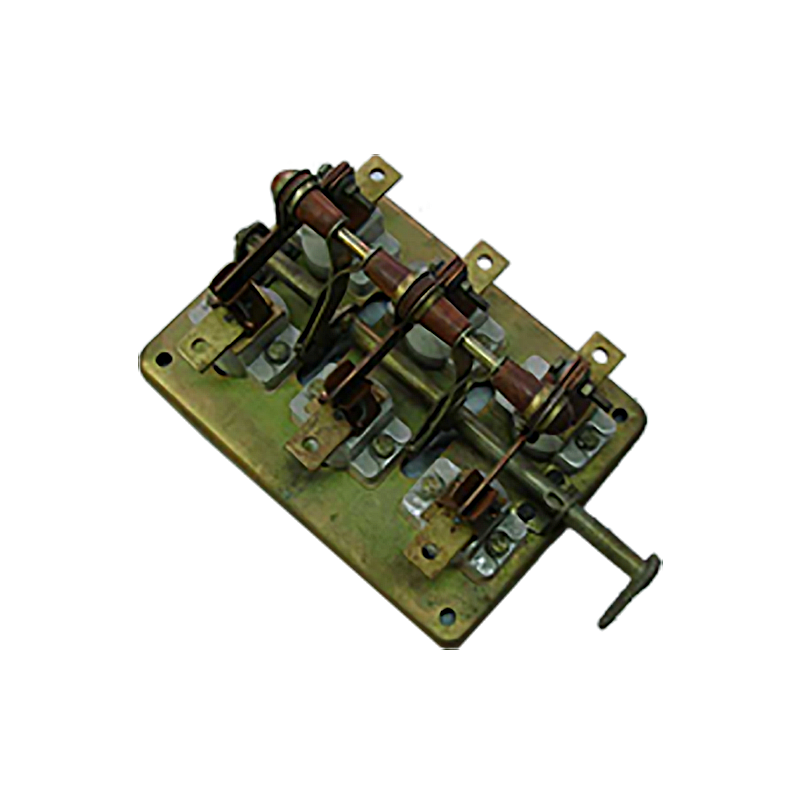

Выключатель РВ32

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Рубильники ВР32-31, ВР32-35, ВР32-37, ВР32-39 предназначены для включения, пропускания и отключения переменного тока номинальным напряжением до 660 В номинальной частоты 50 и 60 Гц и постоянного тока номинальным напряжением до 440 В в устройствах распределения электрической энергии.

Условия эксплуатации ВР32:

  • Температура окружающей среды от -60 до +40°С;
  • Высота установки над уровнем моря не более 2000 м;
  • Степень загрязнения окружающей среды - 3;
  • Режим работы - продолжительный.

Структура условного обозначения выключателя-разъединителя ВР32:

ВР32- ХХ Х Х Х Х Х Х – ХХ ХХХХ

  1. ВР - вид аппарата;
  2. 32 - номер серии;
  3. ХХ - номинальный ток (31 -100 А, 35 - 250 А, 37 - 400 А, 39 - 630 А);
  4. Х - условное обозначение съемности рукоятки (А - несъемная, В - съемная);
  5. Х - число полюсов и число направлений (1 - однополюсный выключатель-разъединитель на одно направление, 2 - двухполюсный выключатель-разъединитель на одно направление, 3 - трехполюсный выключатель-разъединитель на одно направление, 5 - однополюсный выключатель-разъединитель на два направления, 6 - двухполюсный выключатель-разъединитель на два направления, 7 - трехполюсный выключатель-разъединитель на два направления);
  6. Х - наличие или отсутствие дугогасительных камер (0 - отсутствие дугогасительных камер, 1 - наличие дугогасительных камер);
  7. Х - расположение плоскости присоединения внешних зажимов контактных выводов:
    (1 - параллельно плоскости монтажа, 2 - перпендикулярно плоскости монтажа, 3 – комбинированное: ввод параллельно, вывод перпендикулярно плоскости монтажа, 4 - комбинированное: ввод перпендикулярно, &вывод параллельно плоскости монтажа);
  8. Х - вид рукоятки ручного привода (0 - без рукоятки, 2 - боковая рукоятка, 4 - передняя смещенная рукоятка, 5 - боковая смещенная рукоятка);
  9. Х - наличие или отсутствие вспомогательных контактов:
    (0- без вспомогательных контактов, 1 - со вспомогательными контактами);
  10. ХХ - степень защиты рукоятки со стороны привода (00 - IРОО, 32 - IР32);
  11. Х3 - климатическое исполнение (УХЛ, Т) и категория размещения (3) по ГОСТ 15150.
Технические характеристики

Характеристики

ВР-32

Номинальные рабочие напряжения для
главной цепи:
переменного тока
постоянного тока

380, 660 В
220, 440 В

Условный тепловой ток на открытом
воздухе (Jth)

100, 250, 400 и 630 А

Условный тепловой ток в оболочке (Jth)

80, 200, 315 и 500 А

Номинальная частота переменного тока

50 и 60 Гц

Механическая износостойкость
на токи 100 и 250 А:
на токи 400 и 630 А:

25000 циклов "ВО"
16000 циклов "ВО"

Мощность, потребляемая аппаратом
на один полюс
ВР32-31
ВР32-35
ВР32-37
ВР32-39

3 Вт
15 Вт
35 Вт
60 Вт

Габаритные, установочные, присоединительные размеры и масса трехполюсных аппаратов ВР-32.1

Типо-исполнение

Размеры, мм

А

А1

А2

В

В1

L1

L

в

в1

ВР32-31А 31220-00

160,5

50

37,5

117

240

176

174,5

75

15

ВР32-35А 31220-00

172

50

44

164

240

190

186

82,5

25

ВР32-37А 31220-00

200

50

50

178

240

215

212

99,5

26

ВР32-39А 31220-00

236

100

65

220

313

250,5

252

119

35

ВР32-31А 71220-00

145,5

50

37,5

120

240

168

157,5

65

15

ВР32-35А 71220-00

160

50

44

162

240

183

172

80,5

25

ВР32-37А 71220-00

200

50

50

164

240

215

212

89,5

26

ВР32-39А 71220-00

236

100

65

208

313

251

252

105,5

35

Габаритные, установочные, присоединительные размеры и масса трехполюсных аппаратов ВР-32.2

Типо-исполнение

Размеры, мм

Масса, кг

в2

Н

Н1

l

h

d

R

ВР32-31А 31220-00

7,5

72,5

175

42,75

55

7

160

0,86

ВР32-35А 31220-00

12,5

79

180

42,1

58

7

160

1,64

ВР32-37А 31220-00

13

94,5

191

49,1

70,5

7

160

2,08

ВР32-39А 31220-00

17,5

110,5

240

52,7

83,5

9

210

3,30

ВР32-31А 71220-00

7,5

107,5

231,5

35,25

71,5

7

160

1,05

ВР32-35А 71220-00

12,5

123,5

238,5

36,1

78,5

7

160

2,73

ВР32-37А 71220-00

13

149

259,6

49,1

99,5

7

160

2,35

ВР32-39А 71220-00

17,5

180,5

330,5

52,7

120,5

9

210

4,88
