Выключатель ВРВ-150М, ВРВ-150М2

Выключатель рудничный ВРВ-150М и Выключатель рудничный ВРВ-150М2 – специализированное электротехническое оборудование, выполняющее роль выключателя с функцией защиты подключаемого оборудования от короткого замыкания.

Имеет взрывозащищенный корпус и может эксплуатироваться в условиях присутствия в рабочей среде взрывоопасных газов и взвесей пыли. Отличается высокой степенью надежности при работе, простотой конструкции и легкостью обслуживания. Снабжен светоиндикационной системой оповещения.

Назначение ВРВ-150М

Рудничные выключатели уровня ВРВ используются преимущественно в качестве составной части электрооборудования аккумуляторных горно-шахтных электровозов, имеющих секционированную систему управления силовым оборудованием. Устройство обеспечивает подключение электросети электровоза к аккумуляторной батарее и одновременную защиту АКБ от возможного короткого замыкания в сети в автоматическом режиме. Данный тип выключателя может применяться как с кислотными видами АКБ, так и с щелочными видами АКБ.

Устройство и работа

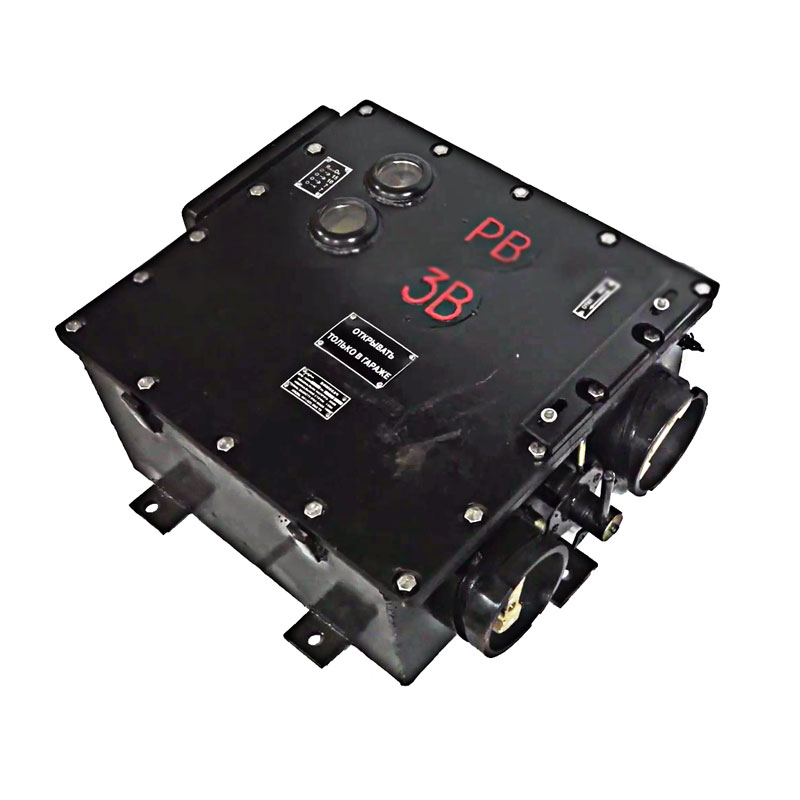

Конструктивно выключатель выпускается в форм-факторе прямоугольного блока, корпус которого выполнен из металла во взрывозащищенном исполнении. На верхней панели прибора расположены два световых индикатора для оповещения рабочего персонала о состоянии контролируемой сети. На боковой грани расположены разъемы подключения, имеющие защитную оболочку. Прибор готов к использованию сразу после монтажа и не требует дополнительной настройки.

Модификация устройства

Выключатель ВРВ-150М2, выключатель ВРВ-150М

Тип устройства

Рудничный выключатель, взрывозащищенный

Режим работы устройства

Продолжительный

Режим осуществления защиты от КЗ

Автоматический

Наличие взрывозащиты устройства

Есть/класс РВ3В

Категория размещения согласно ГОСТ 15150

Категория 5

Степень защиты устройства согласно ГОСТ 14254

IP53

Климатическое исполнение согласно ГОСТ 15150

У/Т

Количество полюсов устройства

4

Тип тока на выходе устройства

Постоянный

Напряжения тока на выходе устройства, номинал, В

300,0

Сила тока на выходе устройства, номинал, А

150,0

Уставка тока эл.магнитных расцепителей устройства, А

600,0

Допустимое отклонение уставок тока расцепителей устройства, А

±120,0

Наличие устройства контроля изоляции (УКИ)

Есть

Значения величин сопротивления изоляции, контролируемые УКИ, кОм

15,0/10,0/7,0

Допустимое отклонение значений величин, контролируемых УКИ, кОм

±2,0/±1,0/±1,0

Диапазоны контроля остаточной емкости АКБ, %:

нормальный разряд

100-90/90-50

сильный разряд

50-25/25-5

Методы индикации состояния сопротивления изоляции и остаточной емкости АКБ

Светоиндикация

Габариты устройства, не более, мм

865х570х275

Масса устройства, не более, кг

165,0

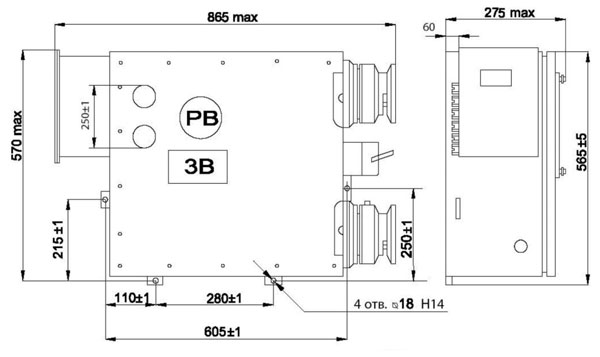

Размеры ВРВ-150М2

Размеры выключателя ВРВ-150М2
