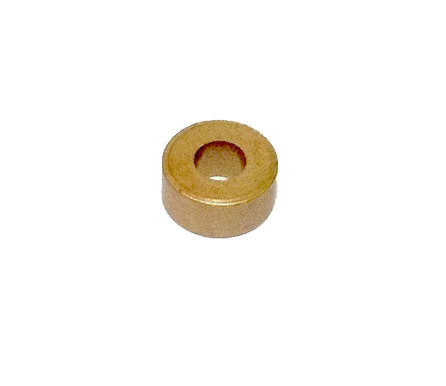

Втулка бронзографитовая 4х6х8,8

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Втулка бронзографитовая 4х6х8,8. Область применения втулок бронзовых (бронзографитовых): электродвигатели ручного электроинструмента, бытовой и кухонной техники, стартеры автомобилей, и т. д.

Также втулка 4х6х8,8 применяется для ремонта (восстановления) картриджей.

Краткое описание применения втулок для ремонта и восстановления картриджей.

На фото при внимательном рассмотрении видно, что отверстие в пластиковой втулке из-за выработки стало овальным. Такую втулку при ремонте картриджа необходимо заменить. Наиболее долговечным решением является запрессовка на место пластиковой втулки новой бронзографитовой втулки. Втулка бронзографитовая устанавливается вместои зношенной пластиковой втулки.
При восстановлении картриджа также заменяются втулки проявляющего девелоперного вала, магнитного вала, вала подмеса тонера (см. поз. 1, 2 на фото разобранного картриджа servicemode).После замены изношенных втулок "волнообразный" дефект на отпечатках пропадает.

Антифрикционное изделие, изготовленное методом порошковой металлургии. Материал — антифрикционный на основе меди ПА-БрО ГОСТ 26719-85(бронза оловянистая — 9…11% олово, остальное — медь),ПА-БрОГр ГОСТ 26719-85 (9…11% олово, 1…2% — графит, остальное — медь).

Втулка с отверстием d―4 мм, наружный диаметр втулки D― 7мм, высота втулки или длина втулки L― 5мм.
Допуски ― по стандартам на металлокерамические втулки (или по чертежу Заказчика).

Предельные отклонения для втулок:

  • для внутреннего диаметра втулки d — по H7, F7;
  • для диаметра втулки D—по r7, s7;
  • для длины втулки L — по js13;

Примечание — допускаются др. предельные отклонения в зависимости от типа сопряжения. Предельные отклонения и классы допусков — по ГОСТ 25346 (ISO 286-1).
