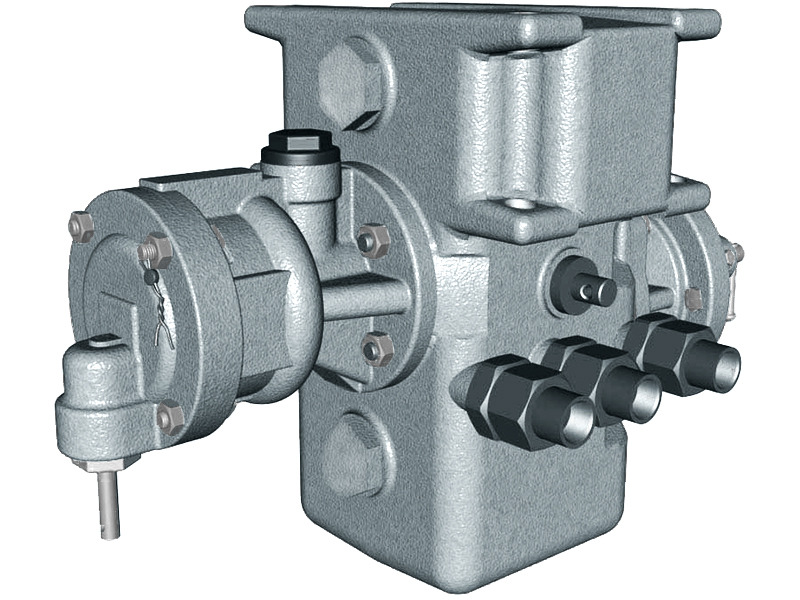

Воздухораспределитель 483А

Голосов: 11
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Воздухораспределитель 483А предназначен для управления изменением давления сжатого воздуха в тормозном цилиндре в зависимости от давления в тормозной магистрали и установленного режима работы.

Технические характеристики
Тип автоматический
прямодействующий
Режимы действия:
  • равнинный
  • горный
 с бесступенчатым отпуском
со ступенчатым отпуском
Габаритные размеры, мм, не более
воздухораспределителя с камерой
  • 483А-02; 483А-03
  • 483А-04
  • 483А-05
  • 483А-06
  • 483А-07
  • 483А-08; 483А-09
  • 483А-10
 685х402х325
662х402х325
523х461х550
642х402х416
620 402х416
523х461х595
523х461х570
магистральной части
магистральной части
  • 483А.010; 483А.010-01
  • 483Б.010
 255х184х184
212х184х278
главной части 270.023-1 310х158х240
главной части 483.400 282х158х227
Масса, кг, не более
воздухораспределителя с камерой:
  • 483А-02
  • 483А-03; 483А-07
  • 483А-04
  • 483А-05;483А-08
  • 483А-06
  • 483А-09
  • 483А-10
 56,1
63,3
62,7
84,0
63,9
83,2
83,4
магистральной части:
  • 483А.010
  • 483А.010-01
  • 483Б.010
 6,0
12,8
13,4
главной части:
главной части:
  • 270.023-1
  • 483.400
 13,5
12,9
Диапазон зарядного давления, МПа (кгс/см2) 0,45-0,65
(4.5-6,5)
Диапазон величин давлений в тормозном цилиндре на режимах:
  • П — порожнем, МПа (кгс/см2)
  • С — среднем, МПа (кгс/см2)
  • Г — груженом, МПа (кгс/см2)
 0,14-0,18
(1,4-1,8)
0,30-0,34
(3,0-3,4)
0,40-0,45
(4,0-4,5)
Скорость распространения тормозной волны в поезде
при экстренном торможении, м/с, не менее		 275
