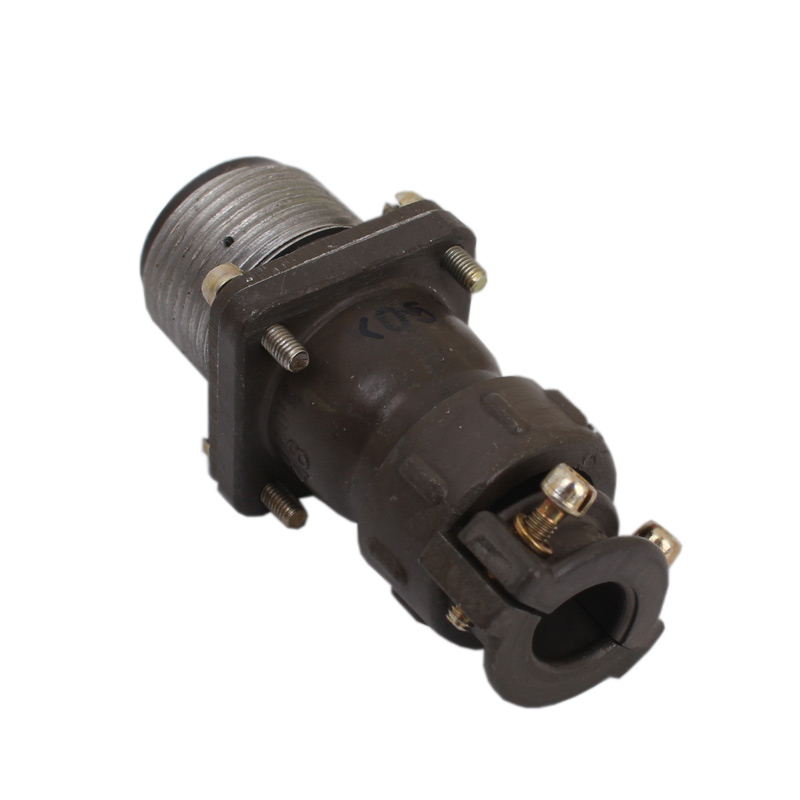

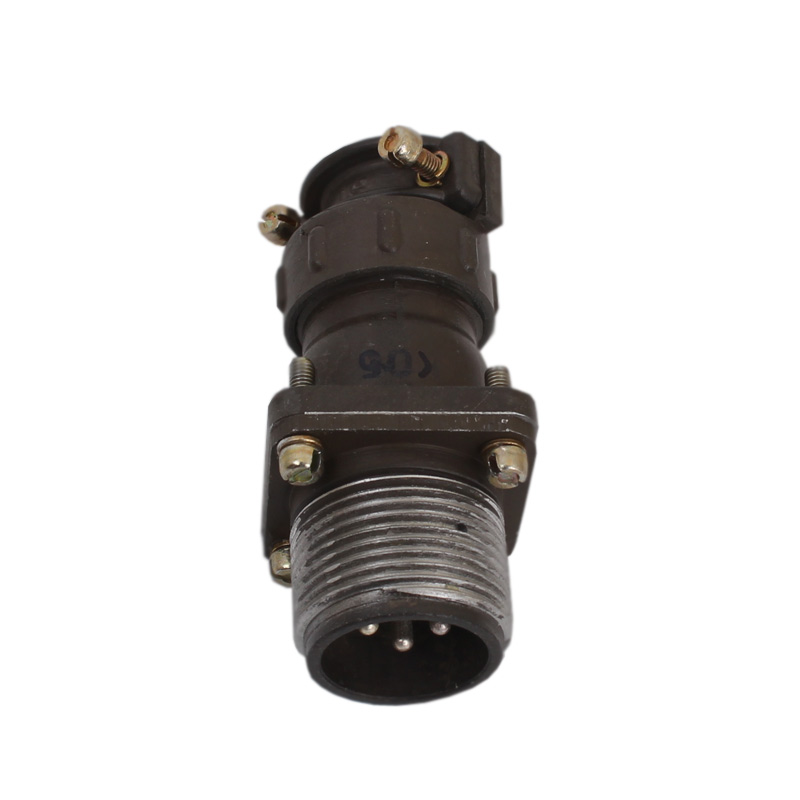

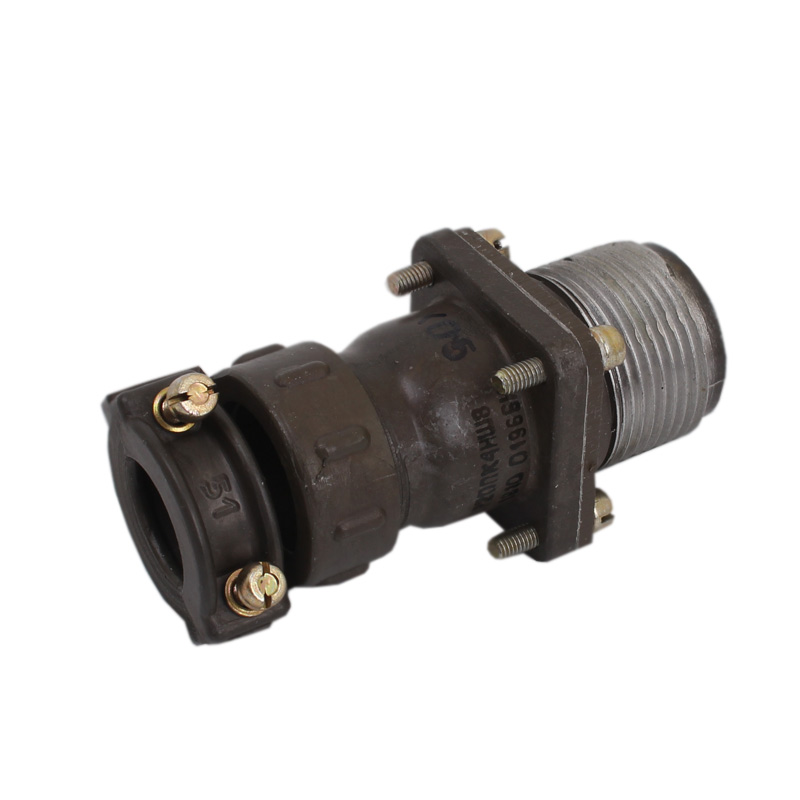

Вилка ШР20ПК4НШ8

Документация:

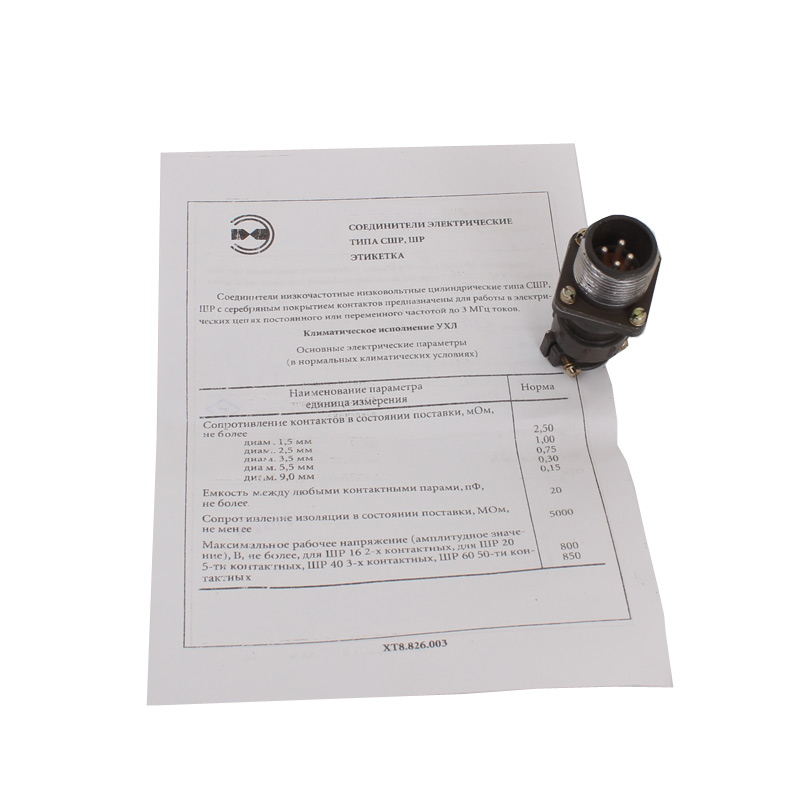

Этикетка(661.39 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Вилка ШР20ПК4НШ8 предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Структура условно обозначения

Вилки маркируются так:ШР20ПК4НШ8, где:

  • ШР - тип соединителя.
  • 20 - условный размер корпуса.
  • ПК - с прямым патрубком.
  • 4 - количество контактов.
  • Н - для неэкранированного кабеля.
  • Ш - вилка.
  • 8 - сочетания контактов.

Эксплуатация

Оптимальными условиями для использования вилки ШР20ПК4НШ8 являются:

  • температура окружающего воздуха - от -60° С до +60° С.
  • смена температур с учетом температуры перегрева контактов - от -60° С до +110° С.
  • атмосферное пониженное рабочее давление - 0,13 мПа (10-6 мм рт. ст.).
  • синусоидальная вибрация для вилки ШР20П4ЭГ4:
    • диапазон частот - от 1 Гц до 5000 Гц;
    • ускорение - 300 м/с2.
  • ускорение механического удара:
    • одиночного действия - 5000 м/с2;
    • многократного действия - 350 м/с2.
  • ускорение линейной нагрузки - 2000 м/с2.

Характеристики

Технические характеристики
Параметры Значения
Рабочий ток 25 А
Максимальное рабочее напряжение постоянного тока не более 850 В
Диаметр контактов 2,5 мм
Покрытие контактов серебро
Сопротивление контактов 1 мОм
Сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм
Количество сочленений-расчленений изделий соединителей ШР20ПК4НШ8 500
Минимальная наработка 1000 ч
Срок сохраняемости не менее 15 лет
Хвостовики контактов изделия разъём ШР20ПК4НШ8 допускают подсоединение проводов сечением не более 3 мм2
Количество припаек не более 3
Сочленение соединителей резьбовое
Метод монтажа пайка
Габаритные размеры 65,8×30×30 мм
