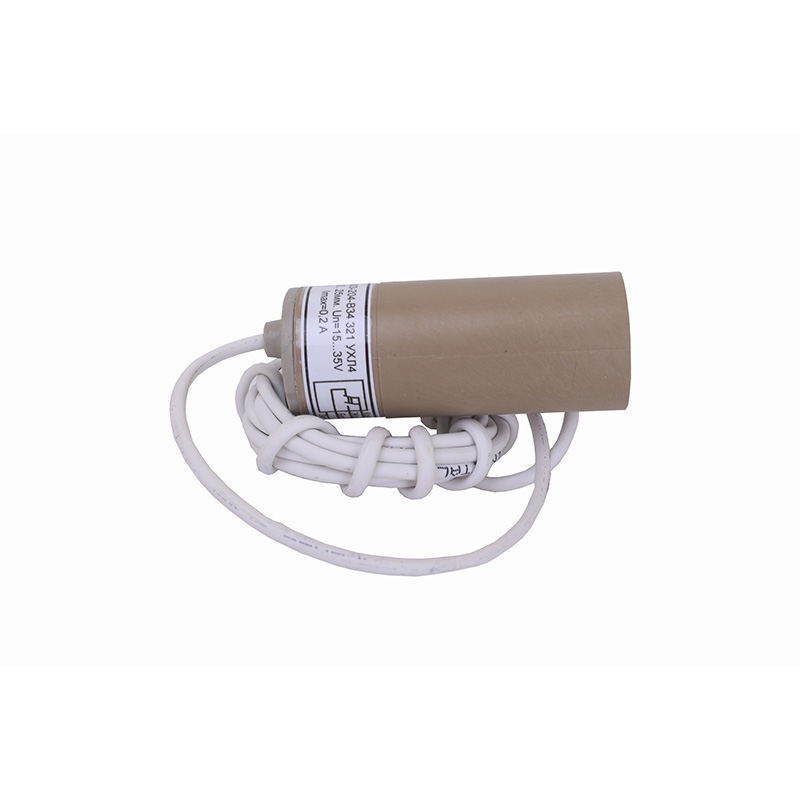

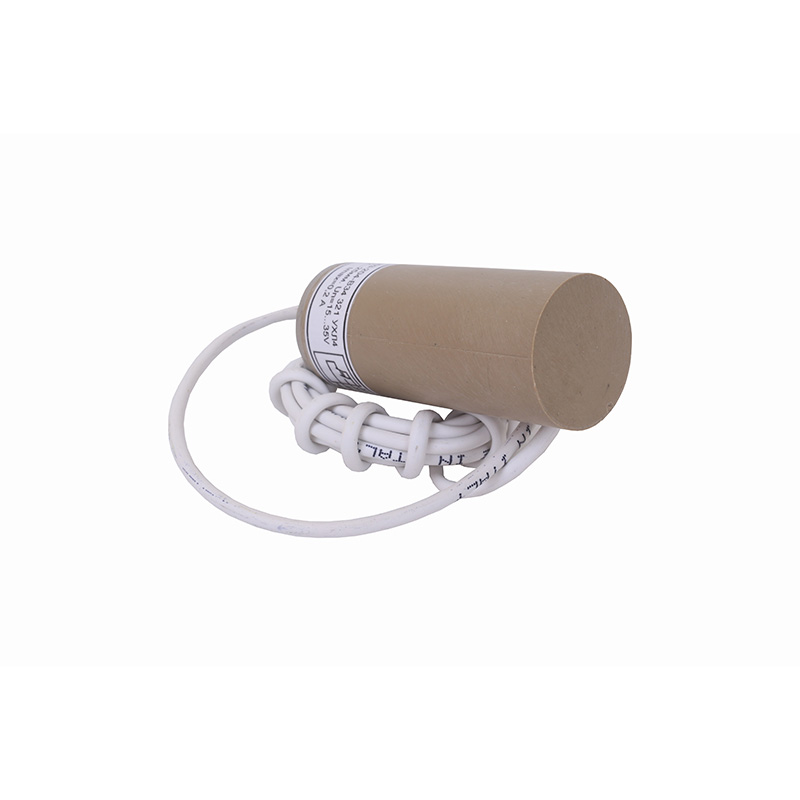

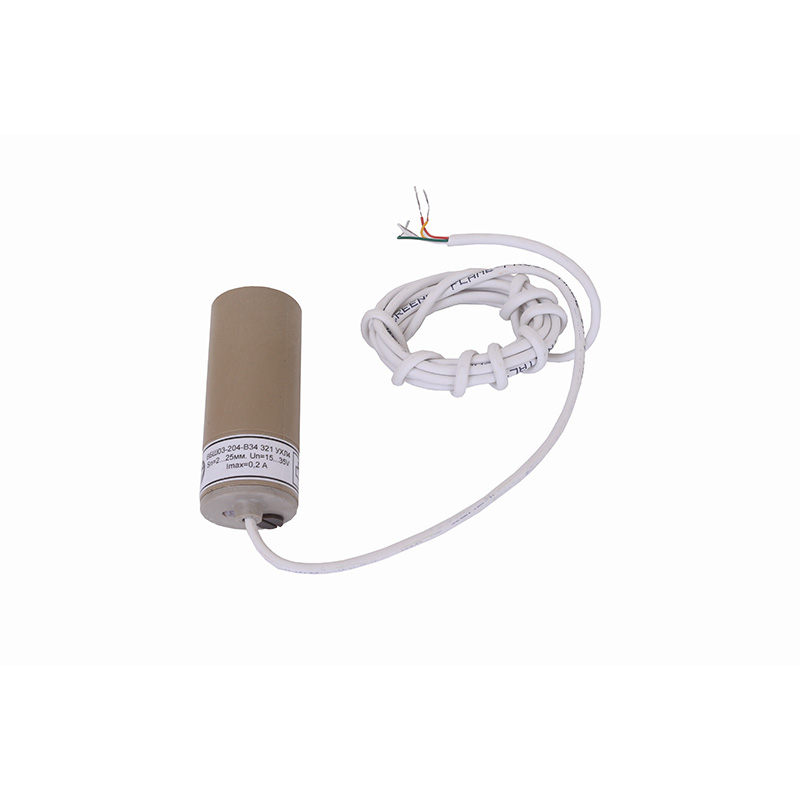

Выключатель ВБШ-03

Для максимально точного и удобного определения металлических и неметаллических частей различного оборудования, определения уровня сыпучих материалов и жидкостей, в различных сферах современной промышленности используется емкостный по исполнению выключатель ВБШ-03. Ключевым эксплуатационным назначением этого прибора является бесконтактная коммутация электроцепей к чувствительной (активной) части выключателя управляющих элементов, которыми являются жидкостные среды, металл, дерево и другое.

Эксплуатационное электронапряжение выключателя этой модификации находится в пределах от 15 Вольт постоянного тока до 35В. Датчики сохраняют свою эффективную рабочую способность в указанном отрезке с рабочей температурой минимум -25 максимумф +75 градусов по Цельсию, при этом, в зависимости от типа устройства, возможны некоторые изменения коэффициентов.

Особенности конструкции и принцип работы

Конструкционно выключатель ВБШ-03 состоит из преобразователя, транзисторного ключа выходного, емкостного датчика и порогового элемента. Принцип работы выключателя состоит в следующем: попав в зону чувствительности прибора, контролируемый объект подвергается анализу, вследствие чего появляется высокочастотный сигнал на выходе емкостного датчика. Этот сигнал трансформируется в сигнал постоянного электрического тока и выводится на выход порогового элемента. При достижении рубежа срабатывания, пороговый элемент активируется, включая специальный транзисторный ключ. Прибор максимально эффективен и надежен в работе.

Полное название

Выключатель ВБШ03-204, который делится на другие модели.

Наиболее эффективной областью использования этого прибора является невзрывоопасная среда с применением в концентрациях токопроводящей пыли. К другим техническим характеристикам выключателя ВБШ03 относятся:

  • величина пульсации питающего электронапряжения не больше 0,1В;
  • оптимальный ток нагрузки 0,2А, рабочее напряжение 24 Вольт;
  • дифференциал рабочего хода от 2 до 4 мм;
  • диаметр корпуса прибора составляет от 3 до 4 см;
  • падение (допустимое) напряжения при работе не свыше 1,5В;
  • минимальный радиус расстояний воздействия 2мм, максимальный 30мм;
  • расстояния воздействия воспроизводимые от 1 до 2мм;
  • наибольшая частота срабатывания 70 ГЦ.

Климатическое исполнение прибора УХЛ4, 1Р-67 степень защиты, произведен емкостный выключатель этого типа в полном соответствии с ТУУ под номером 39722620.016-2000.
