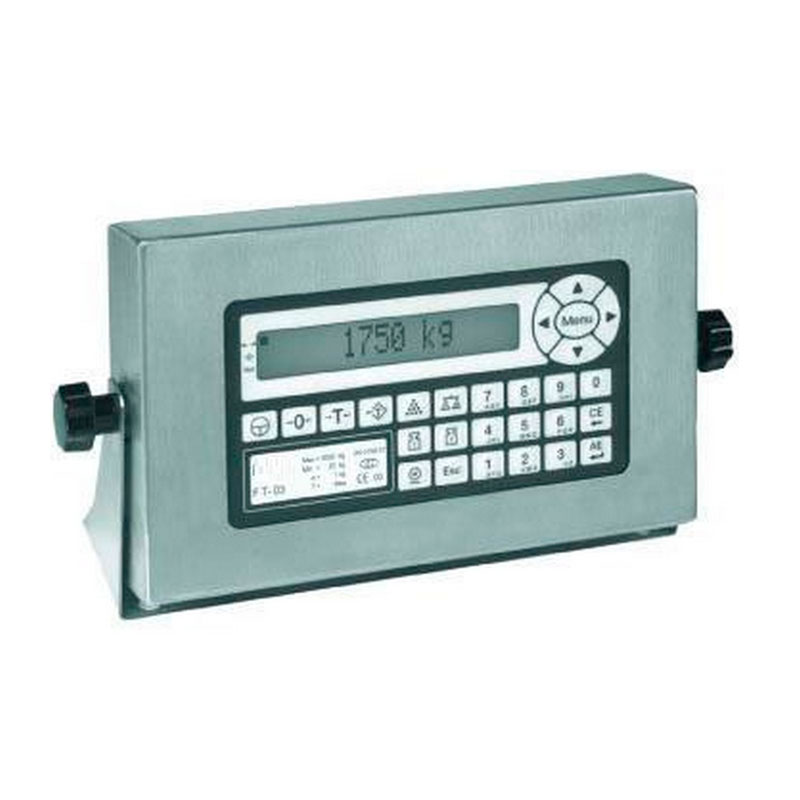

Весовой терминал для автомобильных весов серии FT-03
Описание
Прецизионный весовой терминал серии FT-03 ориентирован на работу в составе статических автомобильных весов.
Особенности
Специальное программное обеспечение позволяет реализовать процесс взвешивания транспортного средства в 2 этапа, с промежуточной разгрузкой/погрузкой.
Преимущества
- Штатные порты связи RS232, RS485;
- Возможность работы как с традиционными тензодатчиками с аналоговым (мВ) выходом, так и с цифровыми, например, PC3D;
- Возможность 2-х диапазонной работы;
- Аналоговая и цифровая фильтрация;
- Входные/выходные управляющие сигналы;
- Внутренняя память на 1000 измерений;
- Высокий класс защиты IP65;
- Электронная пломба.
| Параметры | Значение |
| Тип | сигма-дельта, интегральные аналоговый, цифровой фильтры |
| Скорость преобразования | 3...70 измерений в секунду (регулируется) |
| Измерительный диапазон | -0,25 мВ/В...4 мВ/В (-1,25 мВ...20 мВ при Uпит=5 В DC) |
| Чувствительность | 0,1 мкВ/деление |
| Нелинейность | 0,002% |
| Разрешение | 1/550000 |
| Входные сигналы - полномостовые тензодатчики (стандартные) | |
| Тип датчиков | стандартные с мВ выходом или цифровые серии RC3D |
| *Кол-во измерительных каналов | 1 или 2 (опция) |
| Питание тензодатчиков | 5 В DC, блок питания встроенный, с обратной связью |
| Общее сопротивление тензомоста | 35...2000 Ом (при параллельном подключении тензодатчиков) |
| Количество тензодатчиков, макс. | 10х350 Ом, 20х700 Ом, 30х1100 Ом |
| Схема соединения | 4-, 6-проводная |
| Длина линии связи | макс. 300 м |
| Выходные сигналы | |
| *Аналоговые (опция) | токовый 0/4...20 мА, по напряжению 0...10 В |
| Цифровые | стандарт: 1хRS232, 1хRS485; опция: 2хRS485 |
| Дискретные | 2 оптоизолированных транзисторных ключа (нагр. спос-ть 100 мА/ 24 В пост. тока) |
| Дисплей | ЖK с подсветкой, 7-сегментный, 6-разрядный буквенно-цифровой, высота цифр 13 мм |
| Статусные символы | тара, нетто, ноль, стабильно, минус и др. |
| Клавиатура | 27-кнопочная с тактильной обратной связью |
| Питание прибора | |
| FT-03 | 85...260 В/ 50...60 Гц/ 10 ВА или батарейное |
| Рабочая температура | -10...+40С (допускается -20...+50С) |
| Температура хранения | -10...+70С |
| Влажность | 90% без конденсации |
| Класс защиты | IP65 (корпус из нерж. стали) |
| Монтаж | настенный, настольный |
| Масса прибора | нерж. сталь - 2,4 кг; алюминиевый - 1,2 кг |
