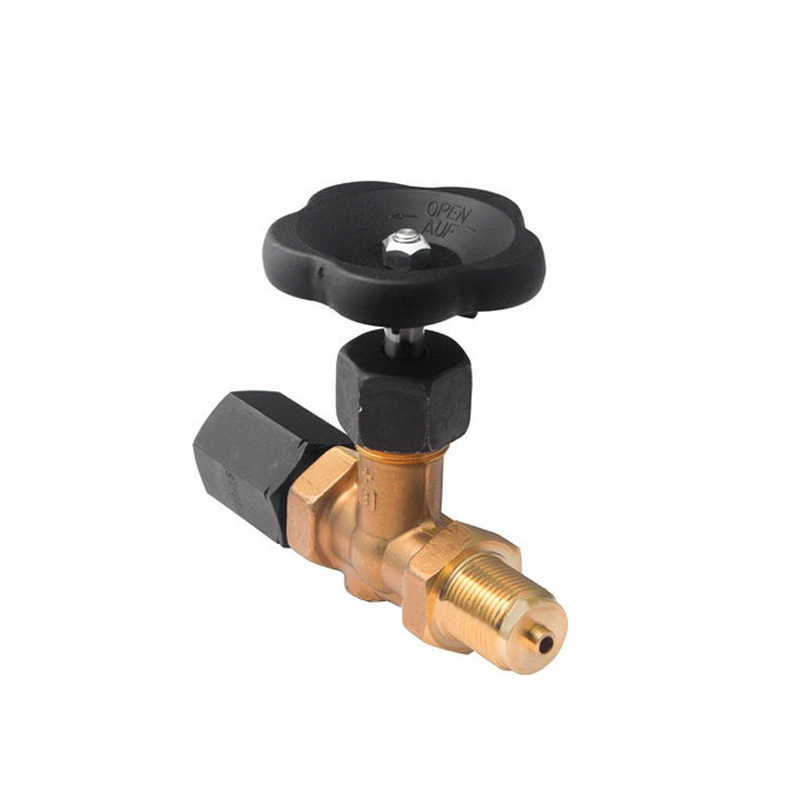

Вентиль В-2,3

Вентиль В-2,3 применяется в качестве крана-демпфера для манометров.

Особенности

• Вентиль может быть выполнен как прямого типа, так и углового.
• Вентиль может работать в системе с номинальным давлением 32 МПа.

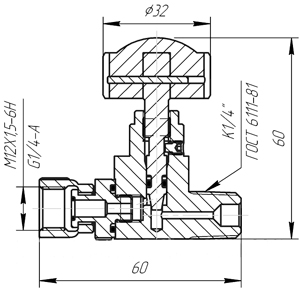

Рис.1. Схема габаритных и присоединительных размеров вентиля прямого В-2,3

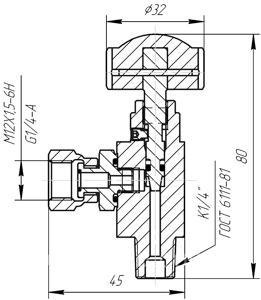

Рис.2. Схема габаритных и присоединительных размеров вентиля углового В-2,3

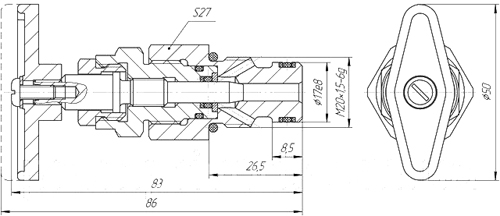

Рис.3. Схема габаритных и присоединительных размеров вентиля ввертного В-2,3
