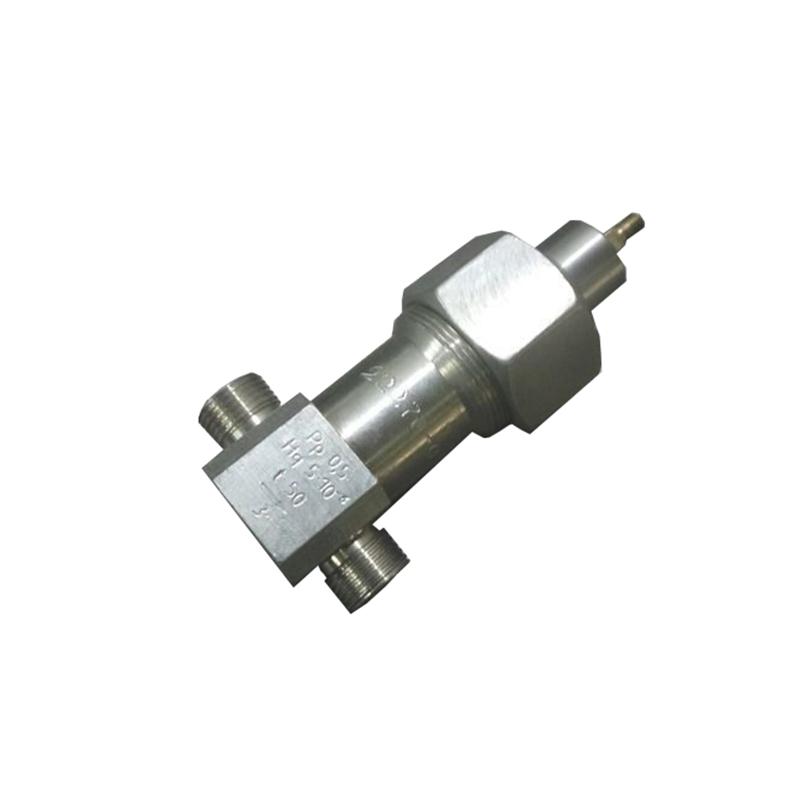

Вентиль сильфонный, вакуумный 14НЖ1Р
Описание
Вентиль сильфонный, вакуумный цапковый с ниппелями 14НЖ1Р предназначен для установки в качестве запорного устройства на линиях с водородосодержащими средами давлением 0,5 МПа или вакуумом Hg 5х10-6 мм. рт.ст. и температурой до +50С.
Особенности
Присоединение к трубопроводу - цапковое с накидными гайками и ниппелями под приварку. В днище корпуса вентиля для устойчивого крепления на трубопроводе выполнены два резьбовых отверстия.
Характеристики
| Параметры | Значение |
| Уплотнение шпинделя | сильфонное |
| Уплотнение штока вентиля сильфонного | плоское |
| Вентили изготавливаются | по ТУ 26-07-024-76 |
| Управление вентиля ручное | маховиком |
| Материал уплотнительной поверхности вентиля | вакуумная резина |
| Направление подачи среды | под золотник |
| № позиции | Наименование | Материал |
| 1 | Корпус | Сталь 12Х18Н9Т |
| 2 | Сильфон | Сталь 12Х18Н9Т |
| 3 | Маховик | Полистирол |
| 4 | Гайка | Сталь 35 |
| 5 | Втулка | Бронза |
| 6 | Ниппель | Сталь 12Х18Н9Т |
| 7 | Гайка | Сталь 35 |
| 8 | Кольцо | Вакуумная резина |
| 9 | Кольцо | Вакуумная резина |
