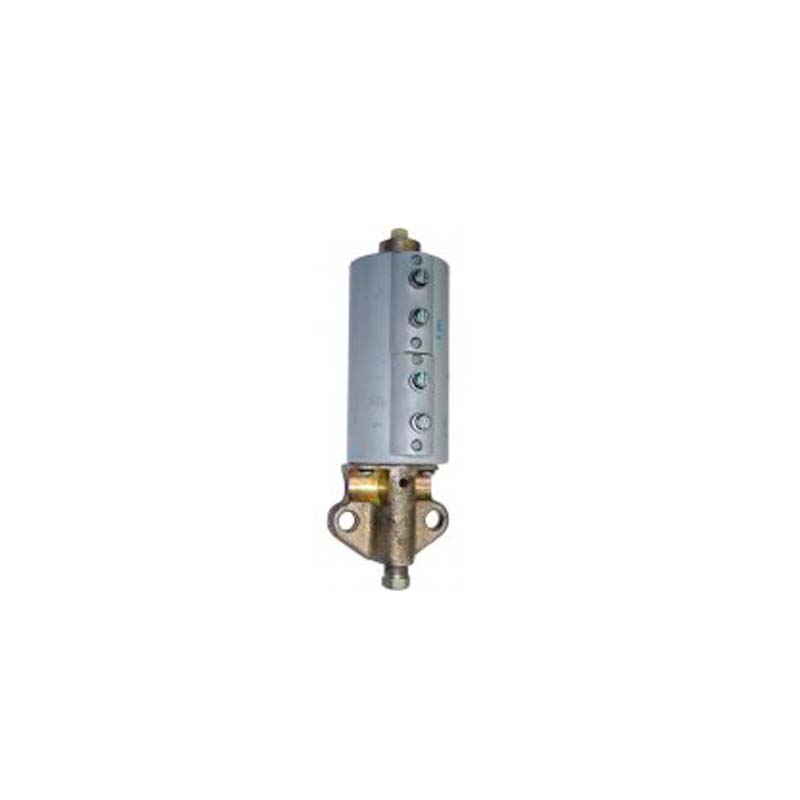

Вентиль электропневматический защитный ВЗ-1 У3
Описание
Вентиль электропневматический защитный ВЗ-1 У3 предназначен для дистанционного управления пневматическими приводами.

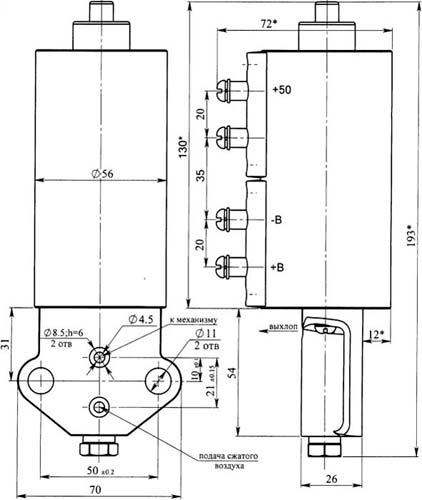

Рис.1. Габаритный чертеж вентиля электропневматического защитного ВЗ-1 У3
Характеристики
| Параметры | Значения |
| Номинальное напряжение постоянного тока, В | 50;50 |
| Номинальное давление сжатого воздуха, МПа | 0,5 |
| Площадь сечения воздушного прохода впускного клапана, кв.мм | 8,8 |
| Площадь сечения воздушного прохода выпускного клапана, кв.мм | 15 |
| Потребляемая мощность, не более, Вт | 15 |
| Ход клапанной системы, мм | 1±0,1 |
| Масса, кг ±5% | 1,55 |
