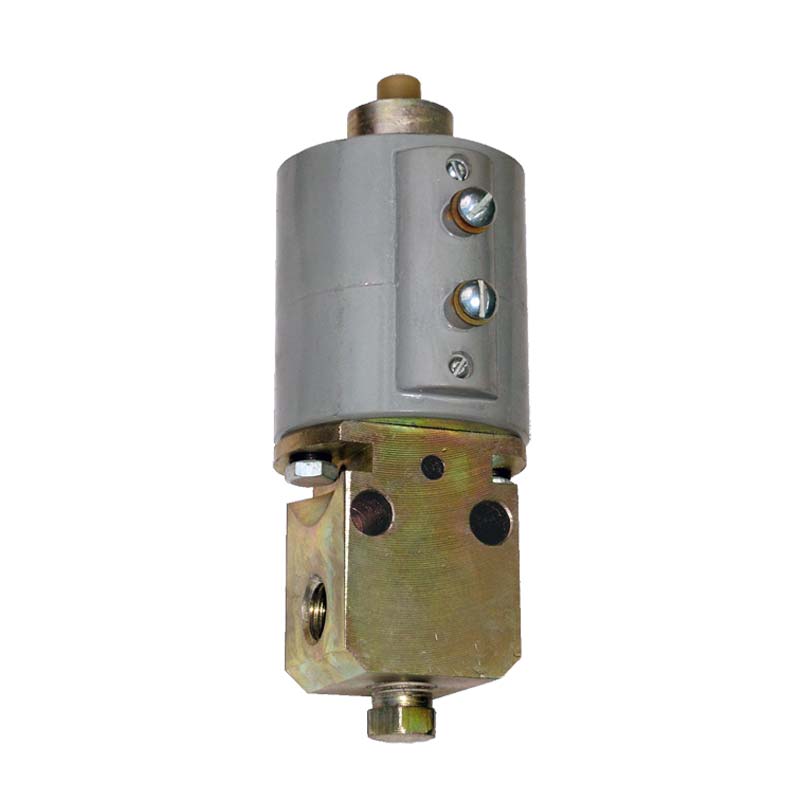

Вентиль электропневматический ВВ-2Д-1( ВВ-2Д-2)
Описание
Вентиль электропневматический ВВ-2Д-1( ВВ-2Д-2) предназначен для дистанционного управления пневматическими приводами.

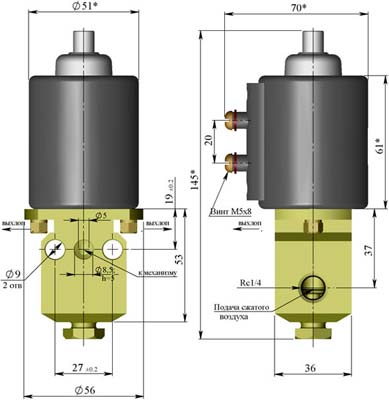

Рис.1. Габаритный чертеж вентилей ВВ-2Д-1, ВВ-2Д-2
Характеристики
| Тип вентиля | ВВ-2Д-1 | ВВ-2Д-2 |
| Номинальное напряжение постоянного тока, В | 50,110 | 50,110 |
| Номинальное давление сжатого воздуха, МПа | 0,63 | 0,5 |
| Площадь сечения воздушного прохода впускного клапана, кв.мм | 6 | 6 |
| Площадь сечения воздушного прохода выпускного клапана, кв.мм | 6,5 | 6,5 |
| Потребляемая мощность, не более, Вт | 14 | 16 |
| Ход клапанной системы, мм | 0,9±0,1 | 0,9±0,1 |
| Масса, кг ±5% | 1,05 | 1 |
