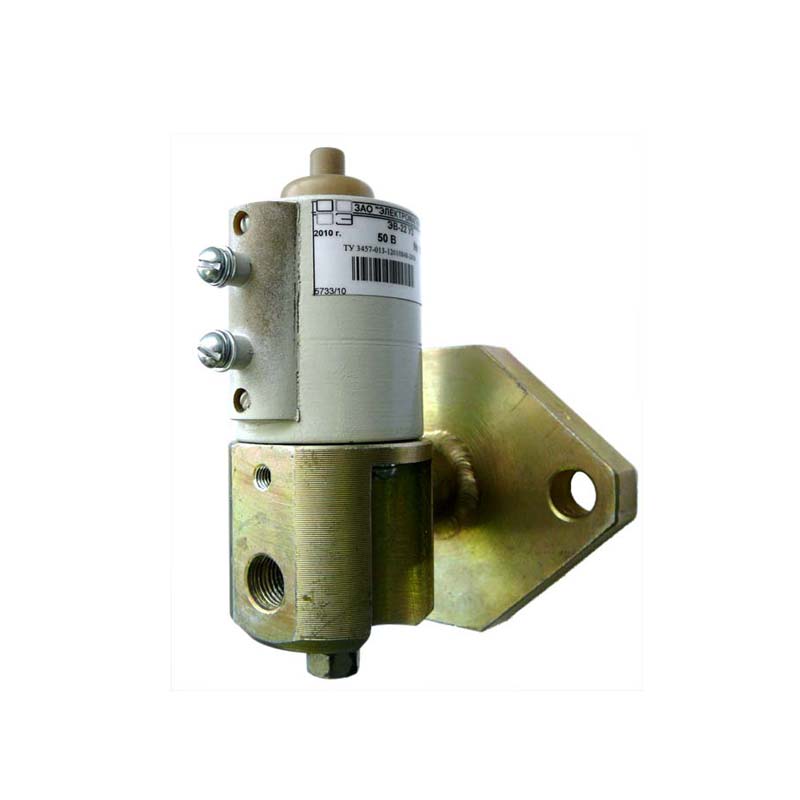

Вентиль электропневматический ЭВ-22
Описание
Вентиль электропневматический ЭВ-22 предназначен для дистанционного управления пневматическими приводами.

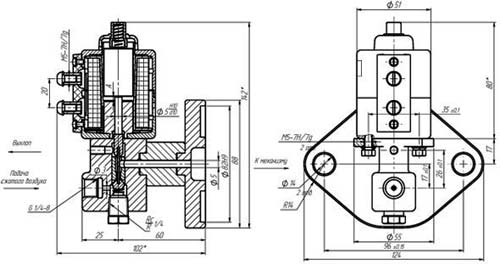

Рис.1. Габаритный чертеж вентиля электропневматического ЭВ-22
Характеристики
| Параметры | Значения |
| Номинальное напряжение постоянного тока, В | 50 |
| Номинальное давление сжатого воздуха, МПа | 0,5 |
| Площадь сечения воздушного прохода впускного клапана, кв.мм | 5,5 |
| Площадь сечения воздушного прохода выпускного клапана, кв.мм | 10 |
| Потребляемая мощность, не более, Вт | 14 |
| Ход клапанной системы, мм | 0,9±0,1 |
| Масса, кг ±5% | 2,0 |
