Устройство Вариант-ФР

Устройство контроля факела Вариант-ФР используется в составе системы контроля и сигнализации оборудования, работа которого связана с использованием газовых горелок. Его основной задачей является контроль наличия пламени и рабочих параметров, которые оказывают своё влияние на безопасность розжига. Возможно с достаточно высокой эффективностью использование устройства в качестве прибора защиты газового частного или промышленного оборудования общей мощностью до 100 кВт.

Назначение устройства контроля Вариант-ФР

Устройство контроля Вариант-ФР используется в системах контроля в составе отопительного оборудования, систем автоматизации в теплоэнергетике, розжиг которых выполняется с использованием запальника.

Конструкция устройства контроля Вариант-ФР

Устройство представляет собой единый блок в металлическом прямоугольном корпусе. На его боковых панелях предусмотрены специальные крепления, которые позволяют устанавливать оборудование в вырезе щита. Внешние соединения подключаются через нижнюю панель копуса, там же размещены 2 предохранителя. Внутри находится трансформатор, разъёмы, платы и провода сети электропитания.

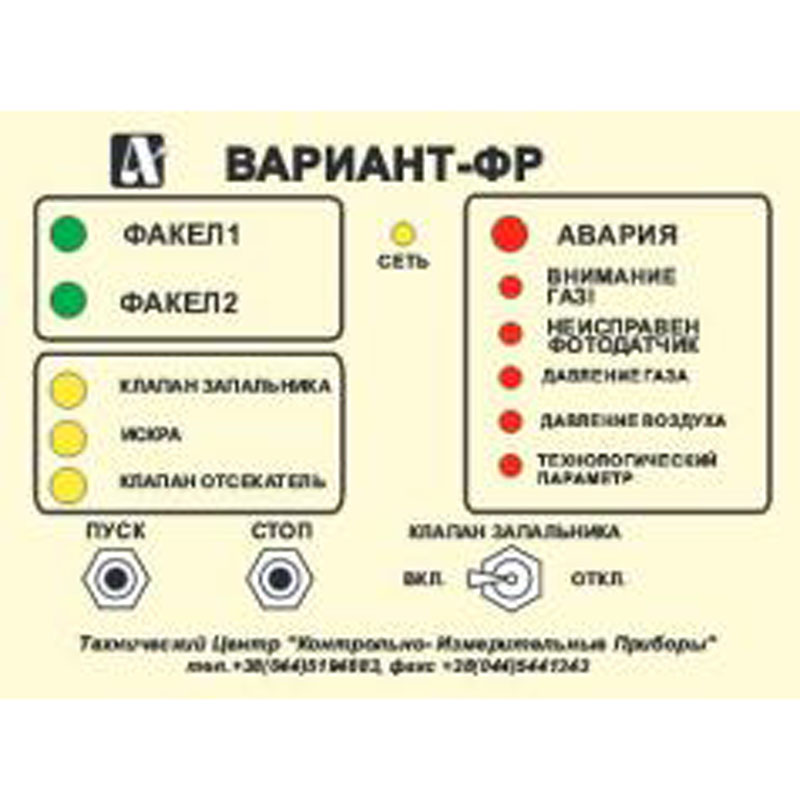

Принцип действия Вариант-ФР заключается в следующем: при подаче напряжения на схему происходит включение соответствующего индикатора «Сеть». В том случае если все контролируемые исходные параметры будут в норме, остальные индикаторы светиться не будут, что позволяет начать розжиг. При этом тумблер «Клапан запальника» необходимо установить во включённое положение. Для розжига достаточно нажатия кнопки «Пуск».

Это обеспечивает подачу напряжения на трансформатор и клапан. Как следствие, на электродах появляется искра, которая разжигает пламя. Происходит срабатывание схемы контроля пламени, включение первого индикатора «Факел». После того как засветится второй такой индикатор, можно отпускать кнопку «Пуск». При этом с трансформатора напряжение будет снято.

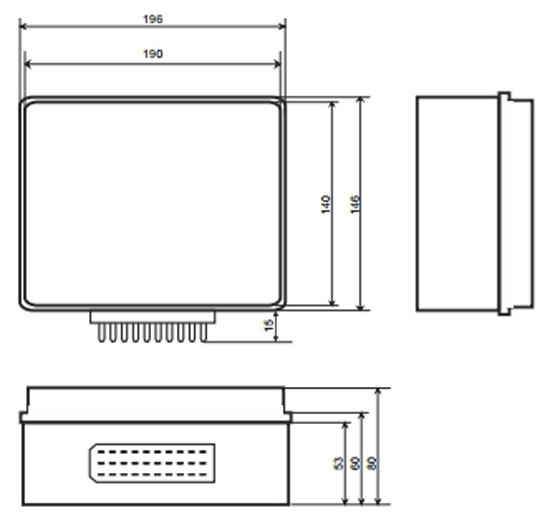

Рис.1 - Схема габаритных размеров устройства контроля факела Вариант-ФР

Рабочее наименование заказа

Прибор контроля факела Вариант-ФР

Максимальное время срабатывания при затухании пламени

2 секунды

Общий численный показатель параметров, во время нарушения которых происходит блокировка розжига

5

Если входной сигнал меняет свой показатель, то запуск срабатывания начинается через

0,5 секунды

Подводится питание через шнур с напряжением

220 В

Диапазон колебаний напряжения

Вниз-15 % … вверх +10 %

Количество выходов управления

5

Максимальная мощность трудоспособного потребления

В час 12 Вт

Минимальная коммутирующая способность выходного контакта

1000 ВА

Диапазон напряжений питания датчика-детектора пламени

180÷240 В

Вес оборудования

3,5 кг
