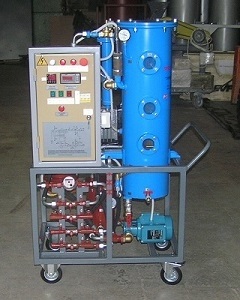

Устройство доливки вводов ЭТМА УДВ-2М У1

Устройство ЭТМА УДВ-2М У1 предназначено для доливки высоковольтных маслонаполненных герметичных вводов дегазированным трансформаторным маслом при монтаже, ремонте и в процессе эксплуатации силовых трансформаторов.

Устройство и принцип работы

Устройство состоит из поршневого насоса с ручным приводом, рамы, 3-х сменных баков, запорно-регулирующей арматуры, мановакуумметра и соединительных шлангов.

Конструкция поршневого насоса исключает подсос воздуха из внешней среды (имеется гидрозатвор). Баки выполнены герметично и позволяют длительно хранить дегазированное масло. Мановакуумметр и запорный сильфонный вентиль позволяют осуществлять контроль давления в баке.

Насос установлен на раме, выполненной из прямоугольных металлических труб и двух металлических колес, которая позволяет производить транспортирование устройства в пределах подстанции и предотвращает опрокидывание устройства при эксплуатации. Всасывающий и нагнетательные клапаны, а также запорно-регулирующая арматура и соединительные шланги обеспечивают заполнение баков трансформаторным дегазированным маслом и его перекачку в высоковольтные вводы.

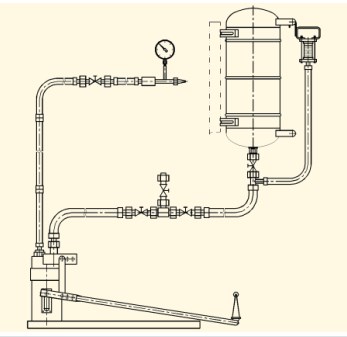

Рис.1 Схематическое изображения устройства ЭТМА УДВ-2М
