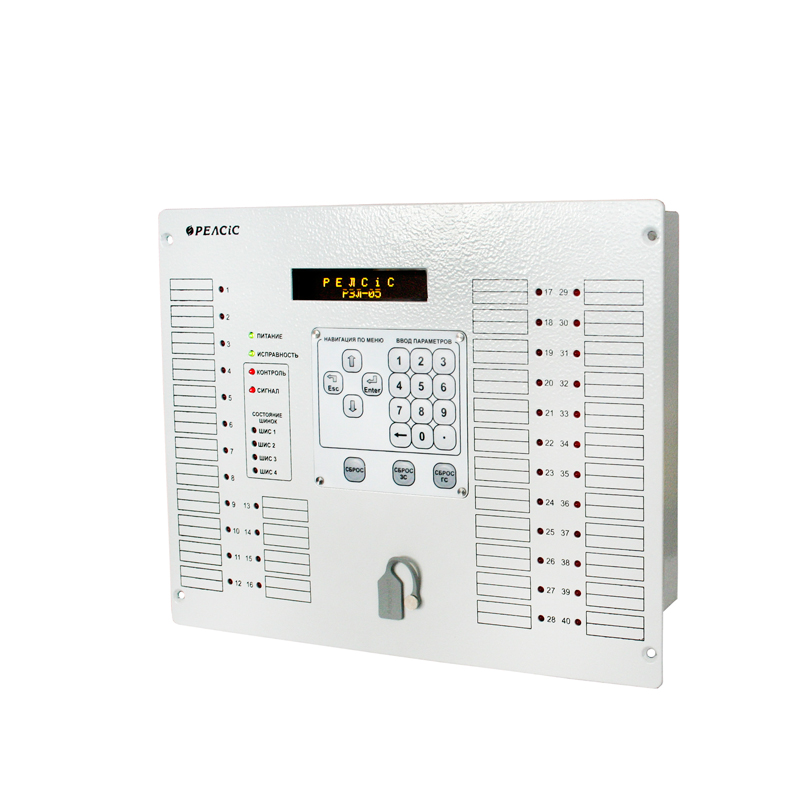

Устройство центральной сигнализации РЗЛ-05.Ш1ЦС
Описание
Устройство центральной сигнализации РЗЛ-05.Ш1ЦС предназначено для выполнения функций общесекционного устройства центральной сигнализации электрических подстанций и электростанций, оборудованных цифровыми или электромеханическими устройствами релейной защиты и автоматики (РЗА).
Функциональные возможности
Функции сигнализации на дискретных сигналах
- прием сигналов аварийной и предупредительной сигнализации с регулируемой выдержкой времени с обеспечением повторности действия и визуальной (световой) индикации;
- прием сигналов положения коммутационной аппаратуры с обеспечением визуальной (световой) индикации;
- прием сигналов с вспомогательных шинок сигнализации с обеспечением повторности действия, визуальной (световой) индикации и диагностикой вспомогательных шинок.
Функции групповой сигнализации
- прием сигналов с шинок сигнализации, с реагированием на скачкообразное изменение тока с обеспечением повторности действия, визуальной (световой) индикацией.
Функции квитирования сигнализации
- прием и обработка «местных» и «дистанционных» сигналов квитирования, а также сигналов квитирования по последовательным каналам связи.
Функции управления внешними звуковыми устройствами и др.
- управление звуковой сигнализацией раздельно для цепей аварийной и предупредительной сигнализации с возможностью автоматического квитирования по истечении заданного времени;
- выдача сигналов групповой и обобщенной сигнализации, в том числе отдельно для аварийной и предупредительной сигнализации.
Функции регистрации
- хранение и выдача информации о времени получения, снятия, срабатывания и возврата входных сигналов, выдачи дискретных сигналов обобщенной и групповой сигнализации (журнал событий);
- хранение параметров настройки УЦС и журнала событий при отсутствии оперативного тока;
- передача по последовательному каналу связиинформации о состоянии входов, накопленную информацию о приеме сигналов (журнал событий).
Характеристики
| Питание | |
| Напряжение оперативного тока, DC/AC | 90 - 254 B |
| Время готовности, не более | 1 с |
| Устойчивость к прерыванию напряжения питания, не менее | 0,5 с |
| Количество независимых каналов питания | 1 |
| Потребляемая мощность | 9 Вт |
| Диапазон входного тока длительно | 2,5 - 20,0 А |
| Токовые входы | |
| Номинальное значение входного тока | 50 мА |
| Количество фазных токов | 4 |
| Диапазон измеряемых значений | 0,03 - 2,0 А |
| Сопротивление входа | 1 Ом |
| Максимальное количество сигналов (для I=50 mA) | 30 |
| Диапазон уставок выдержек времени | 0 - 99 с |
| Термическая стойкость токовых цепей: длительно / не более 1 с | 2 A / 10 A |
| Интерфейсы | |
| USB-интерфейс | 1 шт |
| Интерфейс RS-485 | 2 шт |
| Протокол обмена по RS-485 | Modbus RTU |
| Скорость передачи данных | 9600, 19200, 38400 бит/с |
| Дискретные входы | |
| Количество входов | 40 |
| Номинальное напряжения AС/AС | 220 В |
| Уровень напряжения срабатывания | 132 - 176 В |
| Длительность сигнала на входе | не менее 40 мс |
| Входной ток (при напряжения 220 В): - при включении - во включенном состоянии |
20 мА 4 мА |
| Длительно допустимое повышение напряжения | 310 В |
| Диапазон уставок выдержек времени - на срабатывание - на возврат |
0,01 - 99,00 c 0,01 - 99,00 c |
| Дискретные выходы (реле) | |
| Количество выходных реле | 9 |
| Напряжение коммутации DC | 300 В |
| Напряжение коммутации АC | 400 В |
| Ток замыкания и размыкания переменного напряжения | 8 А реле К1 - 16 А |
| Ток размыкания постоянного напряжения при τ≤20 мс | 400 В |
| Общие | |
| Конструктивное исполнение | утопленное |
| Габаритные размеры (ШхВхГ) | 300х240х128 мм |
| Светодиоды, всего/программируемые | 48 |
| Диапазон рабочих температур | -40... +55 °С |
| Допустимая влажность при 25 °С | 98 % |
| Сопротивление изоляции, не менее | 50 МОм |
| Прочность изоляции Импульс / продолжительно |
5 / 2 кВ |
| Масса, не более | 5 кг |
