Устройства контактирующие УКУ1-8К1, УК1-8К

Голосов: 1
Документация:
Паспорт(772.21 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

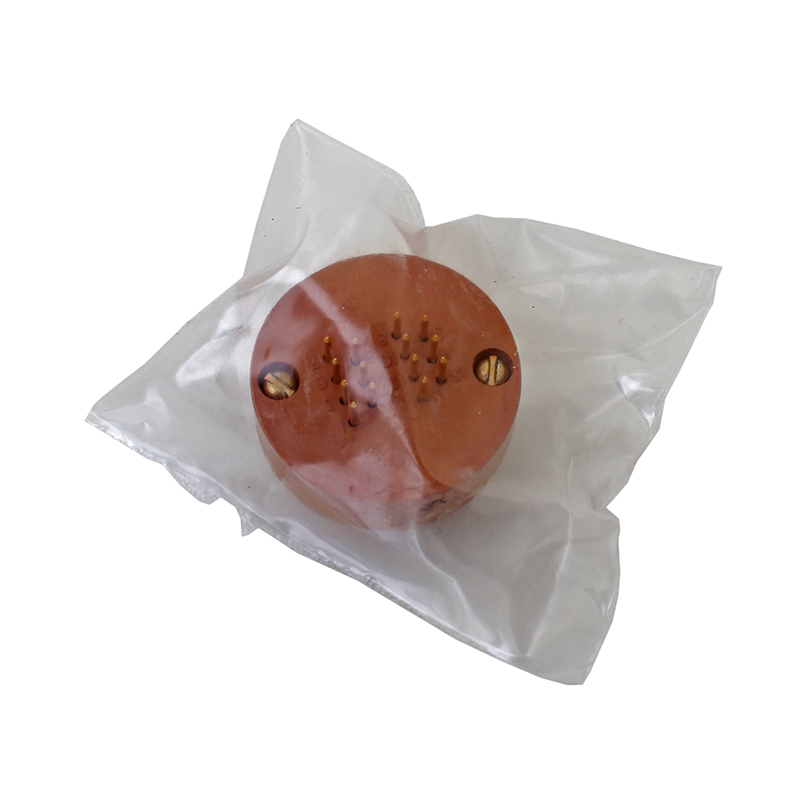

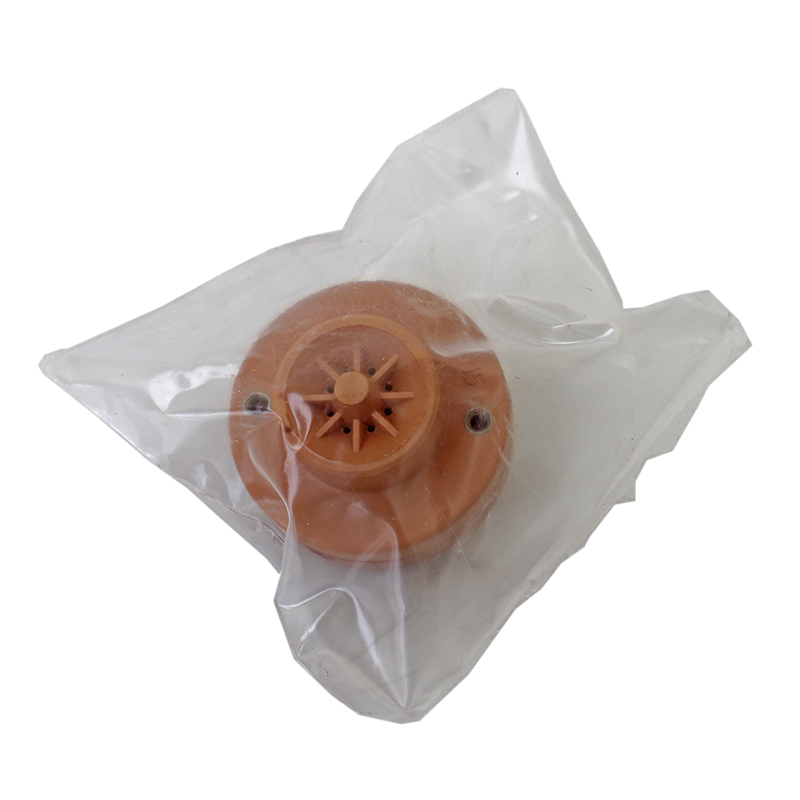

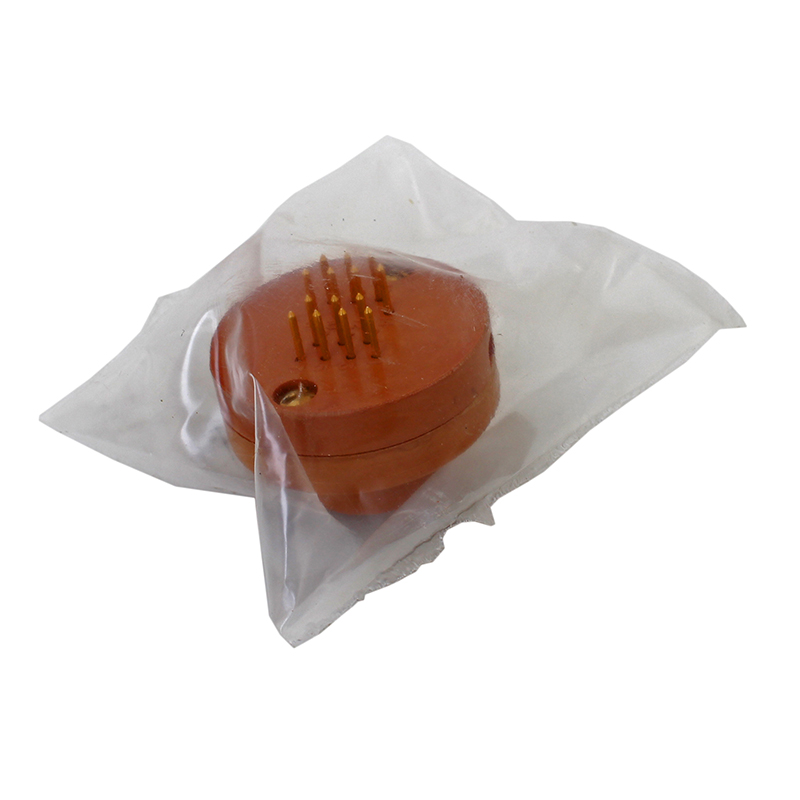

Устройство контактирующее УКУ1-8К1, УК1-8К
Ю60.364.001 ТУ, где:
УКУ - устройство контактирующее унифицированное;
УК - устройство контактирующее;
1 - порядковый номер разработки;
8 (12,14) - число контактов под выводы микросхем;
К - колодка;
П - панель;
1 (2) - вариант исполнения;
Ю60.364.001 ТУ - обозначение технических условий;
Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.

Технические зарактеристики УКУ1-8К1, УК1-8К

  • Ток, А 1·10-8 - 1,0;
  • Напряжение, В 0,05 - 100;
  • Сопротивление контакта, мОм, не более:
    • УК1-12К, УК1-8К 20;
    • УКУ1-14К, УКУ1-12К1, УКУ1-8К1 40;
    • УКУ1-14П1, УКУ1-14П2 5.
  • Сопротивление изоляции, МОм, не менее 5000;
  • Электрическая прочность изоляции, В (эфф ), не менее 360;
  • Емкость между двумя соседними контактами, пФ, не более:
    • УКУ1-14П1, УКУ1-14П2, УК1-12К, УК1-8К 1,5;
    • УКУ1-14К, УКУ1-12К1, УКУ1-8К1 2,5.
  • Усилие сочленения-расчленения контактирующих устройств УКУ1-8К1, УКУ1-12К1, УКУ1-14К
    с контактирующими устройствами УКУ1-14П1, УКУ1-14П2, Н (кгс), не более 40 (4);
  • Количество сочленений-расчленений с ответными частями, не менее:
    • УКУ1-8К1, УК1-8К, УКУ1-12К1, УК1-12К 1000;
    • УКУ1-14К, УКУ1-14П1, УКУ1-14П2 5000.
  • Наработка, ч 1000;
  • Срок сохраняемости, лет, не менее 4.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1 - 80;
    • амплитуда ускорения, м/с2 (g) 50 (5).
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 150 (15).
  • Атмосферное пониженное рабочее давление, кПа (мм рт ст ) 0,67 (5);
  • Повышенное давление воздуха или другого газа, кПа (кгс/см2) 294 (3);
  • Повышенная рабочая температура среды, °С 125;
  • Пониженная рабочая температура среды, °С минус 60;
  • Смена температур, °С от 125 до минус 60;
  • Повышенная относительная влажность воздуха при температуре 35 °С, % 98.
