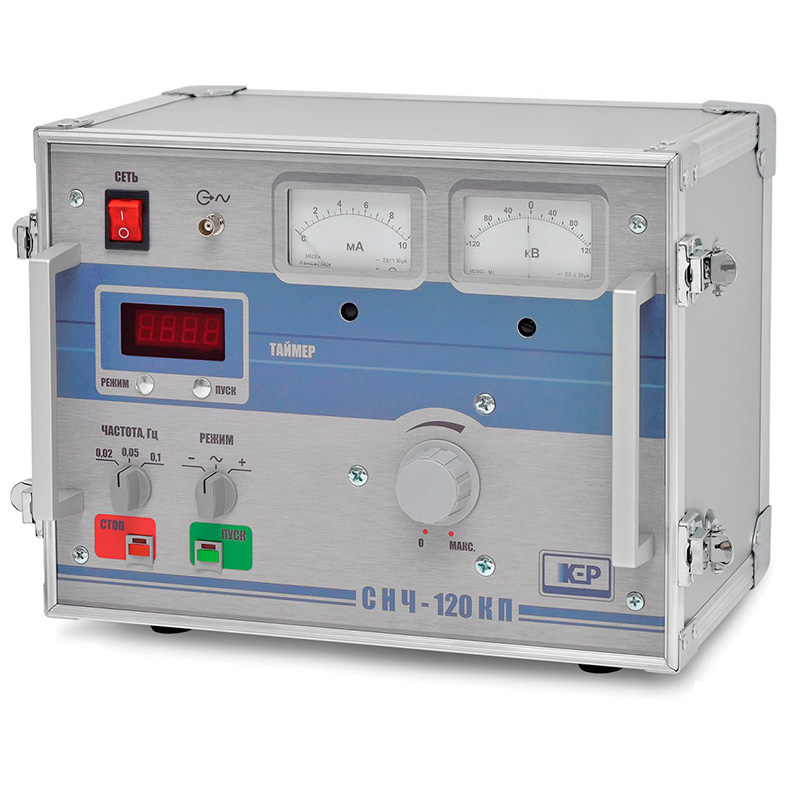

Установка СНЧ-120КП

Average: 10 (1 vote)

Установка СНЧ-120КП предназначена для испытаний высоковольтных кабелей и других объектов, имеющих значительную емкость изоляции, напряжением сверхнизкой частоты с амплитудным значением до 120 кВ или напряжением постоянного тока отрицательной полярности до минус 120 кВ.

Область применения

Высоковольтная установка СНЧ-120КП является мобильным оборудованием и предназначена как для самостоятельного использования, так и в составе передвижных электротехнических лабораторий.

Принцип работы

Метод испытания кабелей с изоляцией из сшитого полиэтилена с помощью переменного напряжения сверхнизкой частоты в настоящее время признан самым безопасным и достоверным по сравнению с другими методами испытания. Так, считается, что испытания напряжением постоянного тока могут привести к повреждению работоспособного кабеля из-за накопления пространственного заряда. Применение напряжения промышленной частоты нецелесообразно, так как требуемая мощность испытательной установки оказывается слишком большой с практической точки зрения.

Установка для проведения испытаний напряжением сверхнизкой частоты СНЧ-120КП формирует испытательное напряжение прямоугольной формы частотой 0,1 / 0,05 / 0,02 Гц. Изменение полярности происходит вследствие свободного колебательного процесса, который формируется установкой, и длится от 2 до 10 мс в зависимости от ёмкости объекта испытаний.

Применение такого способа формирования испытательного напряжения позволило снизить энергопотребление установки и уменьшить её габариты.

Технические характеристики

Параметр

Значение

Напряжение питающей сети переменного тока, В

220±22

Частота питающей сети, Гц

50±1

Максимальный потребляемый ток, А, не более

5

Потребляемая мощность, кВт, не более

1,3

Форма выходного напряжения

косинусно-прямоугольная

Частоты выходного напряжения, Гц

0,1;  0,05;  0,02

Максимальное значение индицируемого тока, мА

50

Максимальное значение амплитуды выходного напряжения, кВ

120

Приведенная погрешность измерения высокого напряжения, %

±3

Максимальная ёмкость нагрузки, мкФ

0,3;  0,6;  1,5

Выходное напряжение постоянного тока

+ / -

Режим работы

непрерывный

Масса блока управления, кг, не более

21

Масса высоковольтного блока, кг, не более

250

Габаритные размеры блока управления, мм

540х226х414

Габаритные размеры высоковольтного блока, мм

833х658х972

Средний срок службы, лет

10

Выпускаемые модификации

Вас также может заинтересовать установка СНЧ-60КП.

Комплект поставки

  1. Блок управления -1 шт.
  2. Высоковольтный блок – 1 шт.
  3. Кабель питания – 1 шт.
  4. Кабель измерительный – 1 шт.
  5. Кабель питания и управления – 1 шт.
  6. Кабель высоковольтный – 1 шт.
  7. Руководство по эксплуатации – 1 экз.

Гарантия

Гарантийный срок эксплуатации испытательной установки СНЧ-120КП составляет 12 месяцев со дня отгрузки потребителю.
