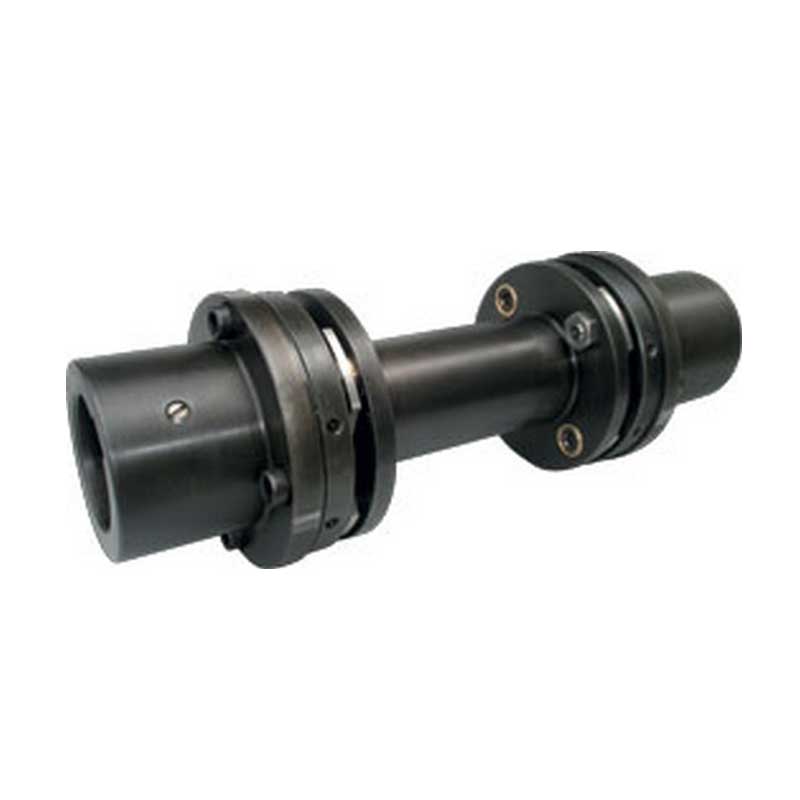

Упругие пластинчатые муфты МК

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Упругие пластинчатые муфты типа МК предназначены для передачи крутящего момента от привода к насосам, компрессорам, дымососам и др. вращающимся механизмам, которые применяются в нефтегазовой, химической, металлургической и других отраслях промышленности.

Принцип действия

Принцип действия упругих пластинчатых муфт основан на передаче вращающего момента между валами через пакеты тонких металлических пластин. При этом взаимные угловые, осевые и радиальные смещения валов компенсируются исключительно за счет упругих деформаций пакетов пластин. Муфта состоит из двух полумуфт и проставки с двумя пакетами упругих элементов. Проставка крепится к полумуфтам при помощи винтов.

Преимущества

В сравнении с зубчатыми и втулочно-пальцевыми муфтами пластинчатые муфты позволяют:

  • значительно снизить уровень вибрации;
  • повысить ресурс опор и концевых уплотнений насосов и компрессоров;
  • обеспечить возможность осевых перемещений роторов соединяемых механизмов, стремящихся занять рабочее положение;
  • при пуске (совмещение магнитных осей ротора и статора электродвигателя, установление рабочего зазора в гидропяте);
  • исключить подвод смазки и техобслуживание.

Характеристики

Технические характеристики
Типоразмер муфты Передаваемый крутящий момент, Нхм Передаваемая мощность, кВт*, при Размеры, мм Допускаемые относительные смещения валов Мин. осевое расстояние между торцами соединяемых валов, мм Масса, кг при В min
Номин. Max кратковрем. n=1000 об/мин n=3000 об/мин А Б max В min Г Радиальное мм Осевое,
мм		 Угловое
МК 2-17 150 395 17 51 100 45 100 40 0,35 ± 2,0 0,5 90 7
МК 2-34 315 787 34 102 125 60 100 40 0,45 ± 2,8 0,5 95 11
МК 2-67 630 1575 67 201 150 75 120 55 0,55 ± 3,2 0,5 110 16
МК 2-105 1000 2500 105 315 150 75 120 65 0,35 ± 2,0 0,5 110 17
МК 2-270 2500 6250 270 810 180 80 140 80 0,5 ± 2,2 0,5 140 30
МК 2-420 4000 10000 420 1260 220 100 160 90 0,6 ± 3,0 0,5 160 50
МК 2-670 6300 15750 670 2010 255 120 180 105 0,7 ± 3,8 0,5 170 80
МК 2-1050 10000 75000 1050 3150 285 130 200 120 0,75 ± 4,0 0,5 170 103
МК 2-1340 12500 31250 1340 4020 310 160 200 140 0,75 ± 4,0 0,5 200 120
