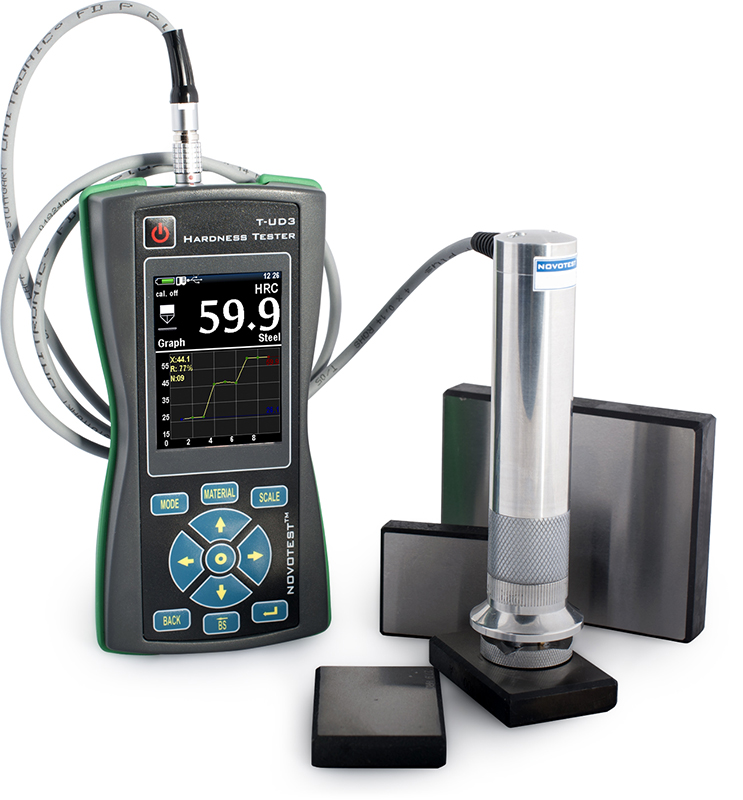

Универсальный переносной твердомер Т-УДЗ

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Твердомер Т-УДЗ предназначен для измерения:

  • металлов и сплавов по шкалам твердости Роквелла, Бринелля, Виккерса, Либа, Шора
  • металлов по свойствам отличающимся от конструкционных и углеродистых сталей (например, цветные металлы, сплавы и т.д.).
  • прибор может быть быстро и легко откалиброван по одному образцу известной твердости (для контроля по принципу больше/меньше), на диапазон измерения твердости с использование двух образцов из такого же материала с известной твердостью (с большей и меньшей твердостью). Самый лучший метод калибровки – по трем точкам с использование образцов с известной твердостью. С использованием 3-х точечной калибровки твердомер можно настроить для измерения твердости практически любого материала.
  • в твердомере есть возможность проведения пользовательской калибровки для различных материалов – для стали, легированной стали, нержавеющей стали и других материалов, а также для пользовательских материалов. При продаже твердомер с ультразвуковым датчиком откалиброван для измерения твердости углеродистых и конструкционных сталей.
  • твердомер может быть откалиброван для измерения твердости любых других конкретных материалов, например, для стали 45, но для большинства пользователей стандартной калибровки, в данном случае для конструкционной стали будет достаточно и не потребуется никаких дополнительных калибровок.
  • при продаже твердомера с динамическим датчиком прибор будет настроен для измерения твердости практически любых материалов – сталей, конструкционных сталей, алюминия, бронзы, нержавеющей стали, чугуна и т.д. Учитывая, что твердомер может быть откалиброван для измерения твердости любого материала по любой шкале это его выгодно отличает от приборов, имеющих фиксированный набор шкал твердости.
  • предела прочности, используя стандартизованный метод пересчета из шкалы твердости по Бринеллю.

Особенности

Большой графический цветной дисплей, 88 комбинаций материалов и шкал твердости (калибровок), дополнительные настраиваемые пользовательские шкалы и материалы, режим отображения информации в виде гистограммы, графика, таблицы, интеллектуального режима, отображение среднего, отклонения и многой другой статистической информации, архив измерений с возможностью просмотра, возможность сохранения калибровок на карту памяти прибора, прямая печать на принтер, широкие возможности по настройке прибора, вплоть до цветовой схемы и многие другие преимущества делают новый твердомер одним из лучших в мире!

Встроенная фотокамера позволяет производить фотографирование объекта контроля с последующим наложением в реальном времени на него измеренных значений твердости. Вы получаете максимально достоверный и наглядный метод протоколирования результатов измерений.

Герметизированный корпус с резиновыми защитными противоударными накладками – твердомер идеально подходит для работ в цеховых и полевых условиях с повышенной влажностью, запыленностью и т.д. Твердомер имеет морозостойкий дисплей, что позволяет применять прибор в любое время года в любой климатической зоне Земли.

Твердомер имеет технические характеристики, не уступающие самым известным и дорогим твердомерам мира, при этом имеет гораздо более широкие функциональные возможности и существенно выигрывает по цене.

Прибор поставляется предварительно настроенным для измерения твердости широкого диапазона материалов – сталей, легированных сталей, нержавеющих сталей, цветных металлов (алюминий, бронза, латунь, медь), чугуна, чем выгодно отличается от других приборов поставляемых с настройкой только для одного материала.

Твердомер работает как с ультразвуковыми (контактно-импедансными), так и с динамическими (Либа) преобразователями. Вы получаете преимущества двух методов измерения – это максимальные возможности, которые можно получить от переносного прибора. Динамический датчик используется для измерения твердости цветных металлов, чугунов, материалов с крупнозернистой структурой, массивных изделий, в то время как ультразвуковой датчик применяется для измерения твердости небольших изделий, объектов с тонкой стенкой, сложной формой, для измерения твердости поверхностных упрочненных слоев.

По специальному заказу твердомер может быть укомплектован резиновыми противоударными накладками различных цветов.

Технические характеристики
Твердомер Универсальный переносной твердомер
Модель Т-УД3
Испытательная нагрузка 1кг (10Н)  и/или 5кг (50Н)
Диапазон измерения виккерс HV:230~940; Роквелл HRC:20~70; Бринелль HB:90~450. Предел прочности, MPa 370~1740
Точность измерения HV:±3%HV; HRC:±1.5HRC; HB:±3%HB
Индентор 136° Алмазный индентор Виккерса
Направление измерения в любом направлении - 360°
Сохранение измерений ограничено только объемом карты памяти
Связь с ПК выгрузка сохраненных измерений в ПК, экспорт в таблицы Excel (USBкабель и ПО входят в комплект поставки)
Шкалы твердости HV, HB, HRC, HRB, Leeb, Shore (Виккерса, Бринелля, Роквелла С, Роквелла В, Либа, Шора)
Материалы датчик ультразвуковой - предварительно откалиброван для стали Датчик динамический - предварительно откалиброван для стали, легированной стали, чугуна, высокопрочного чугуна, нержавеющей стали, алюминия, бронзы, латуни, меди. Дополнительные пользовательские материалы для калибровки
Отображаемая информация индикатор приложения нагрузки, результат одиночного замера, среднее значение серии замеров, количество замеров в серии, разброс значений в серии, график измерений в серии, гистограмма измерений в серии, режим отображения статистической информации, режим интеллектуально измерения. Отображение выбранной шкалы твердости, текущего материала, состояния батарейки, времени.
Дисплей контрастный цветной LCD/ TFT дисплей.
Условия эксплуатации температура:-20°С~40°С;
влажность: 30%~80%
Размер прибора 180x80x35mm
Вес рриблизительно. 0.2кг (без датчика)
Питание три аккумулятора или батарейки формата АА
Время работы приблизительно 20 часов, режим автоматического отключения питания
преобразователи к твердомеру
Нагрузка Модель Особенности Основные применения
50 Н (5 кг) У1 (50Н) Основной тип преобразователя для решения большинства задач измерения твердости. Для проведения измерения необходимо приложить нагрузку 5 кг (задается автоматически преобразователем). Средние требования к чистоте поверхности. Термообработанные и цементированные детали, например, валы, турбины, шестерни, зубья, сварные швы, зоны термического влияния. Измерение в канавках, на зубьях, в пазах, на радиусных поверхностях. Измерение на лопатках, на внутренней поверхности труб, отверстий.
10 Н (1 кг) У1 (10Н) Преобразователь с уменьшенной нагрузкой - предназначен для измерения твердости изделий с повышенными требованиями к отсутствию отпечатка (шлифованные, полированные поверхности), для измерения твердости поверхностных упрочненных слоев. Для проведения измерения необходимо приложить нагрузку 1 кг. Более требователен к чистоте поверхности, по сравнению с У1 (50Н). Азотированные и цементированные поверхностные слоя пресс форм, штампов, матриц, тонкостенные детали. Подшипники, боковые поверхности зубьев, пилы. Измерение твердости упрочняющих покрытий. Измерение на лопатках, на внутренней поверхности труб, внутри отверстий.

Режимы измерения

В твердомере реализованы несколько режимов отображения информации, существенно повышающих удобство пользования прибора и предназначенные для максимально достоверного измерения твердости:

  • График - режим построения графика;
  • Гистограмма - режим построения гистограммы;
  • Статистика - режим статистики;
  • Интеллектуальный - режим фильтрации неверных измерений;
  • Сигнал - режим отображения сигнала (только для динамического преобразователя).

Комплектность

В стандартный набор поставки твердомера Т-УДЗ входит:

  • электронный блок твердомера (с фотокамерой или без фотокамеры - указывается при заказе),
  • ультразвуковой датчик и/или динамический датчик
  • специальная опорная насадка для плоских и радиусных поверхностей,
  • 2 аккумулятора с зарядным устройством,
  • инструкция по эксплуатации,
  • кабели,
  • программа для ПК,
  • транспортировочный кейс.
