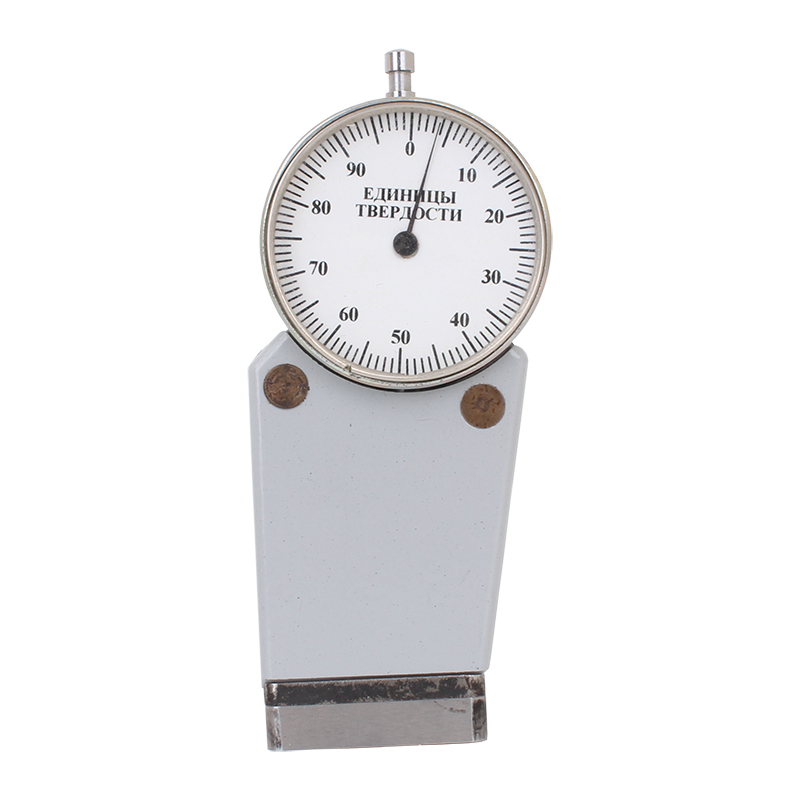

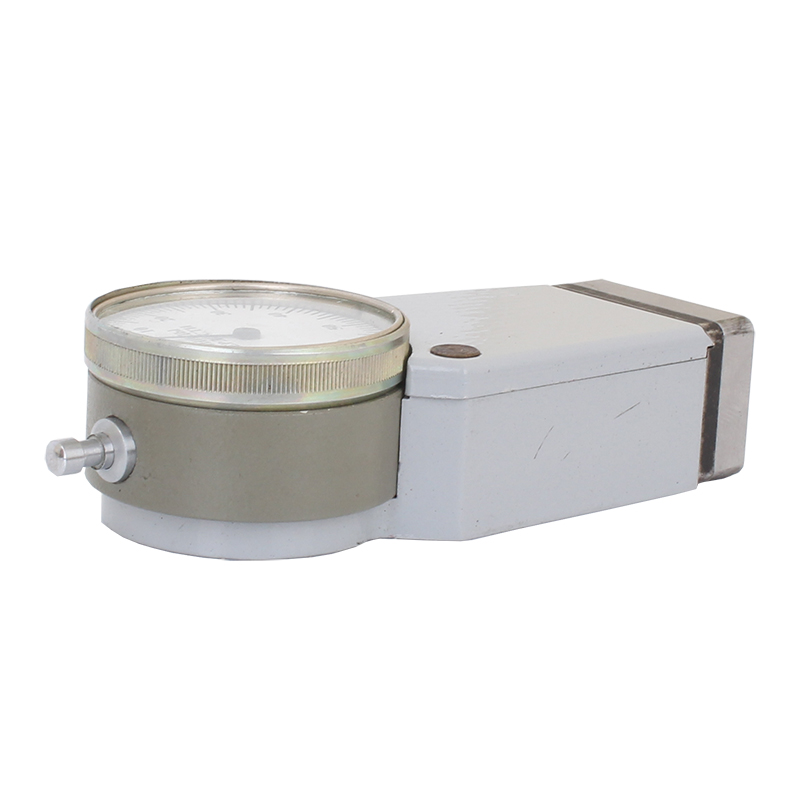

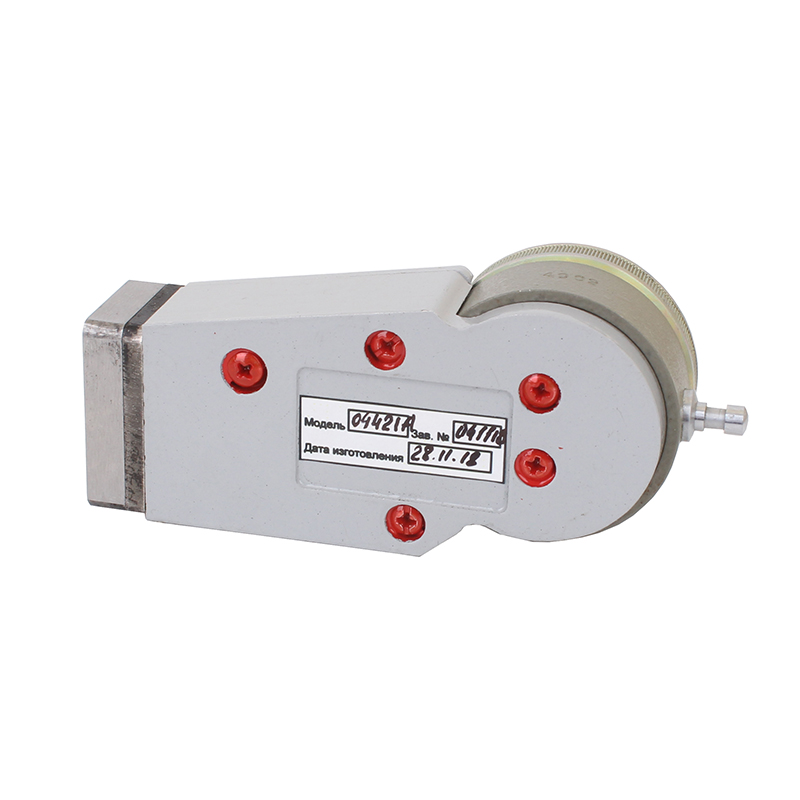

Твердомер для сухих форм и стержней модель 04421

Документация:
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Твердомер для сухих форм и стержней модель 04421 предназначен для измерения поверхностей твердости сухих форм и стержней на формовочных и стержневых участках литейных цехов, в цеховых и заводских лабораториях формовочных материалов и в исследовательских организациях.

Твердомер для сухих форм и стержней 04421 приводят в соприкосновение с исследуемой поверхностью формы или стержня индентором, а затем опорной поверхностью втулки. При этом индентор перемещается относительно корпуса на величину, определяемую твердостью исследуемой поверхности. Перемещение индентора рычагом передается штоку индикатора, что вызывает поворот стрелки. Отношение плеч рычага обеспечивает поворот стрелки па 360° при перемещении индентора на 2,5 мм.

После снятия твердомера стержней 04421 с исследуемой поверхности индентор с помощью пружины возвращается в исходное положение, а пружина в индикаторе (на рисунке не показана) удерживает шток и стрелку в прежнем положении — т. е. твердомер 04421 зафиксировал измеренное значение твердости. Для сброса показаний достаточно нажать на кнопку сброса показаний, образованную верхним концом штока индикатора.

При необходимости совмещения стрелки с нулевой отметкой шкалы перед началом измерения необходимо повернуть верхнее кольцо индикатора, связанного со шкалой.

Характеристики

Параметр

мод. 04421

Диапазон показаний, ед. твердости:

0-100

Диапазон измерения, ед. твердости:

30-100

Цена наименьшего деления, единиц твердости:

I

Форма индентора:

клиновидный сегмент

Радиус сегмента индентора, мм:

16±0.2

Угол клина сегмента индентора. град:

45±40

Вылет нндентора относительно опорной поверхности, мм:

2.5±0,1

Усилие пружины, Н:

в начале диапазона измерений (при 30 единицах твердости) 12,753

в конце диапазона измерений (при 100 единицах твердости) 19,620

Приведена погрешность измерений в диапазоне 30-100 единиц твердости, %:

по усилию воздействия на индентор ±5

по перемещению индентора ±5

Габаритные размеры, мм:

45-28х100

Срок службы твердомера, лет:

6

Габаритные размеры, мм:

45-28х100

Наработка на отказ, измерений:

5-103
