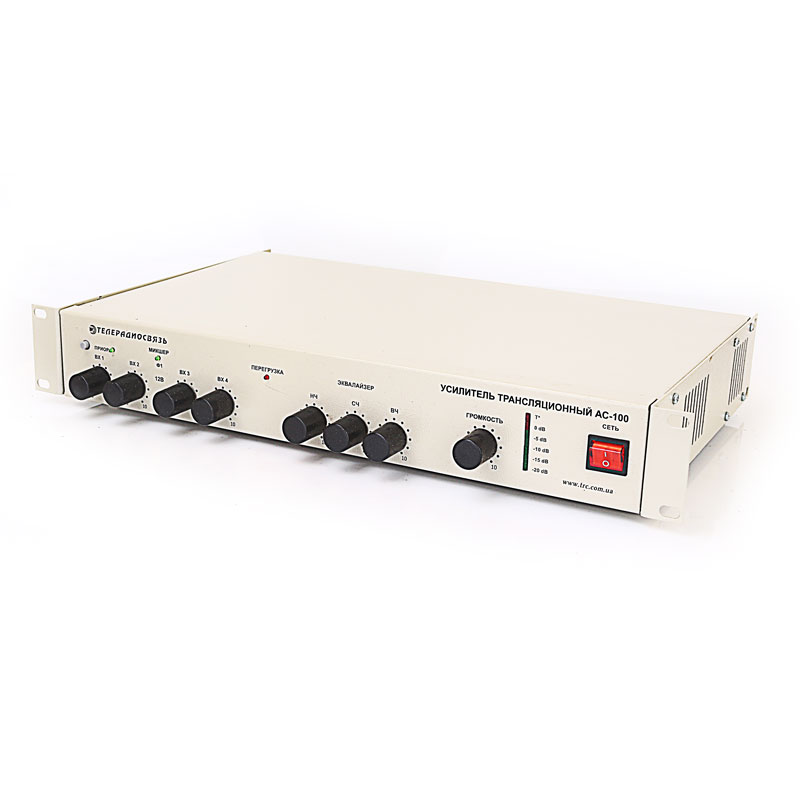

Усилитель АС-100

Трансляционный усилитель АС-100 является электронным аппаратом, обеспечивающим реализацию систем локального оповещения или радиовещания.

Назначение усилителя АС-100

Устройство находит применение в:

  • Промышленных предприятиях,
  • Торговых объектах,
  • Образовательных учреждениях,
  • Азс,
  • Здравоохранительных организациях и т. Д.

Устройство и работа

Усилитель АС-100 имеет металлический корпус, на передней панели которого размещены:

  • Регуляторы,
  • Индикаторы,
  • Переключатели.

На задней панели корпуса размещены:

  • Заземляющая клемма,
  • Держатель сетевого предохранителя,
  • Выходные клеммы и разъемы,
  • Переключатели.

Входные цепи канала 4 выполнены по несимметричной схеме включения, остальные – по симметричной. К каналу 1, для которого может быть установлен приоритет, допустимо подключать микрофоны динамического или электретного типа.

В составе усилителя имеются:

  • 3-полосный регулятор тембра,
  • Защитная система от перегрева,
  • Схема регулировки интенсивности принудительного охлаждения.

Подсоединение и отсоединение входных и выходных цепей необходимо выполнять лишь при выключенном питании трансляционного усилителя.

Подключение к кабельным связным линиям (воздушным, подвесным, подземным) необходимо производить исключительно при наличии защитных устройств, предотвращающих повреждение АС-100 от атмосферных и коммутационных скачков напряжения.

Телерадиосвязь название

Трансляционный усилитель АС-100

Амплитуда напряжения на выходе (номинальная)

30/100В

Верхний предел амплитуды напряжения на выходе

120В

Номинальный частотный диапазон

(0,1÷16) кГц

Мощность на выходе (номинальная)

0,1кВт

Количество входных разъемов

4

Количество входных разъемов для микрофона

2

Фантомное питающее напряжение

12 Вольт

Количество универсальных входных разъемов

1

Количество линейных входных разъемов

1

Чувствительность входа для микрофона

5 мВ

Чувствительность линейного входа

200 мВ

Неравномерность АЧХ (среднее положение тембровых регуляторов)

1 дБ

Коэффициент нелинейных искажений в рабочем частотном диапазоне

<1%

Регулируемый тембровый диапазон (для частот 0,1/3/10кГц)

±12дБ

Рабочий температурный диапазон

(+10÷+35) °C

Допустимая внешняя влажность

<80% при +25°C

Климатическое исполнение

УХЛ4.2

Размер

88х370х480 мм

Вес

7 килограмм
