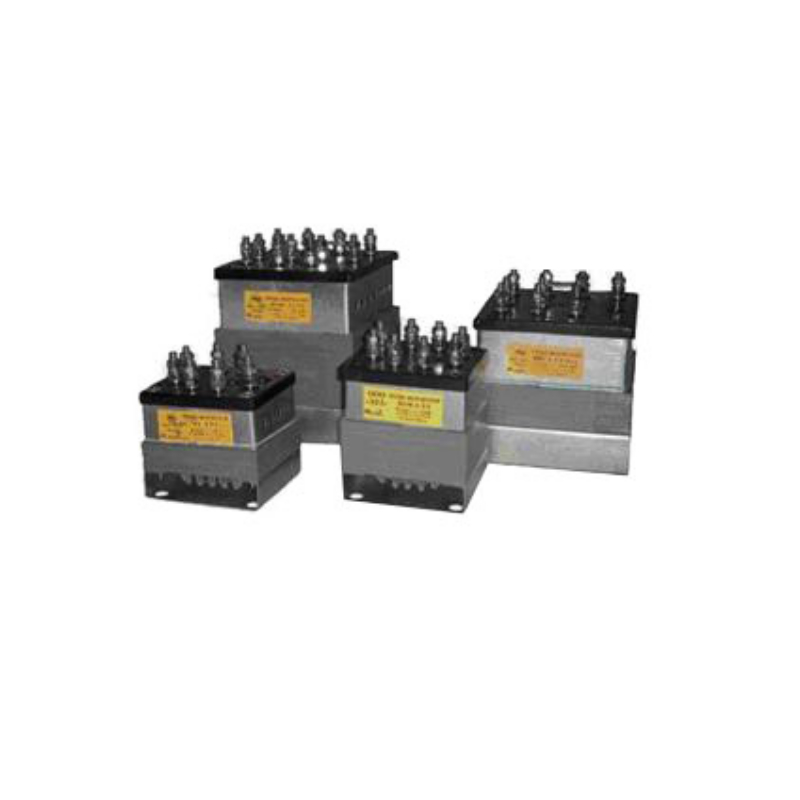

Трансформаторы путевые релейные универсальные ПРТ-У

Трансформаторы путевые релейные универсальные ПРТ-У предназначены для питания рельсовых цепей и устройств сигнализации, централизации и блокировки (СЦБ).

Условия эксплуатации

• Трансформаторы предназначены для работы при температуре окружающего воздуха от минус 40 до плюс 65 С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).
• Герметизация трансформатора ПРТ-УГ обеспечивается дополнительной обработкой обмоток специальным компаундом для сохранения стабильности электрических параметров при эксплуатации в условиях повышенной влажности.
• Пожаробезопасность трансформатора ПРТ-УП обеспечивается наличием в его конструкции термопредохранителя, который выключает питание первичной обмотки при ее нагреве более чем (145 ± 10) С, а также длительное протекание (без размыкания цепи) тока величиной 5 А (при номинальном напряжении первичной обмотки 220 В) или 10 А (при номинальном напряжении первичной обмотки 110 В)

Конструкция

Трансформаторы изготавливаются в трех исполнениях:

• трансформатор путевой релейный универсальный ПРТ-У УТС 149.00.00.00;
• трансформатор путевой релейный универсальный пожаробезопасный ПРТ-УП УТС 149.00.00.00-01;
• трансформатор путевой релейный универсальный герметизированный ПРТ-УГ УТС 149.00.00.00-02.
