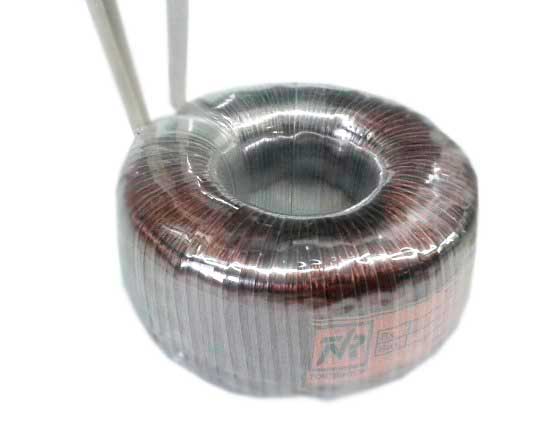

Трансформатор ТПН 160/5-22-220/24(380)
Описание
Трансформатор ТПН 160/5-22-220/24(380) предназначен для работы в радиоэлектронной аппаратуре, работающей от сети переменного тока частотой 50 Гц и напряжении 380В.
Характеристики
| Параметры | Значение |
| Аналог в тороидальном исполнении трансформатора | ОСМ1-0,16(380/5-22-220/24) |
| Номинальная мощность, ВА | 160 |
| Ток холостого хода, не более, мА | 30 |
| Напряжение первичной обмотки, В | 380 |
| Напряжение вторичной обмотки под номинальной нагрузкой, В | 0-22-220 + 0-24 |
| Ток номинальной нагрузки по вторичной обмотке, А | 0,45 + 2,5 |
| Габариты после намотки, мм | 113х35х46 |
| Масса, кг | 1,740 |
| Тип выводов | гибкие |
| Исполнение обмоток | медь |
Комплектация
Комплектность
- Трансформатор ТПН 160/5-22-220/24(380) - 1 шт,
- Паспорт - 1 экз.
