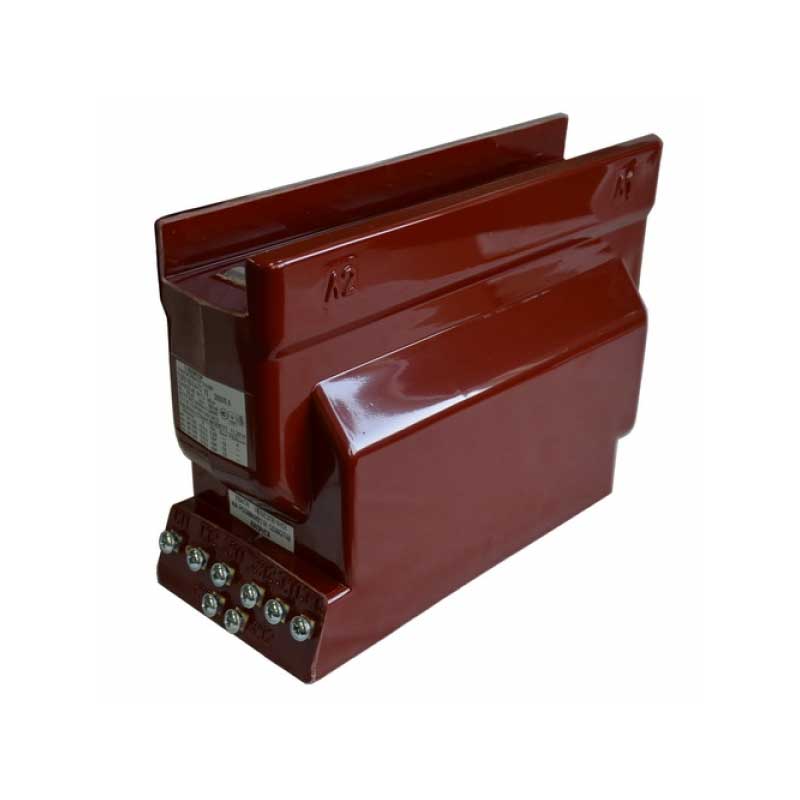

Трансформатор тока ТОЛУ-10-3
Описание
Трансформаторы тока ТОЛУ-10-3 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ, КРУН, КСО) переменного тока на класс напряжения 10 кВ частотой 50 Гц.
Конструктивное исполнение
Измерительная вторичная обмотка трансформатора выполнена на сердечнике из нанокристаллического сплава. Это обеспечивает получение большого линейного динамического диапазона характеристик обмотки по току и углу. При этом, обеспечивается долговременная стабильность характеристик в течение всего срока службы трансформатора и устойчивость магнитопровода к намагничиванию (от однополярных импульсных токов КЗ). Кроме этого, обеспечивается коэффициент безопасности приборов не более трех, что значительно уменьшает аварийные перегрузки измерительных приборов, подключенных к измерительной вторичной обмотке.
Особенности
- ТОЛУ-10-3 заменяют трансформаторы: ТОЛ-10-IM.
- Применение данных трансформаторов обеспечивает уменьшение эксплуатационных затрат у потребителей.
- Трансформаторы соответствуют ДСТУ IEC 60044-1:2008, ДСТУ ГОСТ 7746-2003. ТОЛ-10-IM.
- Трансформаторы изготавливается в исполнении У категории размещения 2 по ГОСТ 15150-69.
- Положение трансформаторов в пространстве - любое.
| Наименование параметра | Значение параметра | |
| Номинальное напряжение, кВ | 10 | |
| Наибольшее рабочее напряжение, кВ | 12 | |
| Номинальный первичный ток, А | Для непереключаемых трансформаторов | 10, 15, 20, 25, 30, 40, 50, 75, 80, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800,1000, 1200, 1500, 2000 |
| Для переключаемых трансформаторов | 10/20, 15/30, 20/40, 25/50, 40/80, 50/100, 75/150, 100/200, 150/300, 200/400, 250/500, 300/600, 400/800, 500/1000, 600/1200, 750/1500, 1000/2000 | |
| Номинальный вторичный ток, А | 5 | |
| Номинальная частота, Гц | 50 | |
Класс точности вторичной обмотки:
|
0,2; 0,2S; 0,5; 0,5S 5Р; 10Р |
|
Номинальная вторичная нагрузка при соs = 0,8, В·А обмотки:
|
5*; 10; 15*; 20*; 30* 15; 20* |
|
| Номинальная предельная кратность вторичной обмотки для защиты, не менее | 5 - 30 | |
Номинальный коэффициент безопасности приборов обмотки для измерений трансформаторов на номинальный первичный ток:
|
2; (2,5-10)*; 5; (2,5-10)*; |
|
| Число вторичных обмоток | 2; 3; 4 | |
Одноминутное испытательное напряжение промышленной частоты:
|
42 3 |
|
