Термометр ТКП-160

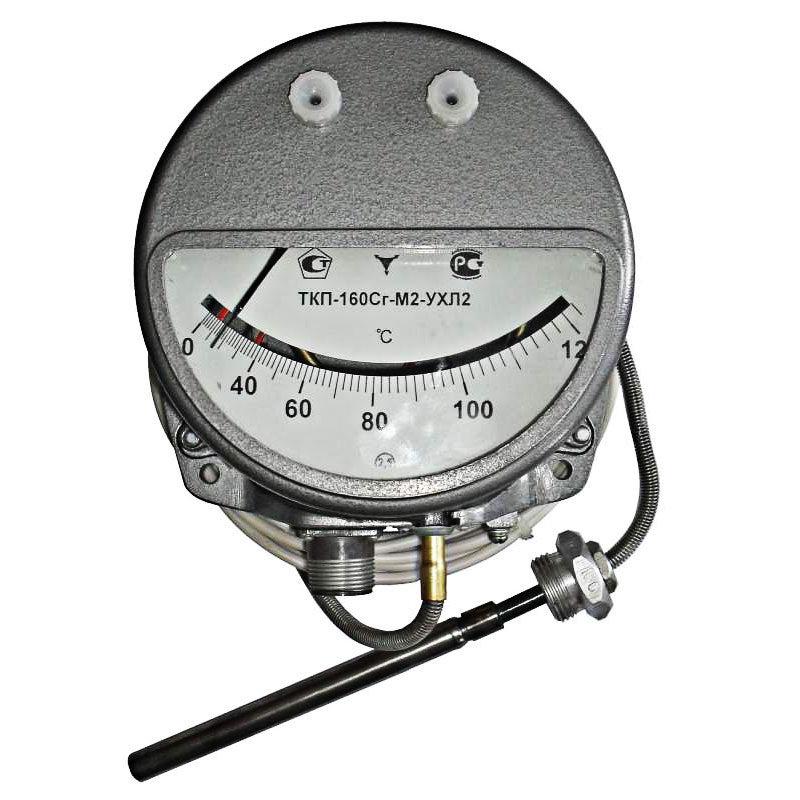

Термометр ТКП-160Сг-М2 - конденсационный термометр манометрического типа с местным или дистанционным размещением измерительного элемента (термобаллона) и функцией управления нагрузками.

Предназначение термометра ТКП-160

Устройство предназначено как для местного, так и дистанционного непрерывного измерения температуры с помощью термобаллона, который может быть закреплён жёстко к корпусу измерителя или соединяться с помощью капиллярной трубки на расстоянии до 25 метров. Контролируемая среда может быть под давлением до 25 МПа. Для управления нагрузками в корпусе термометра предусмотрены контакты микропереключателей.

Конструкция

Термометр собран в металлическом корпусе круглой формы с ушками для крепления. На передней поверхности находится шкала и ручки для установки микропереключателей в положения минимального и максимального значения температуры срабатывания. Снизу корпуса установлен разъём для подключения нагрузки.

В зависимости от способа крепления термобаллона к корпусу измерителя (местное или дистанционное) при местном исполнении он может крепиться рядом с электрическим разъёмом или сзади по центру, а при дистанционном – на расстоянии от 0,6 до 25 м. Если давление измеряемой среды больше 6,3 МПа, для термобаллона нужно использовать защитную гильзу. В основу работы термометра положен принцип изменения давления паров, заполняющих термосистему, от температуры.

Во время монтажа ТКП-160Сг-М2 должен быть заземлён. Запрещено использовать термометр в помещениях со взрывоопасной средой, а также для измерения температуры агрессивной среды, которая может повредить термобаллон.

Термометр ТКП-160Сг-М2 – имеет ряд важных физических, рабочих параметров, мы их указываем:

Тип соединения с термобаллоном

местное/дистанционное

Характер расположения термобаллона для местного исполнения

радиальное/осевое

Рабочее положение корпуса измерителя в зависимости от исполнения

местное

горизонтальное/вертикальное

дистанционное

вертикальное

Класс точности

1,5; 2,5

Диапазон проведения измерения (пределы)

0 ÷ +300 °С (0÷+120, +25÷+75, +100÷+200 °С, +200÷+300 °С)

Условия эксплуатации согласно климатическому исполнению

УХЛ2

-50÷+60°С

Т2

-10÷+55 °С

ТВ3

Материал защиты капиллярной трубки дистанционных термометров

полиэтилен, медь, сталь (пружинная защита), поливинилхлорид

Длина капиллярной трубки дистанционных измерителей

0,6÷25 м

Коммутационная прочность контактов СУ

не менее 100000 срабатываний

Напряжение внешних цепей

220÷250 В, 50/60 Гц

Рабочая среда

не агрессивная для стали и латуни

Класс защиты корпуса

IP43

Максимальное давление измеряемой среды

25 Мпа (с защитной гильзой)

Присоединительная резьба термобаллона (в зависимости от исполнения)

местное

G 3/4

дистанционное

М 27

Размер корпуса без учёта датчиков (вертикальное положение)

длина

170 мм

ширина

168 мм

высота

88,5 мм

Масса в зависимости о т исполнения

дистанционное

4,5 кг (с капилляром L = 25 м)

местное

2,5 кг
