Описание

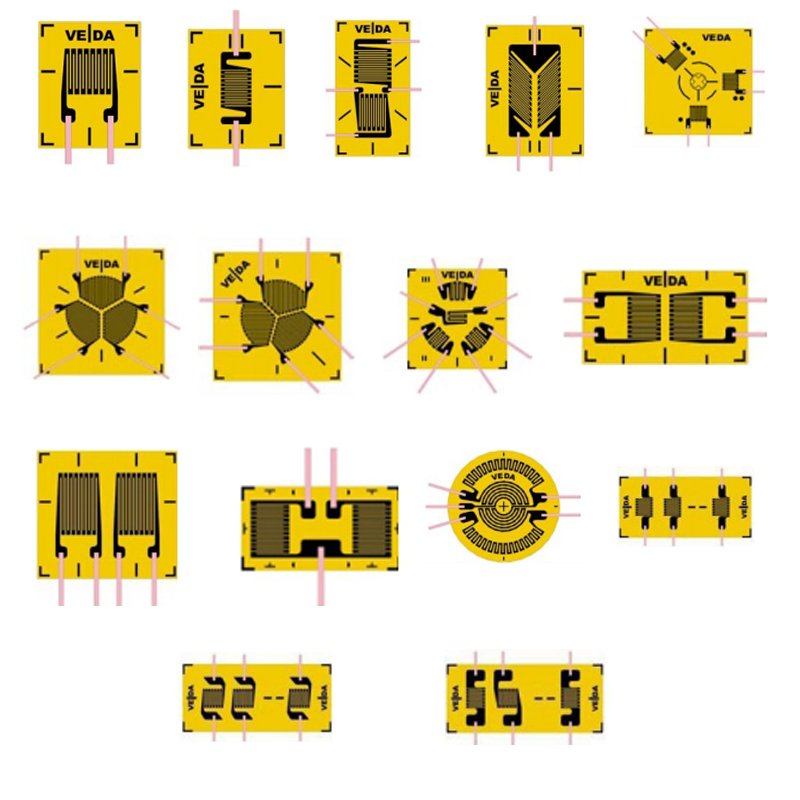

Тензорезистор КФ5 – линейка специализированных тензорезисторов, представленная 15-ю модификациями в 4 вариантах исполнения. Каждая модификация имеет широкий спектр дополнительных модификаций, отличающихся номинальным сопротивлением и габаритными характеристиками. Устройства данного типа характеризуются длительным эксплуатационным ресурсом и возможностью применения в широком температурном диапазоне.
Назначение
Тензорезистор серии КФ5, КФ5П1 предназначены для использования в качестве чувствительного элемента устройств тензометрии, обеспечивающих определение параметров деформации поверхностей различных материалов и конструкций. Прямоугольные тензорезисторы КФ5 позволяют определять величину деформации вдоль оси приложения силы, формируемой динамическими или статическими нагрузками. Тензорезисторы типа «розетка», в зависимости от исполнения, определяют параметры поперечной и продольной деформации одновременно, деформацию сдвига или направление деформации сложнонапряженных объектов. Тензорезисторы типа «мембрана» определяют значения тангенциальной и радиальной деформации диафрагм мембранных датчиков. Тензорезисторы типа «цепочка» фиксируют распределение деформации в выбранном направлении.
Конструктивно тензорезисторы КФ5, КФ5П1 данной серии представляют собой компактное устройство (чувствительный элемент), наклеенное на бумажную подложку и в зависимости от исполнения имеющее защищенные или не защищенные выводы различной модификации. Некоторые исполнения могут выпускаться без выводов. Тензорезисторы КФ5, КФ5П1 монтируются в месте установки при помощи специального клея, соответствующего требуемым характеристикам по рабочей температуре.
Характеристики
|
Линия продукции называется |
Тензорезистор КФ5, тензорезистор КФ5П1 |
|
Модель устройства |
КФ5 |
|
Количество модификаций |
15,0 |
|
Количество вариантов исполнения выводов |
7 |
|
Диапазон поддерживаемого номинального сопротивления, Ом |
От 100,0 до 400,0 |
|
Измеряемая деформация, максимум, мкм/м |
±3000 |
|
Чувствительность устройства |
От -1,9 до 2,3 |
|
Допустимое отклонение электрического сопротивления в группе из 100 тензорезисторов, максимум % |
±0,2 |
|
Допустимое отклонение электрического сопротивления в партии из 10000 тензорезисторов, максимум % |
±1,0 |
|
Допустимый диапазон температуры окружающей рабочей среды, °С |
От -70,0 до +300,0 |
|
Материал подложки устройства |
Термостойкая бумага с пропиткой клеем марки УВС-10Т |
|
Клей, используемый для монтажа устройства: - для работы в температурном диапазоне от -70,0 до +80,0 - для работы в температурном диапазоне от -70,0 до +200,0 - для работы в температурном диапазоне от -70,0 до +300,0 |
Циакрид ЭО БФ3-2К УВС-10ТС |
Модификации
|
Модификация |
Сопротивление, номинал, Ом |
База, мм |
Длина подложки, мм |
Ширина подложки, мм |
Ширина чувствительного элемента, мм |
|
Тензорезистор КФ5П1 |
Сто |
1,0 |
6,0 |
4,7 |
1,52 |
|
Двести |
1,96 |
||||
|
Сто |
3,0 |
8,3 |
2,9 |
||
|
Двести |
2,5 |
||||
|
Четыреста |
2,9 |
||||
|
Сто |
5,0 |
11,8 |
5,9 |
3,56 |
|
|
Двести |
2,2 |
||||
|
Четыреста |
3,0 |
||||
|
Сто |
10,0 |
18,5 |
2,8 |
||
|
Двести |
7,4 |
3,3 |
|||
|
Сто |
15,0 |
24,0 |
4,7 |
2,52 |
|
|
Двести |
5,9 |
3,2 |
|||
|
Четыреста |
2,8 |
||||
|
Сто |
20,0 |
29,5 |
4,7 |
3,28 |
|
|
Двести |
2,66 |
||||
|
Четыреста |
2,74 |
||||
|
Сто |
50,0 |
58,0 |
6,0 |
4,0 |
|
|
Двести |
7,2 |
4,75 |
|||
|
Четыреста |
|||||
|
Тензорезистор КФ5П2 |
Двести |
3,0 |
10,0 |
7,4 |
- |
|
Четыреста |
- |
||||
|
Двести |
5,0 |
13,5 |
10,0 |
- |
|
|
Четыреста |
- |
||||
|
Тензорезистор КФ5Р1 |
Двести |
3,0 |
14,3 |
7,3 |
- |
|
Четыреста |
14,4 |
- |
|||
|
Двести |
5,0 |
22,1 |
9,5 |
- |
|
|
Четыреста |
- |
||||
|
Двести |
10,0 |
34,0 |
14,6 |
- |
|
|
Четыреста |
- |
||||
|
Тензорезистор КФ5Р2 |
Двести |
3,0 |
11,2 |
10,0 |
- |
|
Четыреста |
- |
||||
|
Двести |
5,0 |
17,5 |
12,7 |
- |
|
|
Четыреста |
- |
||||
|
Двести |
10,0 |
20,5 |
19,0 |
- |
|
|
Четыреста |
- |
||||
|
Тензорезистор КФ5Р3 |
Сто |
3,0 |
20,0 |
20,0 |
2,28 |
|
Двести |
|||||
|
Тензорезистор КФ5Р4 |
Сто |
5,0 |
12,0 |
12,0 |
- |
|
Двести |
10,0 |
17,0 |
17,0 |
- |
|
|
Двести |
15,0 |
23,0 |
23,0 |
- |
|
|
Тензорезистор КФ5Р5 |
Сто |
5,0 |
12,0 |
12,0 |
- |
|
Двести |
10,0 |
17,0 |
17,0 |
- |
|
|
Двести |
15,0 |
23,0 |
23,0 |
- |
|
|
Тензорезистор КФ5Р6 |
Сто |
3,0 |
13,5 |
13,5 |
1,1 |
|
Двести |
20,0 |
20,0 |
1,6 |
||
|
Тензорезистор КФ5Р7 |
Четыреста |
2,0 |
10,5 |
6,6 |
4,94 |
|
Четыреста |
3,0 |
19,0 |
5,0 |
3,36 |
|
|
Тензорезистор КФ5Р8 |
Двести |
5,0 |
11,8 |
7,0 |
1,95 |
|
Тензорезистор КФ5Р9 |
Четыреста |
2,5 |
12,0 |
6,0 |
4,4 |
|
Тензорезистор КФ5М |
Сто |
5,0 |
7,5 |
7,5 |
- |
|
Двести |
- |
||||
|
Двести |
10,0 |
12,0 |
12,0 |
- |
|
|
Двести |
15,0 |
17,0 |
17,0 |
- |
|
|
Четыреста |
- |
||||
|
Двести |
20,0 |
22,0 |
22,0 |
- |
|
|
Четыреста |
- |
||||
|
Тензорезистор КФ5Ц1 |
Сто |
1,0 |
30,0 |
9,0 |
1,12 |
|
Сто |
3,0 |
60,0 |
12,0 |
2,02 |
|
|
Тензорезистор КФ5Ц2 |
Сто |
1,0 |
30,0 |
9,0 |
- |
|
Сто |
2,0 |
60,0 |
12,0 |
- |
|
|
Тензорезистор КФ5Ц3 |
Сто |
1,0 |
30,0 |
9,0 |
- |
|
Сто |
3,0 |
60,0 |
12,0 |
- |
