Светофор С-2-5М

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

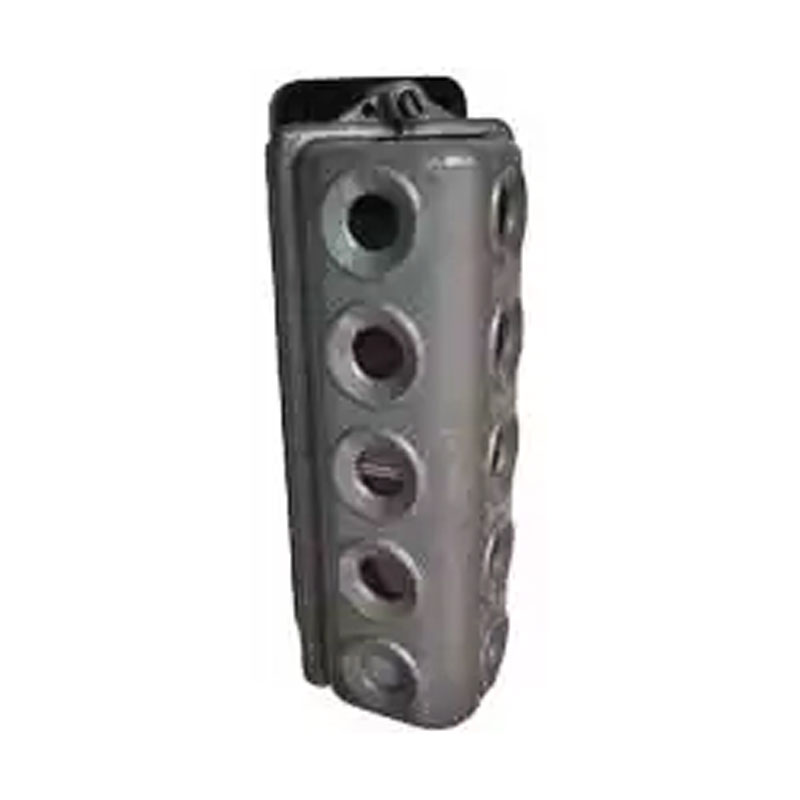

Малогабаритный локомотивный светофор С-2-5М двухсторонней направленности представляет нам светосигнальное устройство системы автоматической сигнализации, устанавливаемое на вертикальную поверхность в кабине машиниста. Корпус изделия изготовлен из стального листа методом холодной деформации (штамповки). В нем предусмотрены перфорация для светофильтров (5 пар) и монтажные отверстия.

Назначение светофора C-2-5М

Малогабаритный локомотивный тип светофорапредназначен для отображения показаний приемной аппаратуры и оповещения машиниста о состоянии контрольных точек и участков путей, находящихся впереди локомотива. Устройство может устанавливаться на тепловозы и электровозы с питанием от любого тока (постоянного вида или переменного вида), работающих на участках, оснащенных автоматической системой сигнализации.

С-2-5М получает сигналы от дешифратора и связан с устройством, контролирующим бдительность машиниста.

Особенности работы светофора

Сигналы от светофора для локомотива на любых участках, которые оборудованны АЛС с автоблокировкой.

Сигнал

Значение

Зеленый

Движение разрешено. На впереди стоящем путевом светофоре горит зеленый сигнал.

Желтый

Движение разрешено. На впереди стоящем путевом светофоре горят один желтый огонь или два огня желтого цвета.

Желто-красный

Разрешено движение с готовностью остановки. На впереди стоящем путевом светофоре горит красный сигнал.

Красный

Сигнализирует о проезде светофора путевого типа с красным цветом сигнала.

Белый

Отсутствие передачи информационный показаний от путевого светофора при включенной приемной аппаратуре.



Сигналы такого светофора на участках, где АЛС применяется в качестве самостоятельного средства связи и сигнализации.

Сигнал

Значение

Зеленый

Свободны два впереди установленных блок-участка, разрешено движение с указанной скоростью.

Желтый

Является свободным один блоковый участок, находящийся впереди. Разрешено движение с пониженной скоростью.

Желто-красный

Разрешено движение с готовностью остановки на границе нашего блок-участка, блок-участок, находящийся впереди локомотива, занят.

Красный

Совершен проезд на блок-участок, занятый другим составом.

Белый

Отсутствие передачи показаний с путей при включенной приемной аппаратуре.

Характеристики

Параметр

Значение

Маркировочное название

Светофор С-2-5М

Цвета световых фильтров (идя с верхнего фильтра вниз к нижнему фильтру)

Фильтр Зеленый

Фильтр Желтый

Фильтр Красно-желтый

Фильтр Красный

Фильтр Белый

Тип ламп накаливания

РН-60-4,8

Мощность ламп накаливания, Вт

4,8

Напряжение питания ламп, В

60

Диапазон температуры для работы

от -51,5 до +56,3

Масса, кг

≤1,8

Габаритные размеры, мм

100 × 92 × 270
