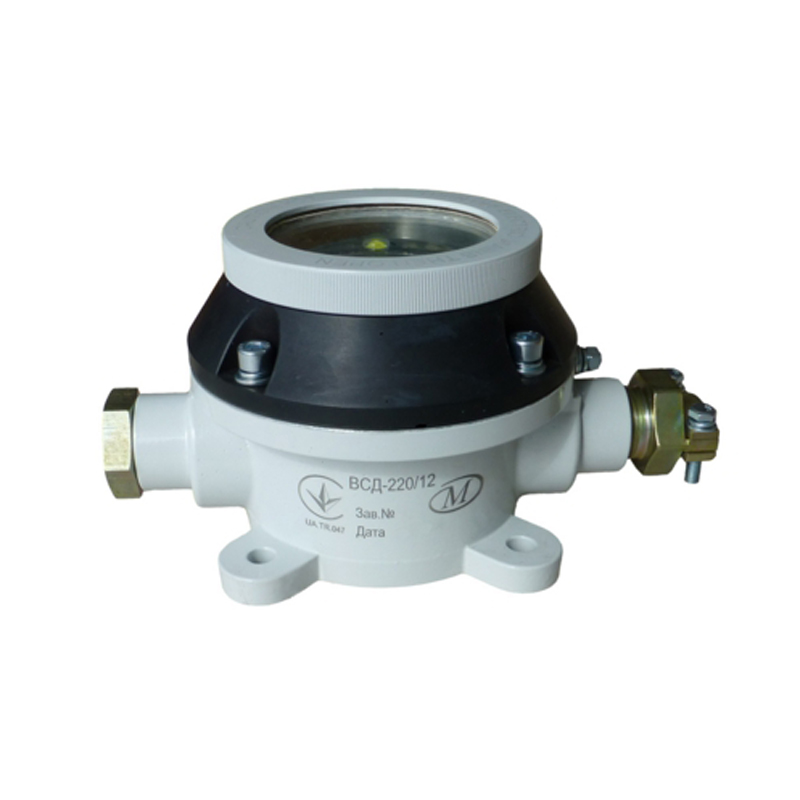

Светильники ВСД-220/12, ВСД-220/9 являются осветительными приборами с конструкцией, ориентированной на установку светодиодных источников света с белым спектром излучения.

Предназначение

Применяются для организации освещения взрывоопасных участков, расположенных внутри и снаружи помещений.

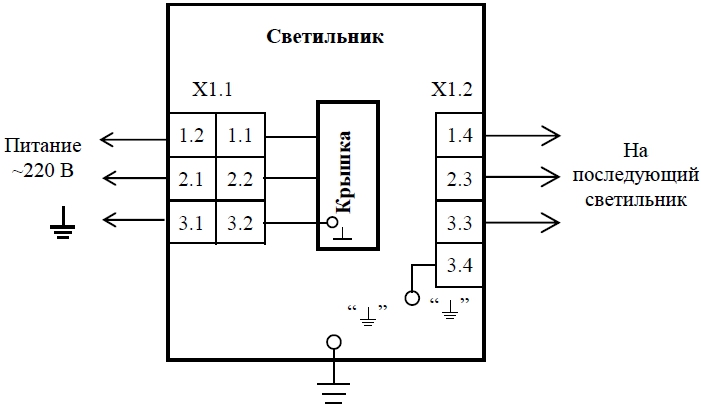

Схема подключения светильников ВСД-200

Рис.1 - схема подключения светильников ВСД-200

Устройство и работа

Светильник ВСД-220 в двух моделях имеют герметичную конструкцию корпуса, состоящую из двух частей:

  • нижней,
  • верхней.

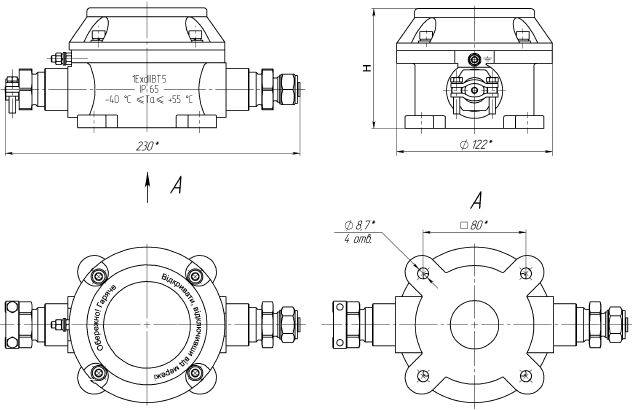

Схема габаритных размеров светильника ВСД-220

Рис.2 - схема габаритных размеров светильника ВСД-220

Обе части изготовлены из алюминиевого сплава. Нижняя часть оснащена монтажными приспособлениями для крепежа с использованием винтов или болтов. С двух противоположенных сторон нижней части имеются 2 вводных цилиндрических элемента, предназначенных для проводников, обеспечивающих присоединение светильника к электросети. В качестве вводимых кабелей используются:

  • бронированные, имеющие диаметр по поясной изоляции (0,8÷1,4) см и наружный диаметр <2 см,
  • изделия типа ПВС, помещенные в металлорукав РЦХ12 (внешний диаметр <1,5 см, внутренний диаметр <1,2 см) и имеющие внешний диаметр <0,8мм.

Не используемый вводный элемент может быть закрыт специальной заглушкой.

Сечение токопроводящей жилы кабеля не должно превышать 2,5 кв.мм. Для подключения токопроводящих жил используется соединительная колодка, оснащенная 3-мя четырехпроводными клеммами пружинного типа. Верхняя часть оснащена светопрозрачным стеклом и соединяется с нижней частью с помощью винтов через герметизирующую прокладку.

Светильники поставляются заказчику в упаковке, обеспечивающей сохранность прибора при транспортировке и хранении.

Степень пыле- и влагозащиты

IP65

Взрывозащита

1ExdIIВT5

Питающее переменное (50Гц) напряжение

От 198 до 253 В

Мощность потребления электроэнергии

< 15 ВА (модель 12)

< 11 ВА (модель 9)

Освещенность на расстоянии 1 м по оптической оси

> 220 Лк (модель 12)

> 165 Лк (модель 9)

Угол по освещенности на уровне 0,5

> ±60°

Сила тока через клеммные колодки

1 А

Напряжение на клеммных колодках

До 250 В

Допустимые вибрационные нагрузки частотой (10÷150) Гц

0,5 g

Размерная сторона

122х230х94 мм (модель 12)

122х230х80 мм (модель 9)

Масса каждого светильника

2,2 кг (модель 12)

2,0 кг (модель 9)

Существует 2 модификации светильника, отличающиеся максимальной мощностью используемых ламп и уровнем создаваемой освещенности. Обозначаются в названии числовым индексом:

  • светильник ВСД-220/12,
  • светильник ВСД-220/9.
