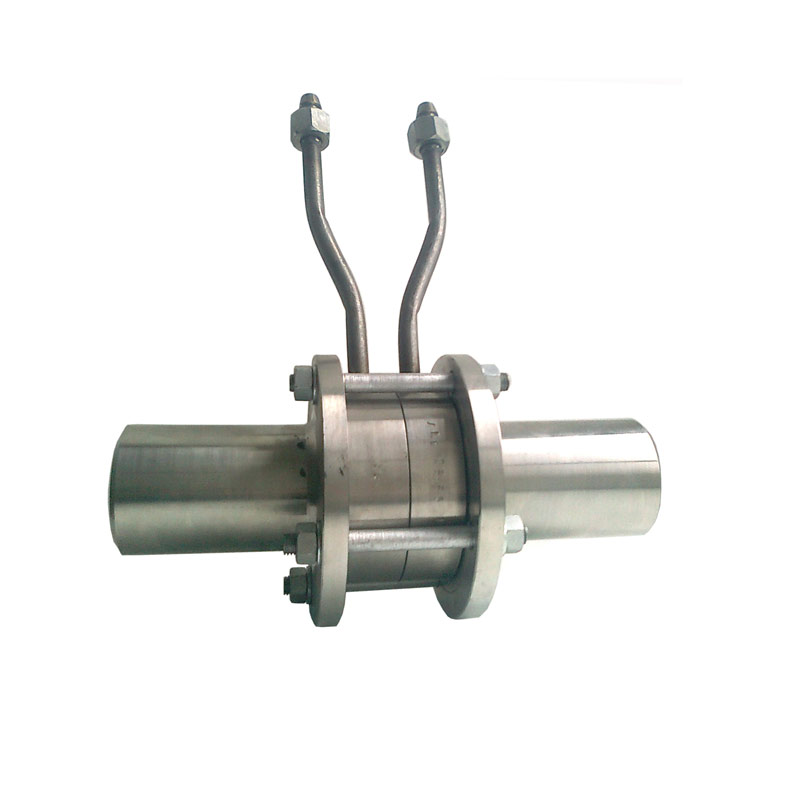

Сужающие устройства (диафрагмы) ДКС, ДБС

Документация:

Техническое описание(2.96 МБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Сужающие устройства (диафрагмы) предназначены в комплексе с датчиками разности давлений (Сафир и Сафир М) для измерения расхода жидкостей, пара, газа методом переменного перепада давлений.

Модификации

Сужающие устройства (диафрагмы) изготавливаются в двух типоисполнениях:

камерные (ДКС) на условное давление до 10 МПа с условным проходом от 50 до 500 мм.
безкамерные (ДБС), устанавливаемые во фланцах (без кольцевых камер или с кольцевыми камерами) на условный проход от 300 мм до 3000 мм и условное давление (в зависимости от условного прохода) до 4 МПа.

Технические характеристики диафрагм ДКС
Условный проход Dу, мм	Обозначение диафрагмы при условном давлении Ру, МПа
Условный проход Dу, мм	до 0,6	свыше 0,6 до 10,0
50	ДКС 0,6-50	ДКС 10-50
65	ДКС 0,6-65	ДКС 10-65
80	ДКС 0,6-80	ДКС 10-80
100	ДКС 0,6-100	ДКС 10-100
125	ДКС 0,6-125	ДКС 10-125
150	ДКС 0,6-150	ДКС 10-150
175	ДКС 0,6-175	ДКС 10-175
200	ДКС 0,6-200	ДКС 10-200
225	ДКС 0,6-225	ДКС 10-225
250	ДКС 0,6-250	ДКС 10-250
300	ДКС 0,6-300	ДКС 10-300
350	ДКС 0,6-350	ДКС 10-350

Технические характеристики диафрагм ДБС
Условный проход Dу	Диаметр D при РУ. МПа	D, мм	E, мм
	до 0,25	до 0,6	св. 0,6 до 1,6	св. 1,6 до 2,5	св. 1,6 до 4
300	365	370	395
350	415	430	455
400	465	485	510
(450)	520	535	560
500	570	590	615
600	670	690	725
700	775	800	830
800	880	905	940	-
(900)	980	1005	1035	-
1000	1080	1110	1150	-
1200	1280	1330	1360	-
1400	1510	1530	-	-
1600	1690	-	-	-	-
(1800)	1890	-	-	-	-
2000	2090	-	-	-	-
(2200)	2300	-	-	-	-
2400	2500	-	-	-	-
(2600)	2700	-	-	-	-
(2800)	2900	-	-	-	-
3000	3120	-	-	-	-
