Студийный комплекс СК-КСС

Average: 10 (1 vote)

Студийный комплекс СК-КСС предназначен для оборудования студии (или индивидуального рабочего места) при проведении селекторных совещаний с целью улучшения качества сигналов селекторной связи и повышения комфортности условий работы участников.

Устройство и принцип действия

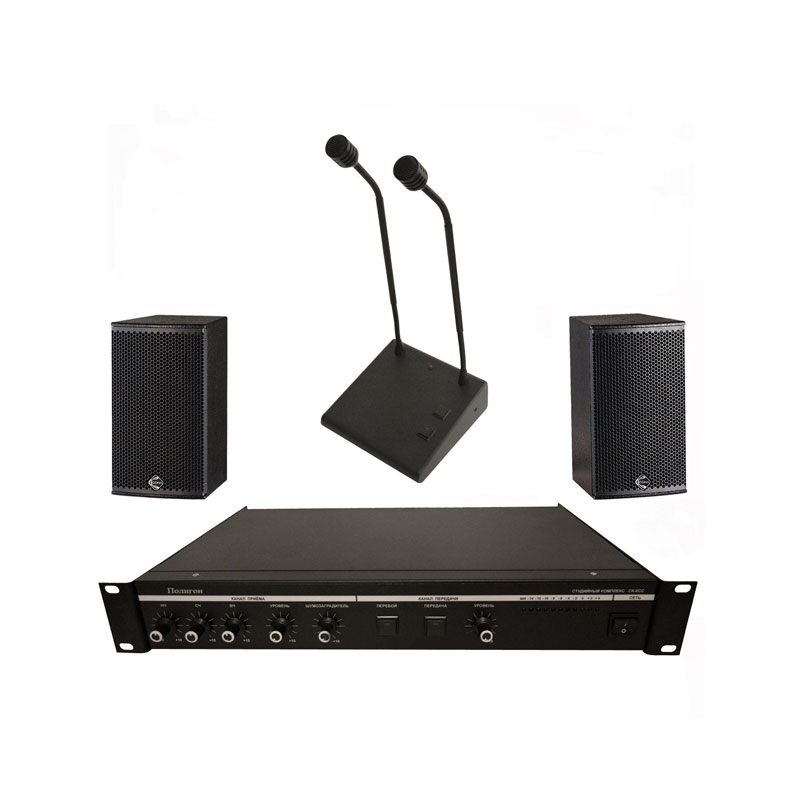

В состав студийного комплекса входят:

  • блок управления и коммутации БУК-СК со встроенным усилителем мощности 2 * 20 Вт,
  • микрофонная консоль руководителя МКР-КСС со сдвоенным микрофоном,
  • пульт ПУ-КСС (по необходимости 1-7 шт., поставляются по отдельному заказу,
  • звуковые колонки настенного типа.

Блок управления и коммутации предназначен для согласования аппаратуры с четырёхпроводной линией связи, усиления и частотной коррекции сигналов приёма, автоматической коммутации микрофонных консолей, формирования и усиления сигналов передачи, питание всех элементов комплекса, подключение дополнительного усилителя и магнитофона для записи, подключение выносных акустических систем, подключение выносного табло “Микрофон включён”, питание от сети переменного напряжения 220 В 50 Гц и источника постоянного напряжения –24 …28 В.

Микрофонная консоль руководителя предназначена для восприятия речи при помощи микрофонов и передачу сигнала для усиления и коммутации, индикации включения микрофона, автоматическую или ручную регулировку уровня сигнала, ручное включение микрофонов.

Технические характеристики
Параметры Значение
Уровень выходного сигнала в линии 13дБ/+4,3дБ
Уровень входного сигнала в линии +4,3/-13 дБ
Диапазон регулировки уровня шумоподавителя -20…+2дБ
Чувствительность, В 1
Чувствительность линейного входа, В 0,2
Рабочий диапазон частот, Гц 150 – 10000
Коэффициент гармоник, %, не более 2
Соотношение сигнал / (шум + фон), дБ, не менее 60
Номинальная выходная мощность, Ватт, 2 * 20
Диапазон регулировки тембра, не менее +12 дБ
Напряжение питания 220В, 50 Гц
пост.тока -24
Габаритные размеры , мм
  • пульт, мм
482х66х270
170х65х160
Масса , кг, не более
  • пульт, кг
8
2
