Стойка гибкая с магнитным основанием

Average: 7 (1 vote)
Категория:
Документация:

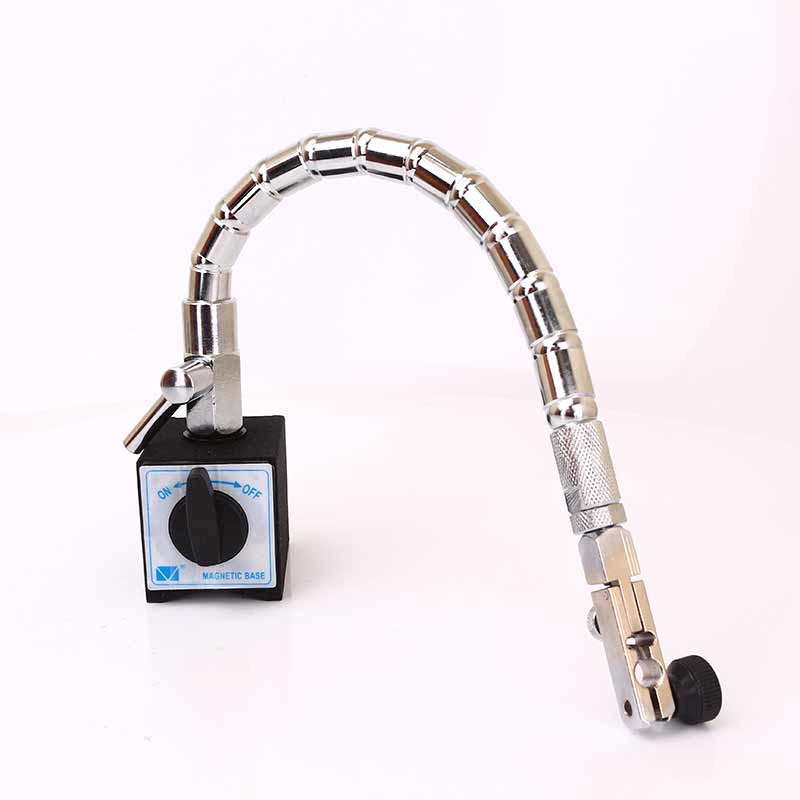

Стойка гибкая с магнитным основанием – это устройство, которое используется для установки на ней измерительных головок с различной ценой деления. Гибкая стойка обеспечивает надежное фиксирование при помощи зажимного рычага. При помощи стоек можно осуществить сортировку цилиндров и шаров, контролировать тонкую ленту и проволоку, а также держать под контролем биение деталей в центрах.

Принцип действия гибких лент:

Стойка гибкая с магнитным основанием состоит из основания с колонкой, которая имеет вид цилиндра, ребристого стола и кронштейна, в который вмонтирован механизм тонкой микроподачи. Работа кронштейна выглядит в перемещение его по колонке при помощи гайки. Закрепляется кронштейн на стойке при помощи винта. Ребристый стол прикреплен к стойке при помощи 3 винтов. Также, при помощи магнитного основания, стойку можно установить на наклонных или вертикальных поверхностях без дополнительных креплений.

Условия эксплуатации и применение стойки:

  • Широко применяется в машино и приборостроение, а также во многих других отраслях промышленности;
  • Климатическое исполнение – УХЛ4;
  • Допустимая рабочая температура – 10…35 градусов Цельсия выше ноля, влажность должна быть менее 80 процентов;
  • Использование в среде с взрывоопасными  газами запрещено.
Тип Размеры основания Высота Усилие отрыва Диаметр крепления
МС-29 50*60*55мм 380мм 60кгс 4,8мм
МС-29S 50*60*55мм 380мм 80кгс 4,8мм
МС-29S2 50*120*55мм 380мм 130кгс 4,8мм
  • Гибкая стойка с магнитным основанием МС-29
  • Гибкая стойка с магнитным основанием МС-29S
  • Гибкая стойка с магнитным основанием МС-29S2

В комплект поставки входят следующие комплектующие:

  • Стойка гибкая – 1 штука;
  • Упаковочный футляр – 1 штука;
  • Инструкция по использованию устройства – 1 штука.
