Стативы кроссовые СК-2150/СК-2500 кроссовой системы монтажа
Описание
Стативы СК-2150/СК-2500 – специализированные монтажные изделия для централизованного подключения кабельной продукции. Стативы данной модели изготавливаются из нержавеющей стали и дополнительно покрываются защитным антикоррозийным материалом. Обе модели имеют вертикальное исполнение, предусматривающее возможность установки как на полу, так и в электротехническом шкафу.
Назначение
Стативы моделей СК-2150 и СК-2500 предназначены для обеспечения кроссирования и подключения различных кабелей на единой панели с целью централизации электрического монтажа.
Устройство и работа

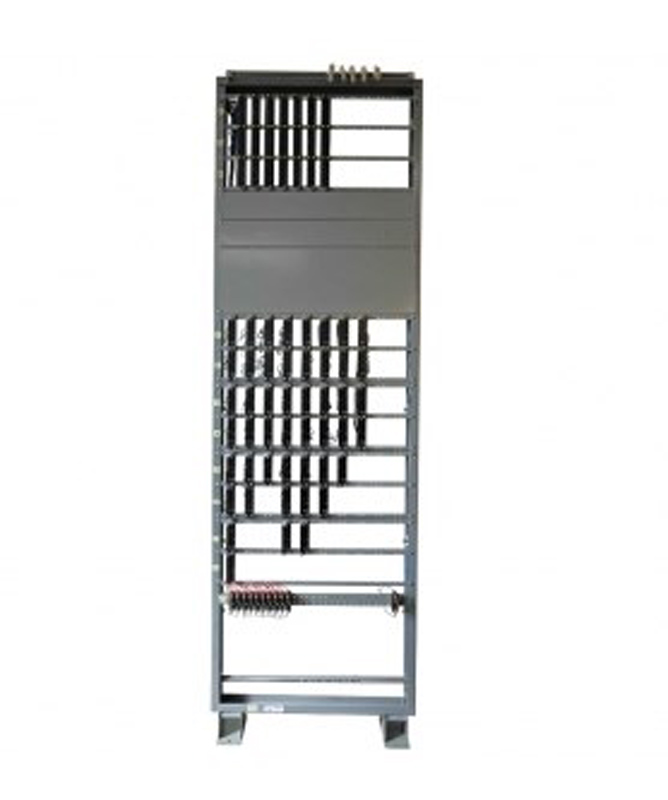

Статив представляет собой вертикальную сварную панель прямоугольной формы с опорными стойками, снабженными крепежными отверстиями под болтовое соединение. На панели имеются монтажные планки для установки клеммных панелей и коммутационных устройств различного назначения, обеспечивающих присоединение кабелей. На каркасе устройства дополнительно установлены крепления для присоединения элементов кабельростов или защитных щитов.

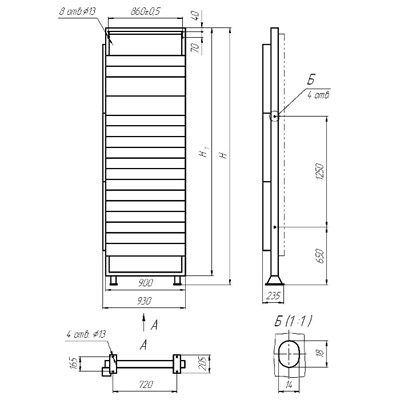

Рис.1 Габаритные и установочные размеры Статива СК
Характеристики
|
Модификация устройства |
СК-2150 |
СК-2500 |
|
Тип устройства |
Статив кроссовый, универсальный |
|
|
Производственный стандарт |
ТУ У 31.2–34167410–002:2010 |
|
|
Исполнение |
Вертикальное, панельное |
|
|
Материал |
Нержавеющая сталь с дополнительным антикоррозийным покрытием |
|
|
Общие габариты устройства, мм |
2150х930х235 |
2500х930х235 |
|
Высота монтажной части, мм |
2050,0 |
2400,0 |
|
Ширина монтажной части, мм |
860,0 |
|
|
Масса устройства, максимум, кг |
70,0 |
80,0 |
Модификации
Устройство выпускается в двух вариантах исполнения: СК-2150 и СК-2500.
