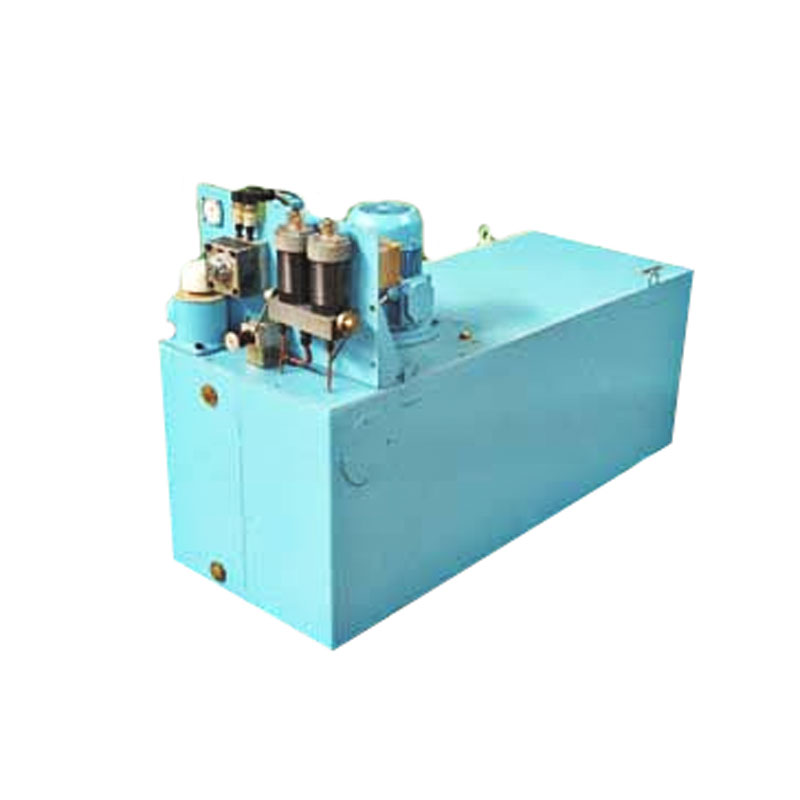

Станция С-ЦСМ

Станция для совершения смазки С-ЦСМ можно по праву назвать сердцем циркуляционной смазочной системы, ведь именно она нагнетает масло в магистрали, по которым оно раздаётся к узлам, нуждающимся в непрерывной смазке, предотвращающей перегрев и преждевременный износ деталей от трения. Напорные магистрали обычно устанавливаются в цехах металлообработки, в кузнечных и прессовальных цехах. Станция смазки не только подаёт в них минеральное масло или другой смазочный материал, но и принимает отработку, частично очищенную маслофильтрами оборудования. Тем не менее, доочистку отработки осуществляет и сама станция, обеспечивая тем самым замкнутую циркуляцию масла во всём цехе.

Назначение станций С-ЦСМ

Станция С-ЦСМ обеспечивает смазочным материалом, выходящим в магистраль под давлением, все возможные трущиеся пары механизмов, расположенных в одном цехе.

Устройство и принципы работы

Станция смазки совершает нагнетание, которое подает масло в напорный тип магистрали, а масло всасываемое насосом. Оно предварительно проходит через двойной фильтр, оснащённый автоматическим переключателем потоков.

При помощи дросселя регулируется расход масла. Моторный тип масла, располагающееся в системе, получает на себя давление, и в связи с этим приходится осуществлять его контроль. Это делается при помощи манометра.

В системе могут возникать пульсации давления, но их успешно устраняет гидропневмоаккумулятор.

Система сохраняет среди своих частей для работы предохранительный в работе клапан, который поддерживает в станции постоянный уровень давления. Для хорошей работы всей системы выбирается оптимальный уровень давления. Система настраивается на него, а клапан предохраняет её от перегрузки. Также в станции предусмотрен накопительный бак для масла, уровень в котором контролируется автоматически при помощи специального реле.

Станция может работать с маслами под давлением размера 6,3 МегаПаскаль. Минеральное масло фильтруется в ней с тонкостью до 25 мкм. В зависимости от модификации оборудования мощность двигателя может отличаться. Так, она может составлять: 0,55 кВт, 1,1 кВт, 1,5 кВт. Все зависит от мощности станции, больше мощность – бак имеет пропорционально большой размер объема: 160 л, 250 л, 400 л – соответственно.

Подача масла, измеряемая в литрах в минуту, тоже у этих модификаций разная: 0,8 литра; 3,2 литра; 5,0 литров.

Параметр/Станция

Размер асхода

Вес без смазочного элемента

Габаритные показатели

Модель С-ЦСМ 0,8-160/63

160 литров

200 килограмм

740х570х900 мм

Модель С-ЦСМ 3,2-250/63

250 литров

217 килограмм

1000х570х900 мм

Модель С-ЦСМ 5,0-400/63

400 литров

260 килограмм

1520х570х900 мм

Для удобства станции были сделаны в количестве трех моделей:

  • Вариант № 1 – это станция С-ЦСМ 0,8-160/63.
  • Вариант № 2 – это станция С-ЦСМ 3,2-250/63.
  • Вариант № 3 – это станция С-ЦСМ 5,0-400/63.
