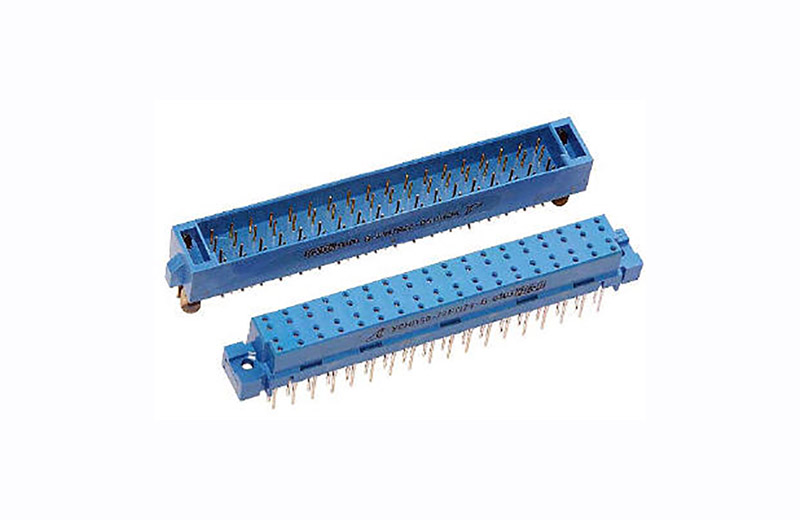

Соединители УСНП58/64/112

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Соединители электрические низкочастотные прямоугольные типа УСНП58, УСНО63, УСНП59, УСНО64, УСНП110, УСНП111, УСНП112.

Соединители с метрическим шагом между контактами:
УСНП(СНО)58(59,63,64)-16(32,48,64,96) В(Р) П 1(2,3) 1-В ТУ У 31.2-14308479-004:2006, где
У - Украина;
СНП - соединитель низкочастотный прямоугольный для печатного монтажа;
СНО - соединитель низкочастотный прямоугольный для объемного монтажа;
58 (59, 63, 64) - порядковый номер разработки;
16 (32, 48, 64, 96) - количество контактов;
В (Р) - тип контакта: В - штыревой; Р - гнездовой;
П - способ монтажа - пайка;
1 (2, 3) - тип хвостовика:
1 - для объемного монтажа;
2 - для прямого монтажа в отверстие печатной платы;
3 - для углового монтажа в отверстие печатной платы;
1 - покрытие рабочей части контактов: 1 - золото;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150-69;
ТУ У 31.2-14308479-004:2006 - обозначение технических условий;
Соединители с дюймовым шагом между контактами:
УСНП110(111,112)-32(64,96) В(Р) П 1(2,3) 1-В ТУ У 31.2-14308479-004:2006, где
У - Украина;
СНП - соединитель низкочастотный прямоугольный;
110 (111, 112) - порядковый номер разработки;
32 (64, 96) - количество контактов;
В (Р) - тип контакта:
В - штыревой; Р - гнездовой;
П - способ монтажа - пайка;
1 (2, 3) - тип хвостовика:
1 - для объемного монтажа;
2 - для прямого монтажа в отверстие печатной платы;
3 - для углового монтажа в отверстие печатной платы;
1 - покрытие рабочей части контактов: 1 - золото;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150-69;
ТУ У 31.2-14308479-004:2006 - обозначение технических условий.

Технические характеристики соединителей УСНП

  • Рабочий ток на каждый контакт, А, не более 2;
  • Рабочее напряжение, В (ампл ), не более:
    • при расстоянии между любыми соседними контактами:
    • от 2,5 до 4,0 мм (для метрического шага);
    • от 2,54 до 4,1 мм (для дюймового шага) 250;
    • 5,0 до 7,5 мм (для метрического шага);
    • и от 5,08 до 7,6 мм (для дюймового шага) 400;
    • 10,0 мм (для метрического шага) 700.
  • Сопротивление контактов, мОм, не более 10;
  • Сопротивление изоляции, МОм, не менее 5000;
  • Емкость между контактами, пФ, не более 2,5;
  • Электрическая прочность изоляции, В, не менее 1200, 1600, 2300;
  • Усилие расчленения контактов (гнезд) с контрольным
    калибром, Н (кгс) от 0,14 (0,014) до 0,6 (0,06);
  • Количество сочленений-расчленений 500;
  • Минимальная наработка, ч 15000;
  • Минимальный срок сохраняемости, лет 25.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1 - 2000;
    • амплитуда ускорения, м/с2 (g) 100 (10).
  • Акустический шум:
    • диапазон частот, Гц 50 - 10000;
    • уровень звукового давления, дБ 150.
  • Механический удар одиночного действия:
    • пиковое ударное ускорение м/с2 (g) 5000 (500);
    • длительность действия, мс 1 - 2.
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 400 (40);
    • длительность действия, мс 2 - 10.
  • Линейное ускорение, м/с2 (g) 250 (25);
  • Атмосферное пониженное давление, Па (мм рт ст ):
    • рабочее 0 67·103 (5);
    • предельное 1,2·104 (90).
  • Повышенное рабочее давление, Па (кгс/см^2) 29,4·10^4 (3)
  • Повышенная температура среды, °С:
    • рабочая 70;
    • предельная 70.
  • Пониженная температура среды, °С:
    • рабочая минус 60;
    • предельная минус 60.
  • Смена температур, от максимальной температуры соединителя
    (с учетом температуры перегрева контактов) до предельной
    пониженной температуры среды, °С от 105 до минус 60;
  • Повышенная относительная влажность при температуре 35 °С, % 98;
  • Иней, роса, соляной туман, плесневые грибы, статическая пыль, солнечное излучение;
  • Хвостовики контактов соединителей допускают присоединение
    методом пайки проводов сечением, мм2:
    • одного провода 0,2;
    • двух проводов 0,14.
