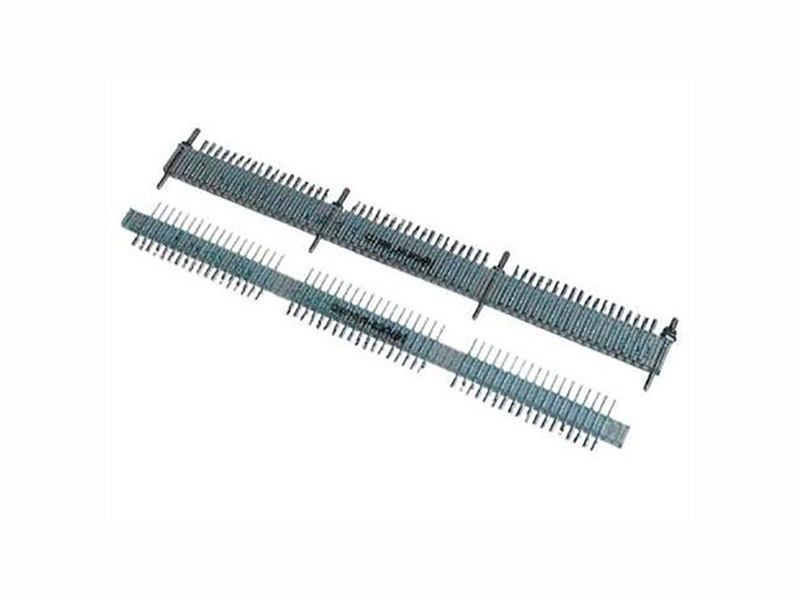

Соединители UA СНП1

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Соединители электрические низкочастотные прямоугольные типа UA СНП1.

Соединитель UA СНП1-(кК; мМ; нН; лЛ(Лк)) Г(Ш)-П(Оп) (...) ВКШУ.434415.001 ТУ, где:
UA - Украина;
СНП - соединитель низкочастотный прямоугольный;
1 - порядковый номер разработки;
(кК; мМ; нН; лЛ(Лк)) - состав соединителя и общее количество элементов:
к - количество контактов (2...60); К - символ контакта;
м - количество крепежных отверстий в изоляторе; М - символ крепежного отверстия;
н - количество свободных отверстий в изоляторе (без контакта);
Н - символ не установленного контакта либо отверстия на розетке, предусматриваемого под ловитель;
л - количество ловителей; Л - символ ловителя; Лк - символ ловителя с резьбовым элементом;
Г (Ш) - вид контакта: Г - гнездо, Ш - штырь;
П (Оп) - тип хвостовика контакта:
П - хвостовик для монтажа в отверстие печатной платы;
Оп - хвостовик для объемного монтажа;
(...) - количество элементов соединителя и их чередование (схема соединителя):
(кК; мМ; нН; лЛ (Лк) + кК; мМ; нН; лЛ (Лк) + ...+ кК; мМ; нН; лЛ (Лк));
ВКШУ.434415.001 ТУ - обозначение технических условий;
Вид климатического исполнения - В2.1 по ГОСТ 15150-69.

Технические характеристики соединителей UA СНП1

  • Сила тока на контакт, А, не более 1;
  • Напряжение, В (ампл ), не более 80;
  • Испытательное напряжение, В (ампл ) 500;
  • Сопротивление контактов, Ом, не более 0,01;
  • Емкость между любыми соседними контактами, пФ, не более 3;
  • Сопротивление изоляции, МОм, не менее 1000;
  • Усилие расчленения контактов с контрольным калибром, Н (кгс), не менее 0,2 (0,02);
  • Количество сочленений-расчленений 250;
  • Наработка соединителей, ч 5000;
  • Гамма-процентный срок сохраняемости при = 99,5 %, лет 12.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 5 - 80;
    • ускорение, м/с2 (g) 70 (7);
    • диапазон частот, Гц 80 - 600;
    • ускорение, м/с2 (g) 200 (20);
    • диапазон частот, Гц 600 - 3000;
    • ускорение, м/с2 (g) 300 (30).
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 400 (40).
  • Механический удар одиночного действия:
    • пиковое ударное ускорение, м/с2 (g) 1500 (150).
  • Повышенная относительная влажность при температуре 35 °С, % 98;
  • Атмосферное пониженное давление:
    • рабочее, Па (мм рт ст ) 1,33·10-3 (1·10-7);
    • предельное, кПа (мм рт ст ) 19,4 (145).
  • Температура среды,°С:
    • повышенная рабочая 85;
    • пониженная рабочая минус 60.
  • Смена температуры среды, °С от 105 до минус 60;
  • Плесневые грибы, соляной туман;
  • Максимальная площадь сечения проводов, подсоединяемых к хвостовикам
  • контактов розетки, мм2, не более 0,35.
