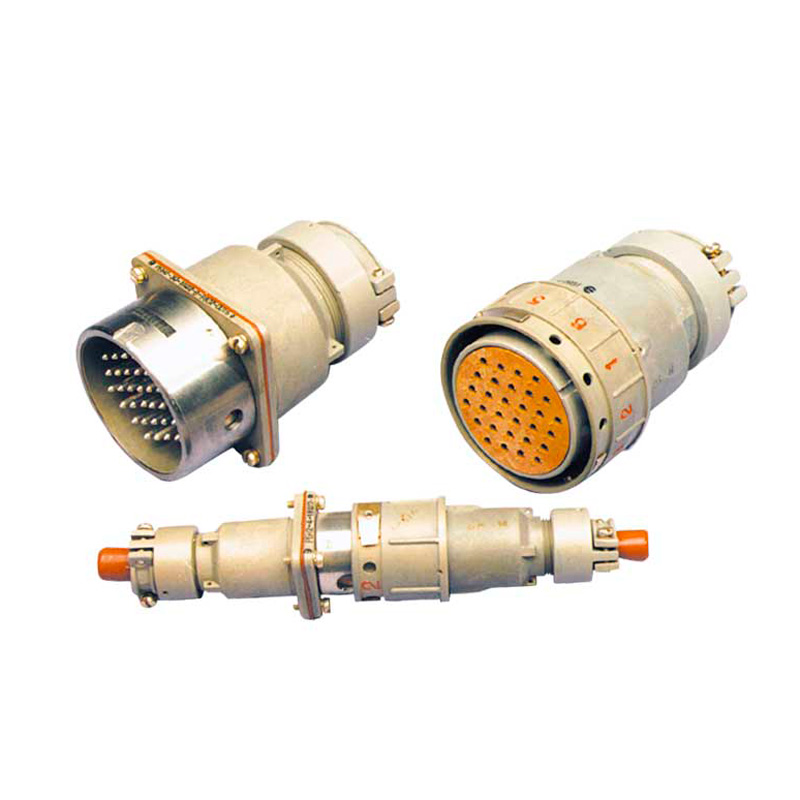

Соединители РБН2

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Соединители РБН2 применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения.

Структура условного обозначения

Соединители РБН2 маркируются так: РБН2-4(9,14,23,26,30,31,50)-18(26,34)Ш(Г)2(7)-В, где:

  • РБН2 - тип соединителя - соединитель цилиндрический быстросочленяемый, пылебрызгозащищенный.
  • 4, 9, 14, 23, 26, 30, 31, 50 - количество контактов.
  • Сочетания контактов:
    • 18 - контакты диаметром 2,5 мм;
    • 26 - контакты диаметром 2,5 мм; 5,5 мм;
    • 34 - контакты диаметром 2,5 мм; 3,5 мм; 5,5 мм.
  • Вид контактов:
    • Ш - вилка (штырь);
    • Г - розетка (гнездо).
  • Конструктивное исполнение:
    • 2 - блочное;
    • 7 - кабельное.
  • Блочная часть:
    • с прямым кожухом;
    • без кожуха.
  • Кабельная часть - с кожухом.
  • В - всеклиматическое исполнение.

Конструктивные особенности

  • быстросочленяющиеся с пружинной фиксацией сочлененного положения,
  • климатическое исполнение,
  • кодирующий элемент,
  • климатическое исполнение В,
  • покрытие контактов: серебро,
  • метод монтажа: пайка,
  • пылебрызгозащищенные по стыку корпусов.

Эксплуатация

Оптимальными условия для использования соединителей РБН2 являются:

  • температура окружающей среды от -60 до +85°С,
  • атмосферное давление 2000 (15) Па (мм.рт.ст.).

Характеристики

Технические характеристики
Параметр Значение
Максимальное рабочее напряжение постоянного тока, не более 500 В
Рабочий ток на контакт, не более, А:
  • 2,5
  • 3,5
  • 5,5
20
50
100
Сопротивление электрического контакта, не более, мОм
  • 2,5
  • 3,5
  • 5,5
2,0
1,0
0,7
Сопротивление изоляции в нормальных климатических условиях, не менее 5000 МОм
Минимальная наработка, ч 10000
При числе сочленений-расчленений 1500
Минимальный срок сохраняемости, лет 15
