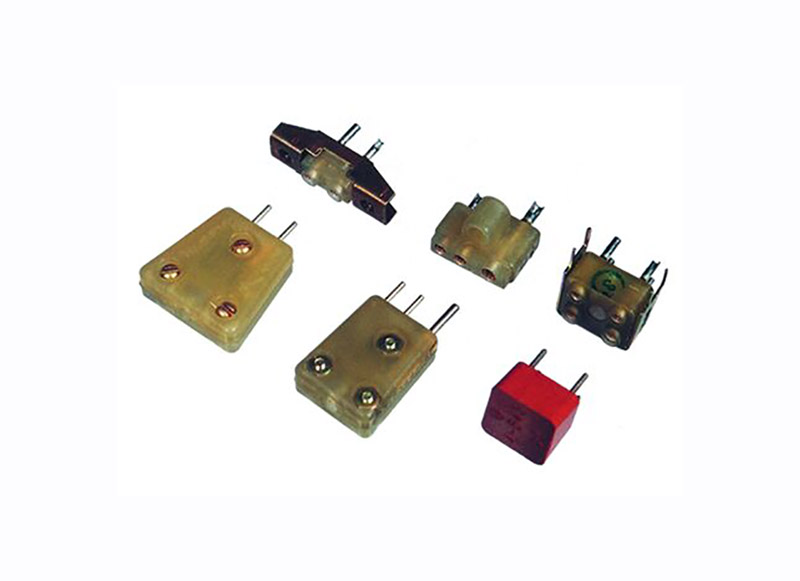

Соединители ОНПВГ2

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Соединители электрические низкочастотные прямоугольные типа ОНП-ВГ-2.

Вилка (Розетка, Вилка-перемычка) ОНП-ВГ-2-2(3,4)/21х8 В(Р)-34(21, 29, 30, 43)
ТУ У 14308479.002-99, где:
ОНП - соединитель низкочастотный, прямоугольный для объемного монтажа;
В - врубное сочленение;
Г - малогабаритный;
2 - порядковый номер разработки;
2 (3,4) - количество контактов в соединителе;
21х8 (16х8; 12х11; 25х7; 16х12; 25х15; 15х12; 7х12; 3x11) - условный размер соединителя;
В (Р) - часть соединителя: В - вилка; Р - розетка;
Конструктивное исполнение:
34 - кабельная часть без кожуха;
21 - приборная часть без кожуха;
29 - приборная часть для монтажа в печатную плату;
30 - приборная часть для монтажа на лицевую панель;
43 - перемычка;
ТУ У 14303479.002-99 - обозначение технических условий;
Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69.

Технические характеристики соединителей ОНПВГ2

  • Сила электрического тока на контакт, А, не более 2;
  • Максимальное напряжение, В, не более 150;
  • Испытательное напряжение, В, не более 800;
  • Сопротивление контактов, Ом, не более 0,01;
  • Сопротивление изоляции, МОм, не менее 5000;
  • Емкость между любыми соседними контактами, пФ, не более 5;
  • Усилие расчленения контактов (гнезд) с контрольным
    штырём-калибром,Н (кгс), не менее 0,3 (0,03);
  • Усилие расчленения соединителей, Н (кгс) 6 (0,6) - 11 (1,1);
  • Количество сочленений-расчленений 1000;
  • Минимальная наработка, ч 15000;
  • Гамма-процентный срок сохраняемости при y = 99,5 %, лет 12.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1 - 55;
    • амплитуда ускорение, м/с2 (g) 5 (0,5).
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 150 (15);
  • Атмосферное пониженное рабочее давление, кПа (мм рт ст ) 53,3 (400);
  • Температура среды, °С:
    • повышенная рабочая 70;
    • пониженная рабочая минус 25.
  • Смена температуры, °С от 100 до минус 25;
  • Повышенная относительная влажность при температуре 25 °С, % 98;
  • Иней и роса;
  • Хвостовики контактов соединителей должны допускать присоединение:
  • двух проводов сечением не более, мм2 0,14;
  • или одного провода сечением не более, мм2 0,35.
