Соединитель штепсельный СП 063 У2

Документация:
Паспорт(1009.83 КБ)
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Штепсельные соединители СП-063 (У-2) (разъём СП-063) с плоскими контактами типа используются для быстрого соединения (разъединения) частей кабельной сети. Кроме того разъемы СП-063 (У-2) применяются для подключения токоприемников к стационарным и мобильным электрическим установкам.

Штепсельные соединители СП-063 (У-2) подразделяются на:

  • разъемы СП-063 для передвижных зерноочистительных и погрузочных машин в сельском хозяйстве;
  • разъемы СП-063 для строительных крановых установок и бетономешалок;
  • розетки СП-063 и вилки СП-063 для сварочных аппаратов, разъем СП-063 для деревообрабатывающего оборудования;
  • штепсельные соединители СП-063 для буровых установок в горнодобывающей промышленности;
  • вилки СП-063 и розетки СП-063 для транспортеров и дизель-генераторов;
  • штепсельные соединители СП-063 для многозвенного городского транспорта.

Конструкция и принцип работы

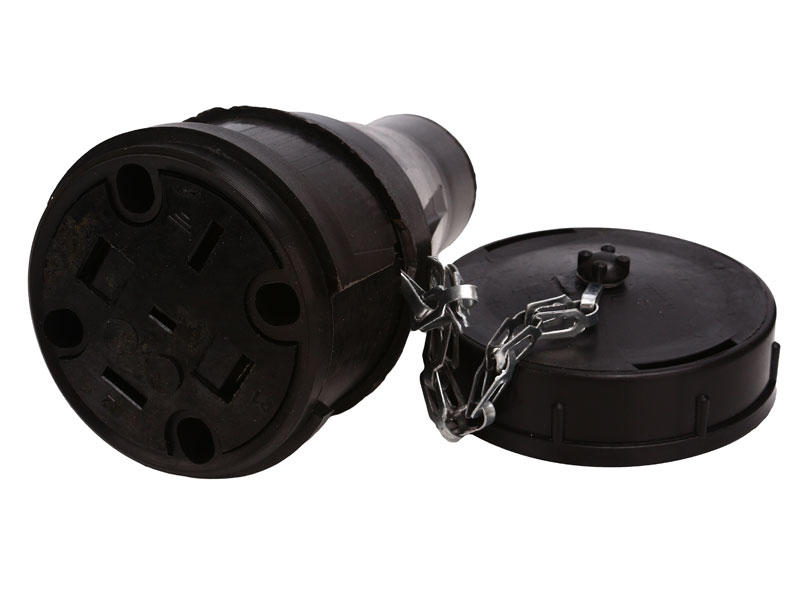

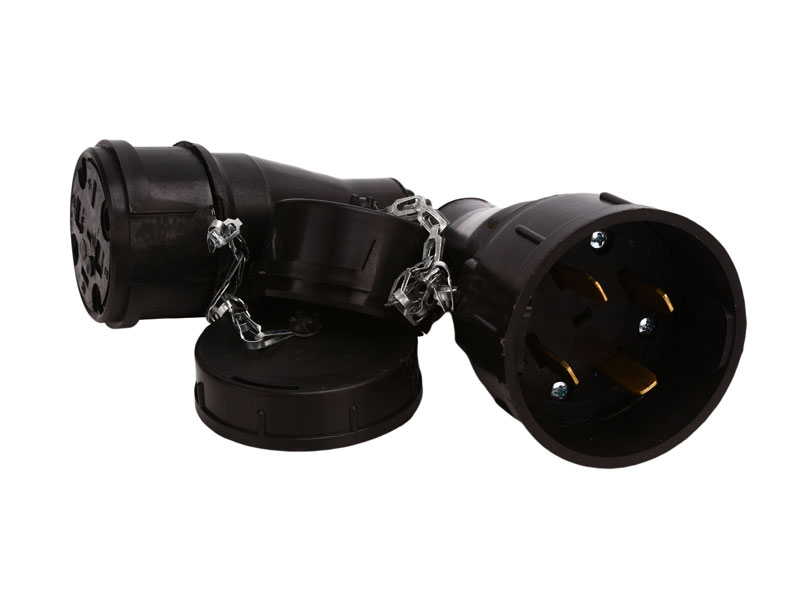

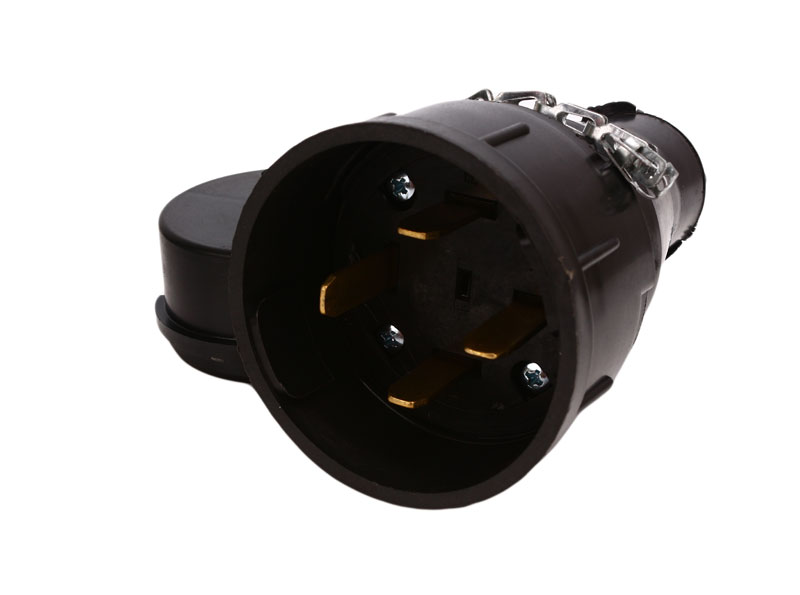

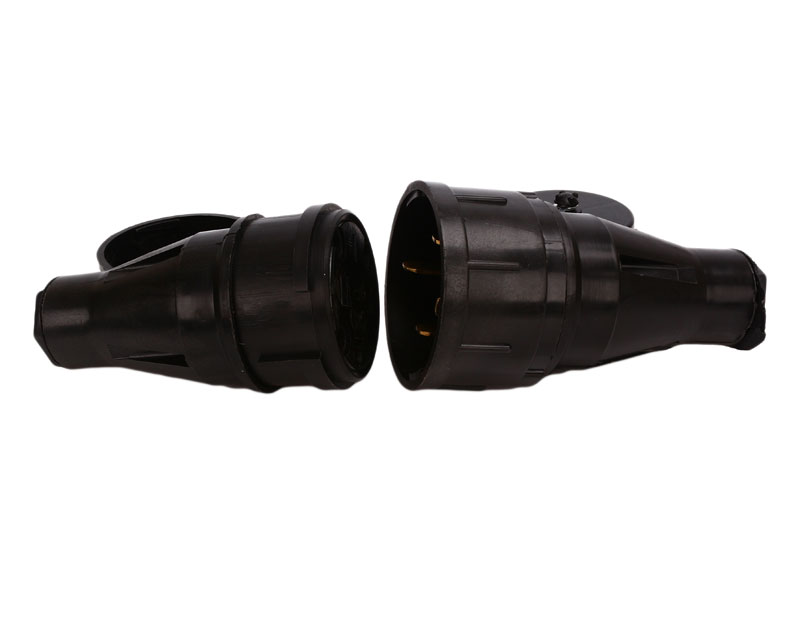

Основой штепсельных соединителей СП-063 является использование плоских контактов, соединение с кабелем путём обжимки, наличие затвора, исключающего случайное несанкционированное рассоединённые контактов, использование войлочных наполнителей для гашения искры при рассоединении - эти особенности конструкции обеспечивают компактность, простоту монтажа, надёжность, высокую степень защиты разъёмов СП-063 (У-2), а использование современных материалов при производстве розеток СП-063 и вилок СП-063 - их ударопрочность. Штепсельный соединитель СП-063 состоит из вилки и розетки, снабжённых крышками, которыми закрываются розетка и вилка в разъединённом состоянии. Корпус вилки СП-063 содержит затвор для фиксации соединителя во включённом состоянии, который одновременно служит защитой ножей вилки. Все наружные корпусные детали разъема СП-063 изготовлены из ударопрочных изоляционных материалов (полиамид стеклонаполненный), а детали, непосредственно соприкасающиеся с контактом – из пресс-порошка (фенопласта). Соединитель штепсельный СП-063 содержит три разных контакта, один нулевой.

Технические характеристики
Параметры Значения
Напряжение, В 660
Сила тока, А 63
Частота тока, Гц 50
Постоянного тока 250
Число контактов 3P+1N. P-фазный контакт,
N-заземляющий
Характеристика подсоединяемого кабеля с медной жилой
Сечение жил, мм2 min 3x 6+1x 4;
max 3x10+1x 6
Наружный диаметр, мм, не более 26
Сечение проводника, подсоединяемого к блоку-контакту, мм2 1,5
Способ подсоединения проводника Опрессовка или пайка
Механическая износостойкость, циклов соединений-разъединений 10 000
Усилие соединения и разъединения вилки с розеткой 25
Степень защиты от внешних воздействий IP 55К
Масса, кг 0,67
