Система точного высева сеялки СТВ-1

Average: 8 (1 vote)

Система точного высева сеялки СТВ-1 на вентильных электроприводах предназначена для осуществления управляемого посева с заданным количеством посевного материала на единицу площади.

Область применения

Система точного высева используется для установки на пропашные зерновые сеялки точного высева.

Устройство и принцип действия

Система точного высева представляет собой 8 мотор-редукторов, скорость вращения которых регулируется для обеспечения заданной нормы высева в диапазоне скоростей посева 5-15 км/ч.

Норма высева и остальные параметры, необходимые для работы системы точного высева, задаются через интерфейс системы управления. Разработанный датчик скорости механически соединен с колесом сеялки. Информация о скорости движения сеялки передается в систему управления и используется для расчета частоты вращения выходных валов мотор-редукторов. Сигналы управления передаются на каждый мотор-редуктор через блок вводов и блоки управления электроприводами.

Условия эксплуатации

Система точного высева сеялки СТВ-1 предназначена для эксплуатации в следующих условиях:

  • в части воздействия климатических факторов внешней среды исполнения УХЛ категории «3.1» по ГОСТ 15150, при этом:
  • диапазон температур при эксплуатации от 0 до  +40°С,
  • диапазон температур при транспортировании от –40 до +60°С;
  • высота над уровнем моря не более 1000 м;
  • относительная влажность до 80% при 20°С;
  • окружающая среда невзрывоопасная, не содержащая газов и паров, вредных для изоляции, не насыщенная токопроводящей пылью.
Технические характеристики
Параметры Значение
Номинальное напряжение питания, В 12В   +10%/-20%
Номинальная мощность, Вт. 280
Количество мотор-редукторов 8
Диапазон регулирования нормы высева 2-50 зерен/метр
Дискретность регулирования нормы высева 0,01 зерен/метр
Дискретность отображения скорости сеялки 1 км/ч
Точность измерения скорости сеялки 0,1 км/ч
Степень защиты блоков наружной установки IР65

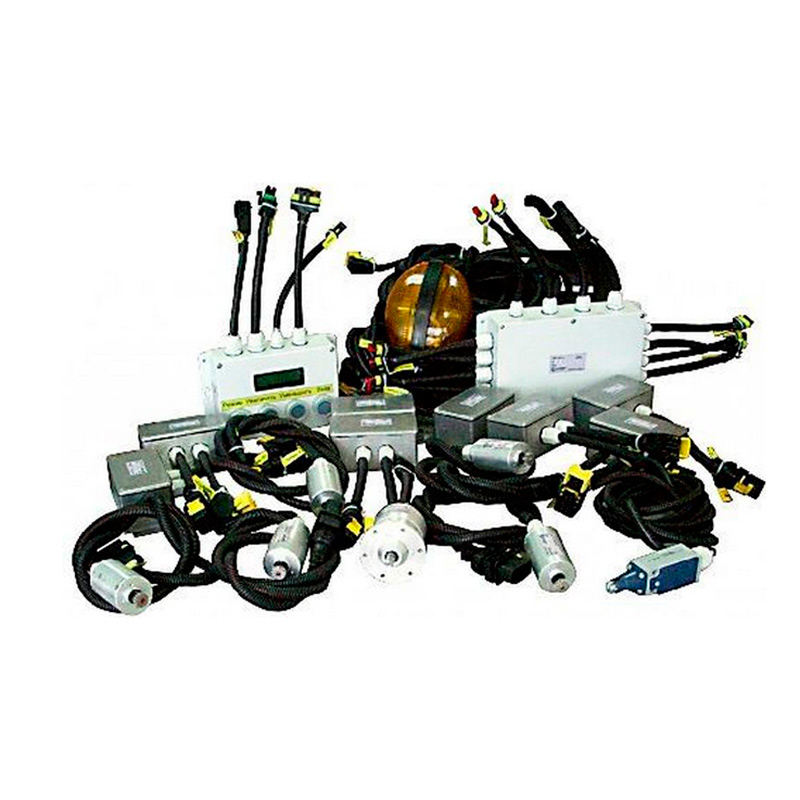

В стандартный набор поставки системы точного высева сеялки СТВ-1 входит:

  • электродвигатель с редуктором - 8 шт;
  • блок управления двигателем - 8 шт;
  • блок системы управления - 1 шт;
  • блок вводов - 1 шт;
  • конечный выключатель - 1 шт;
  • сигнальная лампа - 1 шт;
  • датчик скорости сеялки (энкодер) -1 шт;
  • кабель №1 для подключения питания - 1 шт; (кабель №2 отсутствует)
  • кабель №3 для подключения конечного выключателя - 1 шт;
  • кабель №4 для подключения датчика скорости сеялки - 1 шт;
  • кабель №5 для подключения блока системы управления - 1 шт;
  • кабель №6 для подключения блока системы управления - 1 шт;
  • кабель №7 для подключения сигнальной лампы - 1 шт;
  • кабель №8 для подключения блока управления двигателем - 1 шт;
  • кабель №9 для подключения блока управления двигателем - 1 шт;
  • кабель №10 для подключения блока управления двигателем - 1 шт;
  • кабель №11 для подключения блока управления двигателем - 1 шт;
  • кабель №12 для подключения блока управления двигателем - 1 шт;
  • кабель №13 для подключения блока управления двигателем - 1 шт;
  • кабель №14 для подключения блока управления двигателем - 1 шт;
  • кабель №15 для подключения блока управления двигателем - 1 шт;
  • руководство по эксплуатации - 1 шт;
  • упаковка - 1 шт.
