Система связи БИТ-16

Система искробезопасной телефонной связи БИТ-16 является важным звеном в связи между цехами или шахтами.

Назначение

Система БИТ-16 предназначена для организации взрывобезопасной связи на предприятиях опасных по содержанию в воздухе пыли, газа и их смесей.

Без номеронабирателя:

  • Телефон ТАШ-12ЕхВ-С (со световым дублированием звукового вызова, линия связи до 2000 м),
  • Телефон ТАШ-12ЕхС-С (светозвуковой вызов, линия до 500 м),
  • Телефон ТАШ-12ЕхВ (линия до 2000 м, только звуковой вызов),
  • Телефон ТАШ-12ЕхС (только звуковой вызов, протяжённость линии до 500 м).

С номеронабирателем:

  • Телефон ТАШ-11ЕхВ-С (со световым дублированием звукового вызова, линия связи до 2000 м),
  • Телефон ТАШ-11ЕхС-С (световой и звуковой вызов, протяжённость линии связи до 500 м),
  • Телефон ТАШ-11ЕхВ (связь до 2000 м, только звуковой вызов),
  • Телефон ТАШ-11ЕхС (наличие только звукового вызова и линия связи до 500 м).

Устройство и работа

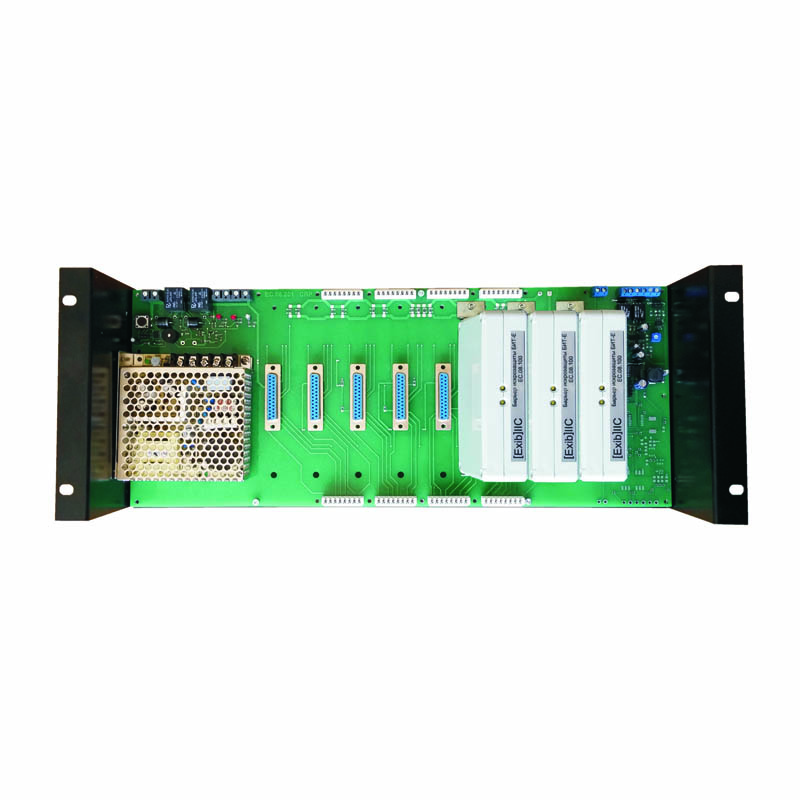

Система телефонной связи БИТ-16 состоит

  • из центрального шкафа связи
    • с аппаратурой,
    • барьерами искрозащиты,
    • источником питания, который размещается в помещениях безопасных по наличию в их воздухе взрывоопасных смесей и газов;
  • телефонных аппаратов, которые размещаются в опасных зонах, содержащих взрывоопасную пыль, пары и газы.

Шкаф связи может иметь настенное или напольное исполнение, что зависит от количества установленных в нём кроссплат и, соответственно, числа абонентов сети. При наличии на предприятии АТС (автоматической телефонной станции) оборудование может быть установлено в её шкафах с использованием её системы бесперебойного питания.

Эти варианты рассматриваются в каждом конкретном случае отдельно, так как есть нюансы (напряжение питания, наличие АКБ на АТС, необходимость и варианты резервирования питания). Телефонные аппараты, устанавливаемые в опасных зонах, имеют исполнение 1ExibIIСТ5 или 1ExibIIВТ5. Они полностью соответствуют предъявляемым требованиям безопасности.

Телефон ТАШ-11, Телефон ТАШ-12 – рабочие параметры:

Рабочее напряжение

20÷72 В

Сила звука вызывного сигнала

94 дБ (с расстояния в 1 м)

Частота сигнала вызова

3 кГц

Память

12 номеров

Материал корпуса

ударопрочный стеклопластик с антистатическим покрытием

Стойкость корпуса аппарата к горению

ПВ-0

Тип линии

2-х проводная

Взрывозащита

1ExibIIСТ5 или 1ExibIIВТ5

Монтаж

настенное крепление

Режим набора

импульсный, тональный

Световая индикация

сверхяркие цветные светодиоды

Класс защиты корпуса

IP65

Рабочая температура

-50÷+60 °С

Номеронабиратель

герметичный, ударостойкий

Габаритный размер телефонного аппарата

305х200х90 мм

Масса телефона

2000 г

Протяжённость линии связи в зависимости от применяемого барьера искрозащиты

[Exib]IIC

500 м

[Exib]IIB

2000 м

Система БИТ-16

Рабочее напряжение

48 В

Применяемые телефонные аппараты

ТАШ-11, ТАШ-12

Абонентская ёмкость

не ограничена

Барьеры искрозащиты

[Exib]IIB, [Exib]IIC

Класс защиты корпуса

IP65

Размещение кроссплаты

настенный/напольный электрошкаф, существующие шкафы АТС

Ёмкость одной кроссплаты на установку барьеров искрозащиты

8

Число линий, отходящих от одного барьера искрозащиты

2

Интерфейс

RS485 под заказ

Наличие встроенного источника питания на кроссплате

есть

Резервное электропитание

есть (6 ÷ 24 ч, продолжительность под заказ)
