Моноблочный сигнализатор ВС-540Е – сигнализатор вибрационного типа для фиксации предельных уровней жидких веществ, выполненный в моноблочном стальном корпусе, предусматривающем защиту от взрыва согласно ГОСТ 12.1.011. Конструкция сигнализатора предусматривает легкий монтаж прибора в любом положении. Устройство лишено движущихся компонентов, что гарантирует длительный срок эксплуатации и исключает необходимость дополнительного обслуживания. Прибор готов к использованию и не требует дополнительной настройки или калибровки.

Назначение сигнализатора ВС-540Е

Сигнализатор данной серии предназначен для обнаружения уровня поверхности жидкостей в трубопроводах, резервуарах хранения и емкостях, оснащенных механизмами перемешивания. Конструкция прибора позволяет осуществлять фиксацию как верхнего, так и нижнего предела уровня жидкости в зависимости от выбранного положения соответствующей перемычки на плате устройства. Вибрационная вилка устройства не реагирует на пену и изготовлена из нержавеющей стали, что позволяет использовать прибор в том числе и в пищевой промышленности.

Устройство и работа

Прибор состоит из вибрационной вилки, управляемой пьезоэлектрическим элементом, и блока электронного управления, осуществляющего обработку данных. Вилка в свободном состоянии имеет постоянную частоту колебаний (80 Гц), но при погружении в жидкость частота ее колебаний меняется. Разность частот учитывается блоком электронного управления, который передает команды на подключенное к сигнализатору реле, либо бесконтактный выключатель в случае эксплуатации во взрывоопасной среде. О срабатывании прибора сигнализирует соответствующий светодиодный индикатор.

Тип устройства

Моноблочный, вибрационный

Тип соединения с резервуаром

Резьбовая муфта

Диапазон давления рабочей среды, бар

-1…16

Температура рабочей среды (контролируемой жидкости), 0С

От -40 до +60

Верхний предел вязкости контролируемой жидкости, мм2/сек

10000

Нижний порог плотности контролируемой жидкости, гр/см3

0,5

Параметры питания

220-240 В; 50/60 Гц

Максимальное сечение провода кабеля электрического подключения, мм2

1,5

Максимальные параметры подключаемой нагрузки

1 А/300 В

Тип сигнального выхода

Оптотиристор, бесконтактный

Тип сигнализации о срабатывании

Светодиодный индикатор

Время срабатывания сигнализатора, сек

при освобождении от жидкости:

1,5

при покрытии жидкостью:

1,0 - 3,0

Класс взрывозащиты

1ExsdIIВТ4

Класс защиты корпуса прибора

IP66

Марка стали контактирующих со средой элементов

12Х18Н10Т

Температура хранения, 0С

От -40 до +85

Габариты, мм

корпуса электронного блока:

235х130х127

вибрационной вилки:

250х42х20

Вес, кг

Около 5,0

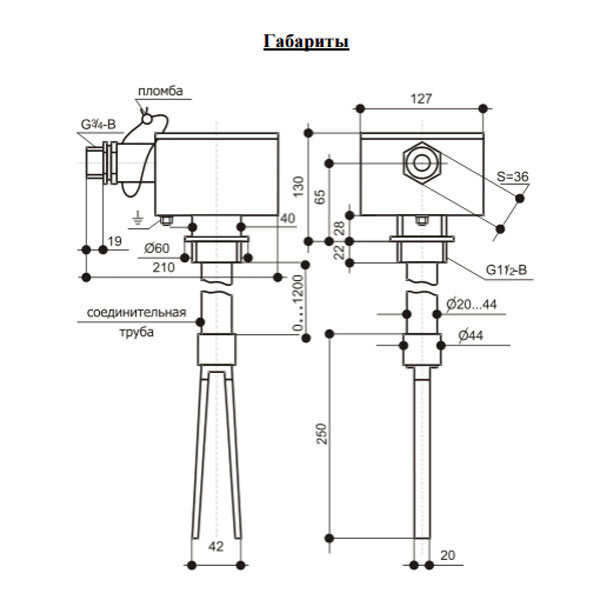

Схема сигнализатора ВС-540Е

Схема сигнализатора
