Сигнализатор СТМ-30

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Сигнализатор СТМ-30 предназначен для обеспечения безопасности взрыво- и пожароопасных объектов химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, в воздухе рабочей зоны помещений и наружных установок которых возможно образование взрывоопасных концентраций горючих газов и паров.

Область применения

Сигнализатор широко используется:

  • в процессе нефте- и газодобычи, на нефте- и газопроводах;
  • на объектах газовых хозяйств, в автомобильных хозяйствах, на заправках;
  • на промышленных предприятиях (окрасочные участки, канализация, котельные);
  • на производствах лаков и красок;
  • на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.);
  • на танкерах и других судах речных и морских пароходств.

Конструктивное исполнение

Сигнализатор СТМ-30 с цифровой индикацией состоит из:

  • БД - производят измерения и выдают цифровую индикацию текущей концентрации контролируемых газов по месту установки и передают нормированный сигнал по 2-х проводной линии связи на БСП;
  • БСП - обрабатывает информацию, поступающую с БД, имеет цифровую индикацию текущей концентрации контролируемых газов, выдаёт световой сигнал и замыкает (размыкает) «сухие» контакты реле при достижении пороговых значений концентрации (пороги регулируемые) и неисправности датчика;

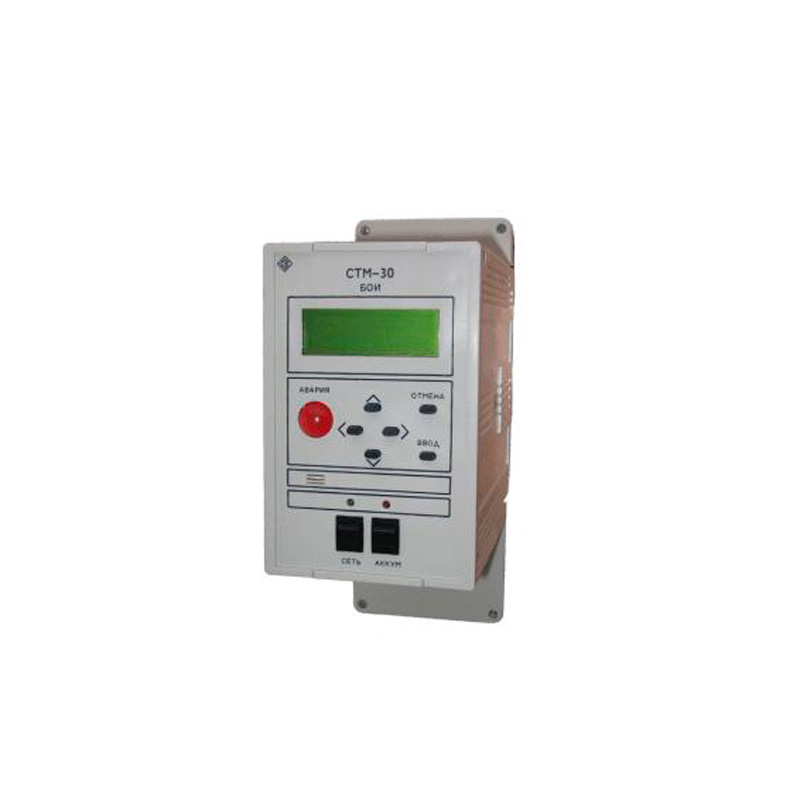

  • БОИ - производит сбор информации с БСП (от 1 до 16), накопление, хранение и передачу обработанных данных в информационную систему посредствам цифрового интерфейса (RS 232, RS 485).

Конструкция сигнализаторов СТМ30 позволяет объединять каналы в единые информационные системы до 99 БОИ (1584 точек контроля) для защиты объектов и упрощает монтаж, обслуживание, поверку и ремонт непосредственно на объектах.

В случае использования модификаций сигнализаторов с принудительной подачей контролируемой среды необходима линия сжатого воздуха с давлением от 0,25 до 0,6 МПа. Загрязненность линии сжатого воздуха должна быть не более класса 5 по ГОСТ 17433. Расход контролируемой среды для сигнализаторов с принудительной подачей пробы не менее 48 л/ч.

Характеристики

Характеристики Значения Примечание
Диапазон измерения:
  • % НКПР
  • % об. (по метану)
 0 - 50
0 - 2,5		 для СТМ-30-30, СТМ-30-31
Диапазон показаний:
  • % НКПР
  • % об. (по метану)
 0 - 100
0 - 5,0		 для СТМ-30-30, СТМ-30-31
Стандартная установка порогов:
  • % НКПР
  • % об. (для СТМ-30-30, СТМ-30-31)
 1-й     2-й
7        11
1        2		 пороги регулируемые
Основная абсолютная погрешность, % НКПР, не более:
  • для измерения
  • для сигнализации
 по метану ± 5
± 0,25 % об
± 2,5
± 0,1 % об.		     для СТМ-30-30, СТМ-30-31
для СТМ-30-30, СТМ-30-31
Время срабатывания сигнализации, с, не более 7 по уровню 0,6
Выходной унифицированный сигнал, мА:
  • цифровой
 4 - 20
RS232, RS485		 нагрузка не более 500 Ом
с БОИ
Температура окружающей среды, °С:
  • для БСиП и БОИ
  • для блока датчика:
    • с цифровой индикацией
    • без цифровой индикации
  • для выносного высокотемпературного датчика
   от +1 до + 50
от -40 до +50
от -20 до +50
от -60 до +50
от +1 до +150		         для СТМ-30-30, СТМ-30-31
Срабатывание «сухих» контактов реле при срабатывании сигнализации:
  • предварительной
  • аварийной
  • неисправности
 одна группа
две группы
одна группа
Длина линии связи БСиП с блоком датчика, м, не более 1000 с R жилы не более 10 Ом
Число проводников линии связи 3 2 с цифровой индикацией
Питание сигнализатора СТМ-30, В:
  • переменное
  • резервное постоянное
   220
24		 модификация с цифровой индикацией
Потребляемая сигнализатором мощность, В·А, не более 10
Габаритные размеры СТМ30, мм:
  • блок сигнализации и питания (БСП)
  • блок обмена информации (БОИ)
  • блок датчика со встроенным датчиком
  • блок датчика с выносным датчиком
  • блок датчика с выносным высокотемпературным датчиком
  • датчик
  • блок датчика принудительный
   303×56×230
303×117,5×230
183×106×100
183×106×100
183×106×100
64×72×35,5
260×106×100
Масса, уг:
  • блок сигнализации и питания (БСП)
  • блок обмена информации (БОИ)
  • блок датчика со встроенным датчиком
  • блок датчика с выносным датчиком
  • блок датчика с выносным высокотемпературным датчиком
  • датчик
  • блок датчика принудительный
 1,9
2,2
1,5
1,5
1,5
0,4
2,5
Срок службы сигнализатора СТМ-30, лет, не менее 10

Комплектация

  • оборудование в соответствии с таблицей исполнений СТМ-30;
  • комплект ЗИП;
  • эксплуатационная документация.

Для проверки сигнализаторов за отдельную плату поставляются 4-х литровые баллоны с метановоздушной смесью, вентиль точной регулировки ВТР (ИБЯЛ.306577.002), индикатор расхода ИР (ИБЯЛ.418621.002).

Для работы в агрессивных средах, содержащих соединения серы, по отдельному заказу поставляются сменные фильтры (ИБЯЛ.061425.004).

Модификации

Исполнения сигнализаторов СТМ-30
Модификация Циф. индик. на БД БОИ Индикация на БД Способ забора пробы, исполнение датчика RS232, RS485
цифр. стрел. диффуз. встроен. диффуз. вынос. диффуз. высокотемп. принудит. встроен.
СТМ-30 + + +   +       +
СТМ-30-01 +   +   +
СТМ-30-02 + + +     +     +
СТМ-30-03 +   +     +
СТМ-30-04 + + +         + +
СТМ-30-05 +   +         +
СТМ-30-06 + + +       +   +
СТМ-30-07 +   +       +
СТМ-30-30 + + +   +       +
СТМ-30-31 +   +     +
СТМ-30-50         +
СТМ-30-51           +
СТМ-30-52             +
СТМ-30-53               +
СТМ-30-54       + +
СТМ-30-55       +   +
СТМ-30-56       +     +
СТМ-30-57       +       +
