Сигнализатор дыма СПД-5А

Сигнализатор дыма пожарный автономный СПД-5А является электронно-оптическим прибором, выполняющим регистрацию рассеянных дымом световых лучей.

Предназначение

Использование устройства позволяет оперативно выявлять возгорания, которые сопровождаются задымленностью. Сигнализатор целесообразно применять в жилых и других гражданских помещениях, используемых в жизнедеятельности человека, в том числе, для его проживания.

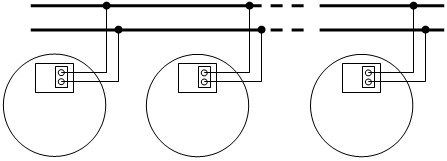

Схема подключения сигнализатора СПД-5А в локальную сеть

Рис.1 - схема подключения сигнализатора СПД-5А в локальную сеть

Устройство и работа

Сигнализатор дыма  СПД-5А имеет пластиковый корпус, состоящий из 2-х частей:

  • базы,
  • основного блока.

База используется для крепления в рабочую позицию. Основной блок прикрепляется к базе с помощью защелок.

При превышении порога оптической плотности задымленности происходит:

  • генерация тревожного акустического сигнала,
  • периодическое свечение красного точечного светодиода.

При работе сигнализатор не создает помех другому радиоэлектронному оборудованию, в том числе, охранным и противопожарным устройствам. В качестве источника питания используется батарея формата 6F22 или 6LR.

В сигнализаторе предусмотрены следующие рабочие режимы:

  • дежурный (сопровождается кратковременным свечением светодиода с периодичностью 40с),
  • тревожный (сопровождается кратковременным свечением светодиода с периодичностью 300мс и постоянным акустическим сигналом, а при подключении к локальной сети – только постоянным акустическим сигналом),
  • тестовый (длится (11÷13)с и сопровождается прерывистым свечением светодиода и постоянным акустическим сигналом),
  • отключения звука (на протяжении 13мин отсутствует выходной акустический сигнал),
  • разряженной батареи (с периодом в 40с кратковременно светится светодиод и генерируются 2 акустических импульса),
  • неисправности измерительной цепи (с периодом в 20с 4 раза мигает светодиод и генерируются 4 импульсных акустических сигнала),
  • загрязненной измерительной камеры (с периодом в 40с 1 раз кратковременно светится светодиод и генерируются 3 импульсных акустических сигнала).

Степень защиты всего устройства

IP30

Рабочий температурный интервал

(0 ÷ +55) °C

Питающее постоянное напряжение

От батареи 9 В

Длительность функционирования от 1-ой батареи

Около года

Громкость тревожного сигнала на расстоянии 3м

> 85 дБ

Допустимая внешняя влажность

<93% при +40°C

Допустимая амплитуда ускорения механических вибраций частотой (10÷150) Гц

< 0,5 g

Чувствительность по оптической плотности задымленности

(0,05/0,2) дБ/метр

Отказоустойчивость при работе

60 тысяч рабочих часов

Средний рабочий срок функционально

> 10лет

Размер одной штуки

100х100х49 мм

Масса

0,16 кг
