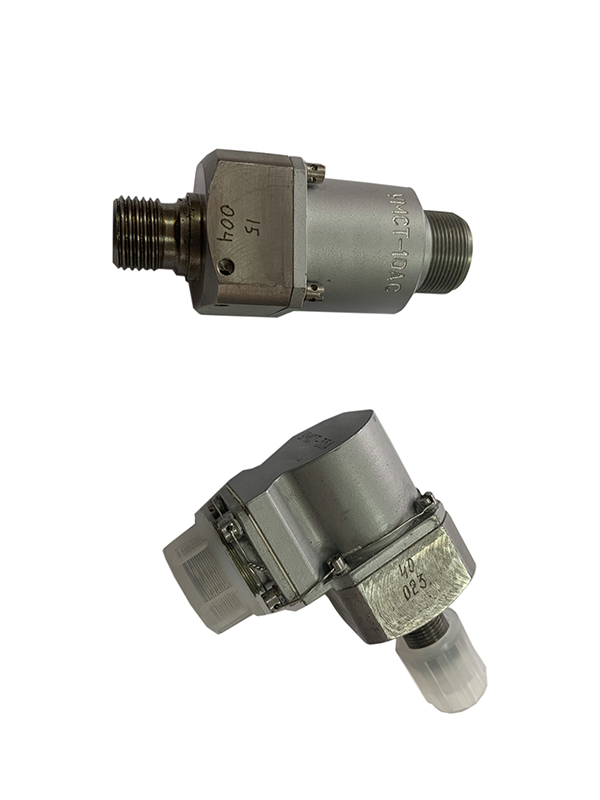

Сигнализатор давления теплостойкий УМСТ
Описание
Сигнализатор УМСТ предназначен для замыкания или размыкания электрической цепи при достижении в системе заданной величины избыточного давления нейтральных жидкостей и газов, а также рабочей жидкости НГЖ-5у Skydrol LD-4.
В зависимости от исходного положения контактов сигнализаторы давления делятся на две группы: с нормально замкнутыми контактами и с нормально разомкнутыми контактами. К шифру последних добавляется буква «А».
Сигнализатор типа УМСТ может быть выполнен со специальным штуцером, тогда к шифру добавляется буква «С».
Сигнализаторы УМСТ могут быть выполнены для повышенных температур, тогда к шифру сигнализаторов добавляется буква «М».
Характеристики
Технические параметры
Контактная система сигнализатора выдерживает ток от 0,1 до 1 А активной или от 0,05 до 0,5 А активно-индуктивной нагрузки при напряжении постоянного тока 27 В ± 10 %.
Контакты сигнализатора выдерживают 40000 циклов замыкания-размыкания в пределах назначенного ресурса 40000 часов при питании от сети постоянного тока напряжением 27 В ± 10 % при силе тока:
- от 0,1 до 1 А активной;
- от 0,05 до 0,5 А активно-индуктивной нагрузки.
Электрическое сопротивление изоляции сигнализатора — не менее:
- 20 МОм – в нормальных климатических условиях;
- 5 МОм – при температуре 120 °С для сигнализатора типа УМСТ, и при 220 С для сигнализатора типа УМСТ-М;
- 1 МОм – при относительной влажности от 95 до 100 %.
|
Диапазон регулирования, кгс/см2 |
Давление срабатывания, кгс/см2 |
Рабочее давление, кгс/см2 |
Перегрузочное давление, кгс/см2 |
Погрешность срабатывания при температурах, кгс/см2 |
|
|
от минус 60 С до +120 С |
+180 С, +220 С |
||||
|
от 2 до 4 |
2; 2,5; 2,8; 3; 3,2; 3,5 |
12 |
18 |
± 0,4 |
± 0,6 |
|
от 4 до 6 |
4; 4,5; 5; 5,5 |
65 |
70 |
±0,63 |
±1,2 |
|
от 6 до 10 |
6; 6,5; 7; 7,5; 8; 9 |
60 |
70 |
±0,4 |
±0,65 |
|
от 10 до 15 |
10; 11; 12; 13; 14 |
150 |
180 |
±0,63 |
±1,2 |
|
от 15 до 25 |
15; 16; 18; 19; 20; 22; 24 |
150 |
180 |
±1,0 |
±1,8 |
|
от 25 до 40 |
25; 28; 30; 32; 35; 37 |
150 |
180 |
±1,63 |
±3,0 |
|
от 40 до 60 |
40; 43; 50; 55 |
220 |
300 |
±2,5 |
±4,0 |
