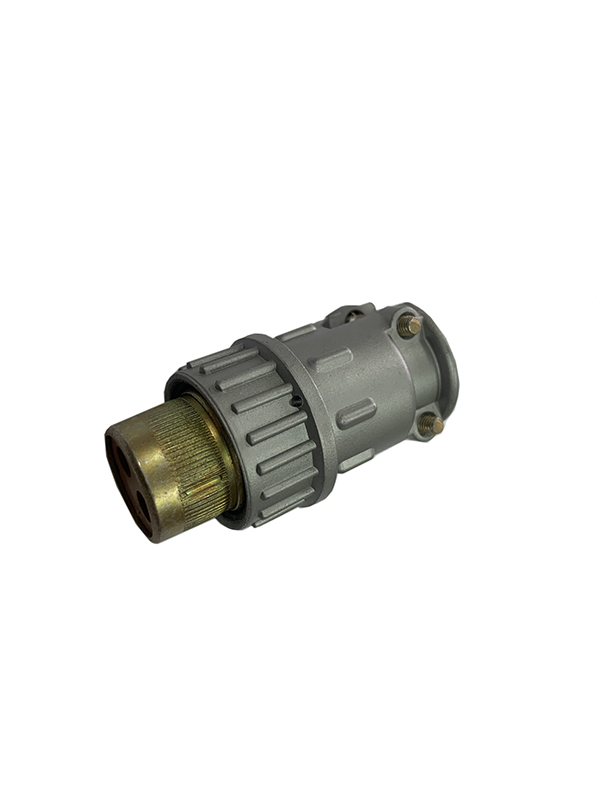

Штепсель УШПЛМ II

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Штепсель УШПЛМ II предназначен для работы в электрических цепях с номинальным напряжением до 36 В и током до 5 А.

Характеристики

  • Масса штепселя не более 40 грамм.
  • Переходное электрическое сопротивление каждой контактной пары штепсельного разъема :
    • не более 0,004 Ом;
    • не более 0,005 Ом — после 200 сочленений.
  • Электрическое сопротивление изоляции между токоведущими частями и корпусом, а так же электрическое сопротивление между токоведущими частями :
    • не менее 20 МОм – при нормальных климатических условиях;
    • не менее 2 МОм – при влажности от 95 до 98 %;
    • не менее 5 МОм – при повышенной температуре 220 °С;
  • Контакты штепселя выдерживают электрическую нагрузку при длительном прохождении переменного и постоянного электрического тока до 5 А и напряжения до 36 В.

Схемы

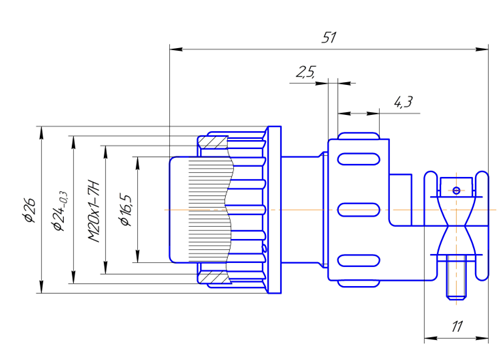

"Схема штепселя УШПЛМ II"

Рис.1 Схема штепселя УШПЛМ II
