Термошкаф ТВО

No votes yet
Категория:

Термошкаф ТВО это устройство для поддержания рабочего диапазона температуры, для аппаратуры, которая находится внутри это шкафа, и имеет ограничения по показателям термостойкости.

Об оборудовании

Шкаф термальный взрывозащищенный обогреваемый ТВО помогает сохранять рабочие показатели для аппаратуры, которая располагается во внутренней части шкафа. Обычно этой аппаратурой является контрольно-измерительные приборы и комплектующие. При этом технические характеристики этих приборов предусматривают сохранение определенных климатических и температурных показателей, чем собственно и занимается наш шкаф.

Уникальность данной модели заключается в том, что он является взрывозащитным. Это позволяет его использовать не только на простых промышленных комплексах, но и на сложных и опасных производствах, так как нефтедобывающая, газовая или химическая отрасль. Максимальный показатель высоты, на котором можно эксплуатировать наш продукт это высота в два километра. Может работать при вибрационных нагрузках, которые вмещаются в диапазон ГОСТ № 17516.1 в исполнении М1. Шкаф необходимо крепить вертикальным способом, максимально можно отклонить по вертикальной оси на 10 градусов.

Виды исполнения

Корпусная часть остается неизменной. Меняется исключительно посадочные диаметры и вид климатического изготовления. Обычно заказывают ТВО-50 или ТВО-89.

Термошкаф ТВО-ХХ ХХ

ТВО – термический шкаф, взрывозащищенное исполнение, обогреваемый.

ХХ – диаметр посадки. Диапазон размера от 40 до 160 миллиметров.

ХХ – исполнение по климатическому принципу.

Конструкция

По внешнему принципу это одиночный модуль, который имеет стандартные функциональные элементы. Но при этом он может изменяться в конструкционных вариантах, в прямой зависимости от того, какой прибор будет установлен в нем.

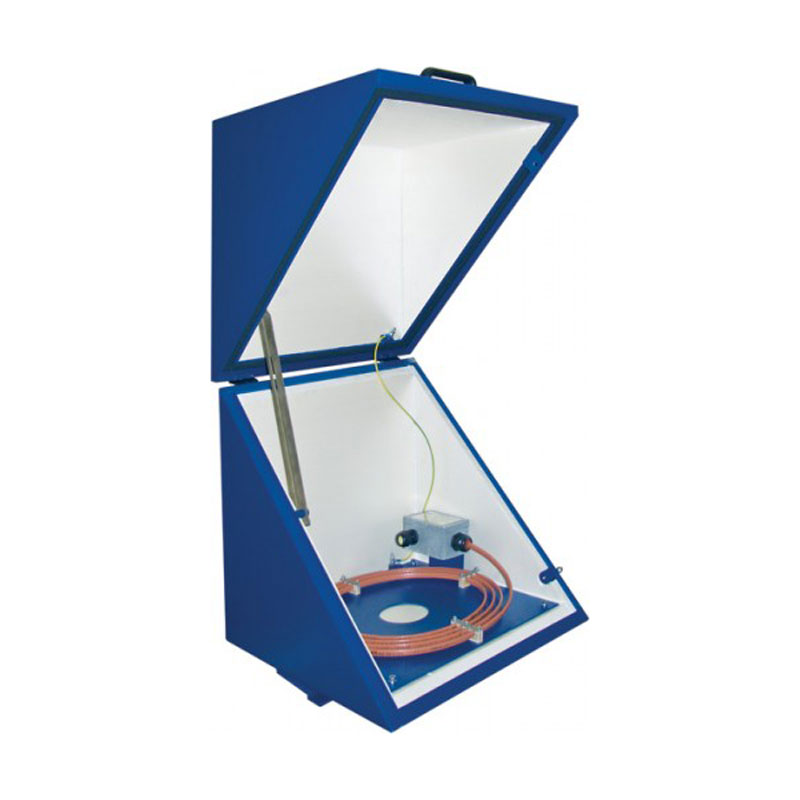

Конструкция состоит из металлического корпуса и крышки, которая изготовлена в форме треугольника. На крышке присутствует поверхность плоской формы, в которую необходимо устанавливать уплотнения. Боковой козырек защищает плоскость от возможного попадания различных внешних предметов, таких как снег, дождь, пыль. Корпусная часть имеет на себе отбортовку, благодаря которой можно прижимать резиновое уплотнение. Дно в своем составе имеет отверстие через которое происходит посадка на необходимый трубопровод с устройством, которое является фиксирующим. Внутренняя часть оббита теплоизоляционным материалом, который имеет коэффициент теплопроводности в размере 0,05 Джоуль на метр квадратный. Внешняя часть шкафа покрыта двухслойной порошковой эмалью, которая помогает сохранять работоспособность шкафа при минимальной температуре в минус 70 градусов.

  • Рабочий ток имеет номинальный показатель 10 Ампер.
  • Степень защиты, с которой изготавливается шкаф IP54.
  • Минимальный показатель температурного столба для работы – минус 60 градусов, максимальный – плюс 40 градусов.
  • Идеальный показатель атмосферного давления от 630 до 800 миллиметров ртутного столба.
  • Ветровая нагрузка в месте установки может достигать показателя в 40,0 кг / м2.
  • Снеговая нагрузка в месте установки может достигать показателя в 320 кг / м2 (в регионе с обильными выпадениями снега).
  • Подводимый кабель должен иметь сечения жил в размере 0,5…2,5 мм.
  • Вес изделия примерно 40 000 грамм.
  • Общая длина 62 см, длина чистого корпуса 54 см.
  • Общая высота 61 см, длина чисто корпуса 54 см.
  • Общая ширина 50,5 см.
