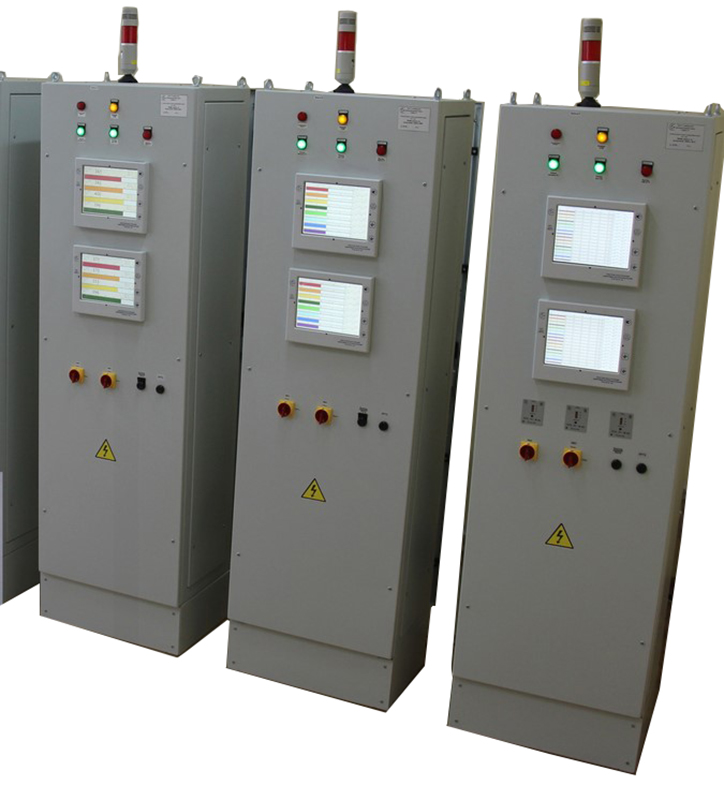

Шкаф системы температурного контроля ЦН БНС

Average: 8 (1 vote)
Категория:

Шкаф системы температурного контроля ЦН БНС (далее шкаф) предназначена для установки средств измерений в каналах измерения температуры системы контроля работы циркуляционных насосов блочной насосной станции, в том числе на АЭС. Согласно ГОСТ 25804.1-83 шкаф отвечает:

  • класса 2, группы 2.2.за требованиями эксплуатации;
  • категории Б по характеру применения;
  • вида I по числу уровней качества функционирования.

Согласно НП 306.1.02 / 1.034-2000 «Общие положения обеспечения безопасности атомных станций» по характеру выполняемых функций шкаф относят к элементам безопасности класса 4Н.
С тыльной стороны шкаф имеет двери, запираются на ключ.

На фронтальной стороне шкафы имеют сделанные 11 отверстий для монтажа приборов ПВЦ-01 АС, установленный световой индикатор питания, а также установлен автоматический выключатель питания на ток срабатывания I = 1,6 / 3,5 А. Свободные контакты выключателя должны быть задействованы для сигнализации аварийного отключения.
Внутри шкафа (смотря с тыла) вмонтированы две DIN — рейки с клеммными зажимами фирмы «WAGO», установлены индивидуальные рубильники питания для каждого встроенного прибора.

Технические характеристики

  • Электропитание шкафа напряжение переменного тока 220 В.
    • Номинальный ток не более 6 А.
    • Габаритные размеры шкафа, не более 2000 x 600 x 400 мм.
    • Масса шкафа не более 100 кг.
    • Гарантийный срок эксплуатации — 2 года со дня ввода шкафа в эксплуатацию.
    • Гарантийный срок хранения — 3 года с момента изготовления шкафа, при условиях хранения по ГОСТ 15150-69.
  • Наработка на отказ не менее 100000 ч.
  • Средний срок эксплуатации не менее 15 лет.
