Щитки кабельростов Щ1-Щ4

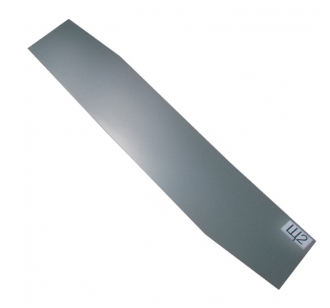

Щитки кабельростов Щ1-Щ4 ТУ 32 ЦШ 1898-86 – линейка специализированных изделий для прокладки кабельных линий. Устройства данного типа выпускаются в четырех вариантах исполнения, различающихся длиной изделия. Кроме того, модификация Щ2 имеет специальную изогнутую форму с приподнятым на 80 мм краем. Щитки данных моделей производятся из нержавеющих сортов стали методом штамповки и предусматривают эксплуатацию в помещениях с повышенной влажностью.

Назначение щитков кабельростов Щ1-Щ4

Щитки кабельроста типа Щ1-Щ4 предназначены для использования в качестве составной части конструкций линий прокладки кабелей и обеспечивают боковое соединение звеньев кабельростов.

Устройство и работа Щ1-Щ4

Щиток данного типа выпускается в формате плоского изделия прямоугольной формы. Края щитка снабжены крепежными элементами для фиксации на каркасе кабельроста.



Модификация устройства

Щ1

Щ2

Щ3

Щ4

Тип устройства

Щиток кабельроста

Производственный стандарт

ТУ 32 ЦШ 1898-86

Кол-во соединяемых кабельростов

2

Тип соединяемых кабельростов

Одноуровневые

Разноуровневые

Одноуровневые

Форма

Прямоугольная

Изогнутая

Прямоугольная

Габариты устройства, мм

650х120

675х120(х200)

1600х120

1200х120

  • Щ1,
  • Щ2,
  • Щ3,
  • Щ4.
