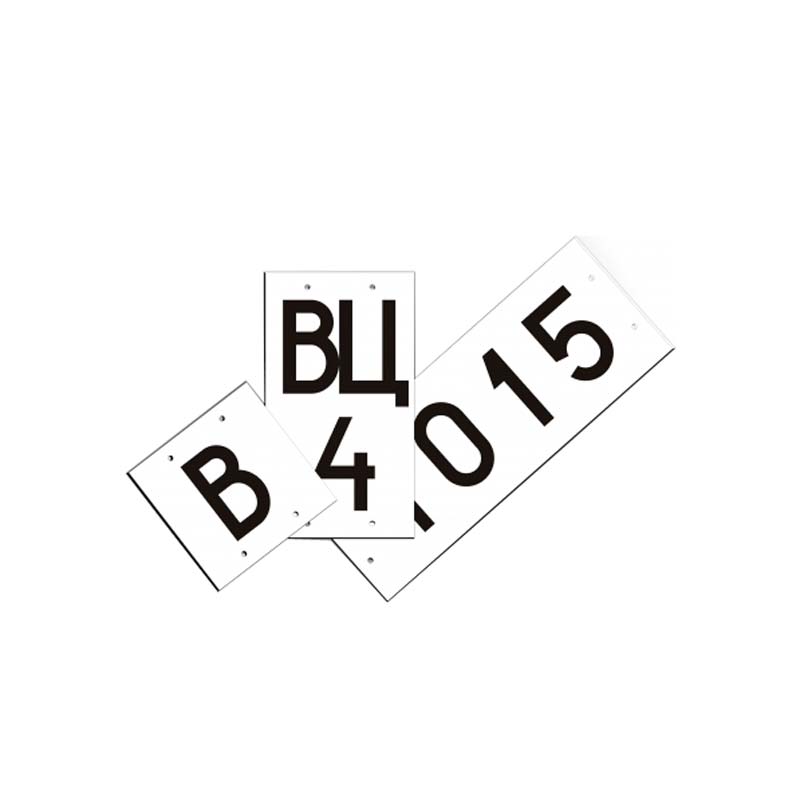

Щитки номерные ХДТ 014.000.00
Описание
Щитки номерные ХДТ 014.000.00 предназначен для обозначения номеров светофоров, границ рельсовых цепей, путевых ящиков, стрелочных электроприводов и прочей технической информации.
Конструктивное исполнение
Изображение с цифробуквенной информацией наносится фотографическим способом. Надписи и количество определяется предварительно по заказу. Крепление щитков производится непосредственно на устройство или на кронштейнах. Вид климатического исполнения У1 по ГОСТ 15150 (для работы при темпера-туре окружающей среды от минус 45 до плюс 60°С).
Характеристики
| Параметры | Значения |
| Материал | сталь 1,5 мм |
| Лакокрасочное покрытие | эмаль |
| Фон | белый |
| Цвет | черный |
Модификации
| Тип щитка | Чертеж № | Габаритные размеры, мм | Масса не более, кг | |
| высота | ширина | |||
| I | ХДТ. 014.000.00 | 525 | 150 | 1,0 |
| II | ХДТ. 014.000.00-01 | 400 | 150 | 0,75 |
| IIа | ХДТ. 014.000.00-02 | 150 | 400 | 0,75 |
| III | ХДТ. 014.000.00-03 | 275 | 150 | 0,55 |
| IV | ХДТ. 014.000.00-04 | 150 | 150 | 0,3 |
| V | ХДТ. 014.000.00-05 | 650 | 150 | 1,2 |
| РЦ | ХДТ. 014.000.00-06 | 200 | 560 | 1,8 |
| ТЛФ | ХДТ. 014.000.00-07 | 120 | 470 | 0,5 |
| СТФ | ХДТ. 014.000.00-08 | 202 | 140 | 0,4 |
