Сепараторы вторичного пара СВП

Average: 8 (1 vote)

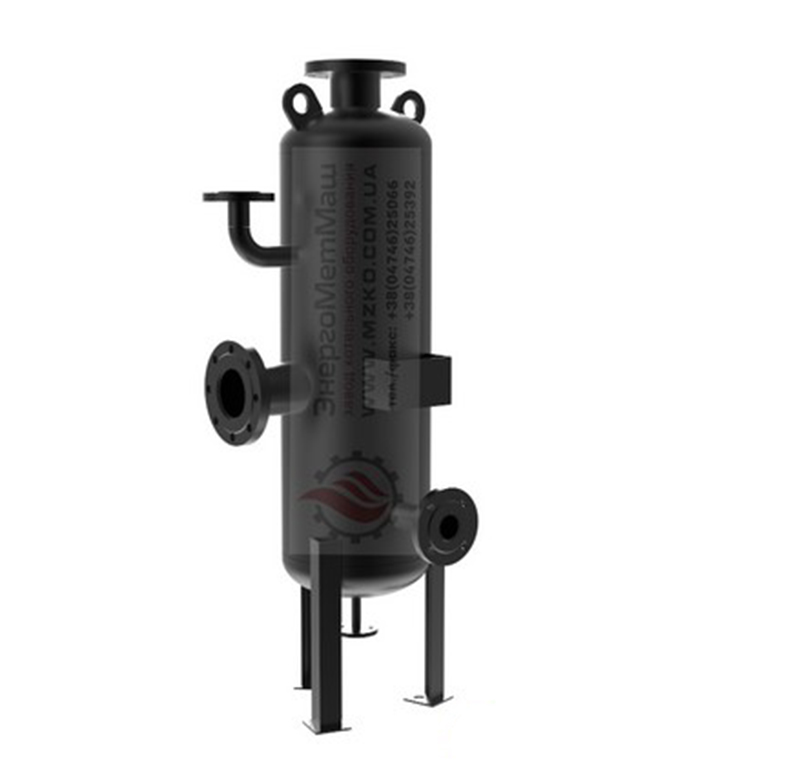

Сепараторы вторичного пара СВП (иногда называют сепаратор вторичного вскипания) предназначены для использования в системах продувки котлов и возврата тепла, где важно отделить пар вторичного вскипания из продувки для предотвращения загрязнения питательного бака котла и/или поверхностей передачи тепла. Также подходят для применения в системах сбора и возврата конденсата.

Принцип работы

Давление конденсата/продувочной воды, поступая в сепаратор СПВВ снижается, что приводит к вторичному вскипанию. Вторичный пар возвращается в систему или используется в других технологических целях, например в системе отопления.

Установка

Сепаратор пара вторичного вскипания СПВВ монтируется вертикально таким образом, чтоб отверстие выхода вторичного пара находилось вверху. В каждом сепараторе имеется резьбовой штуцер размером G1/2"(внут.резьба) для установки манометра с компенсационной трубкой. Для отвода от сепаратора конденсата рекомендуется использовать узел отвода конденсата, состоящий из фильтра сетчатого, поплавкового конденсатоотводчика, смотрового стекла, обратного клапана и запорной арматуры. На сепараторе есть патрубок для предохранительного клапана.

Схема Сепаратора вторичного пара СВП

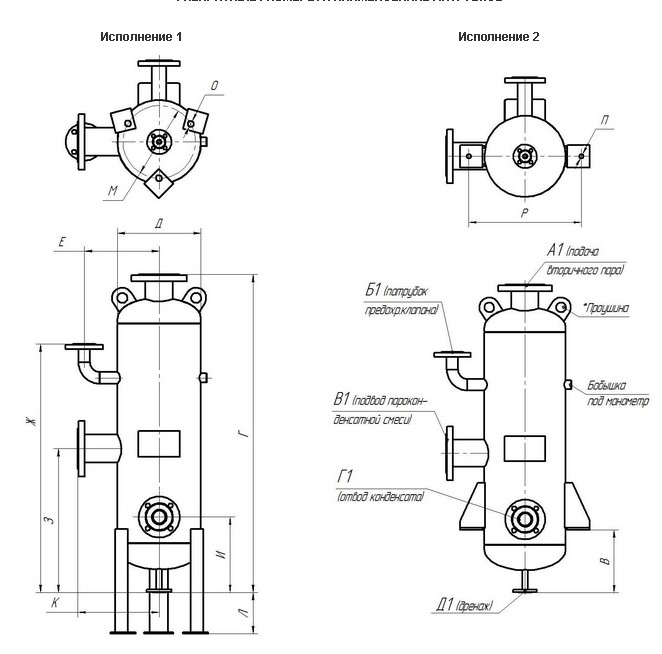

Рис.1 Схема Сепаратора СВП

   Размер, мм

    СВП-0,2

    СВП-0,3

    СВП-0,4

    СВП-0,5

А1

80

100

150

150

Б1

25

40

40

50

В1

80

100

150

150

Г1

50

50

80

80

Д1

15

15

15

15

В

225

250

270

300

Г

1120

1240

1330

1390

Д

219

325

426

530

Е

220

290

345

410

Ж

850

960

1025

1070

З

520

555

620

645

И

295

320

345

370

К

260

315

365

420

Л

160

160

160

160

М

160

270

370

470

О

16

24

24

24

П

20

20

26

30

Р

335

450

585

690



Наименование

СВП-0,2

СВП-0,3

СВП-0,4

СВП-0,5

Расход пароконденсатной смеси, т.п./час, не более

6,0

10,0

14,0

18,0

Условное давление корпуса

PN16

Рабочая температура, оС, не более

250
